产品介绍

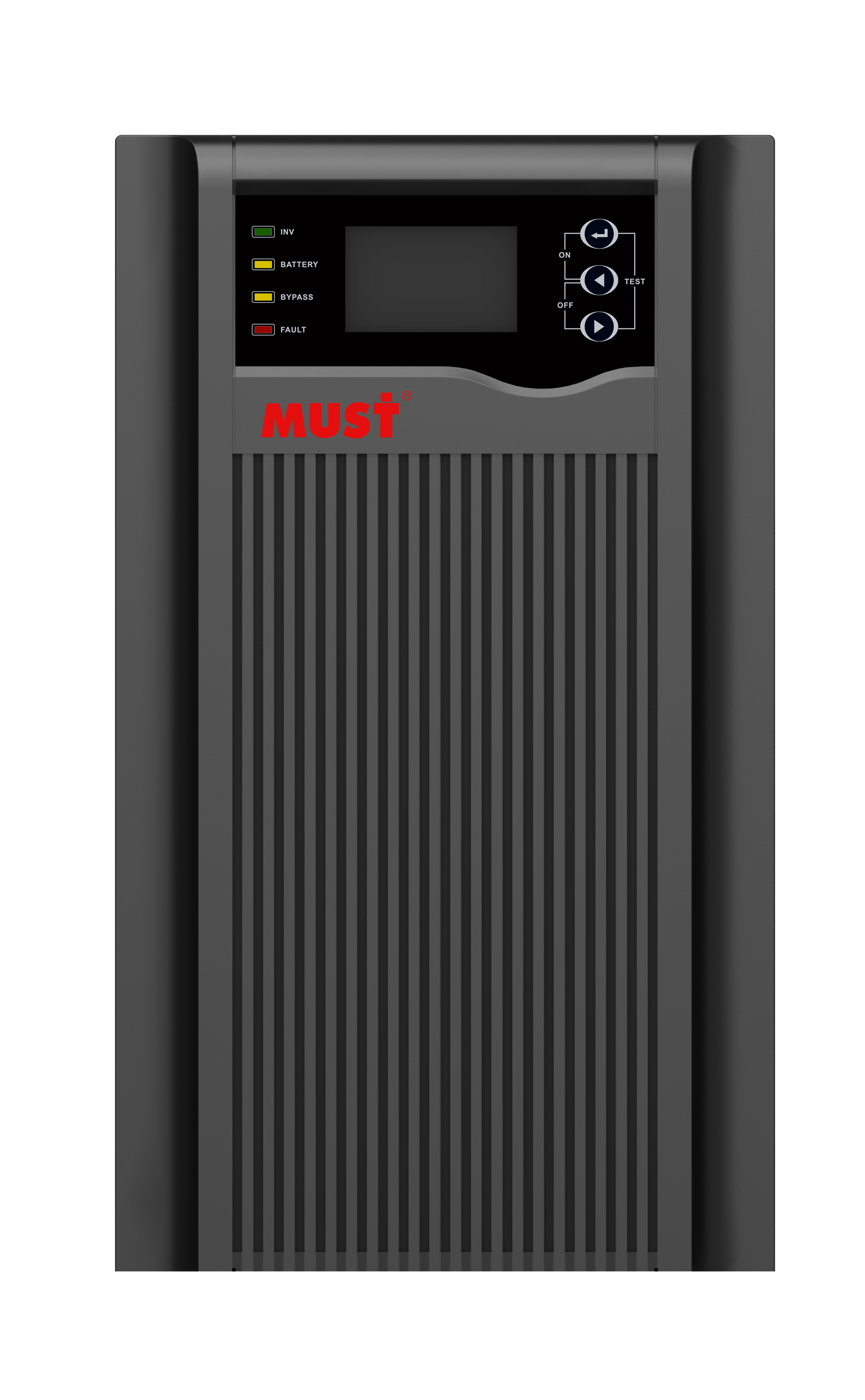

EX5500 系列是内置锂电池的高频在线式 UPS，提供 1kW 和 2kW 额定输出，覆盖常规电压及 LV 低压版本。采用 DSP 数字控制和内置 BMS，提供交流不间断供电及 Type-C、USB 等直流输出，适用于需要紧凑备用电源的设备。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 1kVA/1kW；2kVA/2kW |
|---|---|
| 输入/输出相制 | 单相 L+N+PE |
| 常规版输入/输出电压 | 208 / 220 / 230 / 240VAC |
| LV 版输入/输出电压 | 100 / 110 / 115 / 120 / 127VAC |
| 输出功率因数 | 1.0 |
| 输出精度 | ±1% |
| 内置电池能量选项 | 1152 / 1920 / 2304Wh |
| 电池标称电压 | 38.4V / 76.8V，按型号 |
| 交流满载效率 | 93.5%–95.5%，按型号及输入电压 |
| 通信 | RS232 / USB；可选 SNMP、AS400 继电器卡、RS485 |
| 工作温度 | 0–40°C |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
数字控制
采用 DSP 数字控制，兼顾运行可靠性与紧凑结构。
02
来电自动恢复
市电恢复后自动重启，支持静音设置。
03
自动充电
支持自动充电及关机充电。
04
内置锂电池与 BMS
内置电池管理系统，监测并保护锂电池运行。
05
宽输入电压
常规电压版输入范围为 110–300VAC，LV 版为 55–150VAC。
06
不间断切换
转电池模式为 0ms，转旁路为 4ms。
07
多种保护
具备电池欠压、过载、短路、过温报警与保护。
08
多路直流输出
提供 1 路 Type-C、4 路 5V/2A USB 以及表列 2 路 12V/1A 直流输出。
完整技术参数
| 型号 | EX55-1K | EX55-2K | EX55-1K-LV | EX55-2K-LV | |||
|---|---|---|---|---|---|---|---|
| 额定容量 | 1KVA/1KW | 2KVA/2KW | 1KVA/1KW | 2KVA/2KW | |||
| 输入参数 | |||||||
| 输入接线方式 | L+N+PE | L+N+PE | |||||
| 额定输入电压 | 208/220/230/240VAC | 100/110/115/120/127VAC | |||||
| 电压范围 | 110~300VAC | 55~150VAC | |||||
| 频率范围 | 50/60±6Hz (默认), ±10Hz (可设置) | 50/60±6Hz (默认), ±10Hz (可设置) | |||||
| 输入功率因数 | ≥0.99 | ≥0.99 | |||||
| 输入总谐波失真 | ≤4% 线性负载 | ≤4% 线性负载; ≤8% 非线性负载 | |||||
| 输出参数 | |||||||
| 输出接线方式 | L+N+PE | L+N+PE | |||||
| 输出电压 | 208/220/230/240VAC | 100/110/115/120/127VAC | |||||
| 输出精度 | ±1% | ±1% | |||||
| 输出频率 | 在线模式：跟随当前输入频率；电池模式：50 / 60Hz±0.1% | 在线模式：跟随当前输入频率；电池模式：50 / 60Hz±0.1% | |||||
| 输出谐波失真 | ≤2% 线性负载; ≤4% 非线性负载 (PF=0.7) | ≤2% 线性负载; ≤5% 非线性负载 (PF=0.8) | |||||
| 功率因数（PF） | 1 | 1 | |||||
| 过载能力 | 市电模式 | 30min@102%~110% 负载; 10min@110%~130% 负载; 30s@130%~150% 负载;200ms@>150% 负载 | 10min@102%~110% 负载; 1min@110%~130% 负载; 10s@130%~150% 负载; 200ms@>150% 负载 | ||||
| 电池模式 | 1min@102%~110% 负载; 10s@110%~130% 负载; 3s@130%~150% 负载; 200ms@>150% 负载 | 1min@102%~110% 负载; 10s@110%~130% 负载; 3s@130%~150% 负载; 200ms@>150% 负载 | |||||
| 切换时间 | |||||||
| 切换至电池模式 | 0ms | ||||||
| 切换至旁路 | 4ms | ||||||
| 市电优先模式 | 支持 | ||||||
| 效率 | |||||||
| 市电模式（满载） | 94.5%@220VAC | 95.5%@220VAC | 93.5%@110VAC | 95%@110VAC | |||
| 电池 | |||||||
| 电池类型 | 锂电池 | ||||||
| 电量 | 1152Wh | 1920Wh | 2304Wh | 1152Wh | 1920Wh | 2304Wh | |
| 标称电压 | 38.4V | 76.8V | 38.4V | 76.8V | |||
| 电池 容量 | 30Ah | 50Ah | 60Ah | 30Ah | 50Ah | 30Ah | |
| 保护板电流 | 50A | 50A | 50A | 50A | |||
| 标准充放电电流 | 1~12A | ||||||
| 工作温度 | 充电 | 0~40°C | |||||
| 放电 | -10~60°C | ||||||
| 直流输出 | |||||||
| Type-C | 直流输出 × 1 路 | ||||||
| USB (5V 2A) | 直流输出 × 4 路 | ||||||
| USB (12V 1A) | 直流输出 × 2 路 | ||||||
| 显示 | |||||||
| LCD | 2×8 PIN / 间距 2.54mm，支持 128 位段码，最多 4 个按键 + 4 个 LED，可显示运行模式、负载、输入、输出等信息 | ||||||
| 接口 | |||||||
| RS-232 | 支持： Windows 2000/2003/XP/Vista/2008/7/Linux/Unix 及 MAC | ||||||
| USB | Windows 系列与 MAC | ||||||
| 智能插槽（可选） | SNMP/ AS400 继电器卡/ RS485 | ||||||
| 紧急关机（EPO，可选） | 支持 | ||||||
| 环境参数 | |||||||
| 工作环境温度 | 0~40°C | ||||||
| 工作环境湿度 | 20%~95% (无凝露) | ||||||
| 海拔 | 海拔不应超过 1000m；在 1000m 及以上、最高 4000m 使用时，参照 IEC62040 | ||||||
| 噪声 | ≤45db | ||||||
| 机械规格 | |||||||
| 机身尺寸（宽×高×深，mm） | 190*330*455 | ||||||
| 包装尺寸（宽×高×深，mm） | 320*460*595 | ||||||
| 净重（kg） | / | / | / | / | |||
| 毛重（kg） | / | / | / | / | |||
| 标准质保 | 1年 | ||||||
| 认证与标准 | |||||||
| CE | |||||||
参数说明
- 源册电池区同列能量/容量选项存在不一致：2304Wh、76.8V 与部分型号表列 60Ah 的乘积不符；保留原表，具体电池配置需确认。
- 源册 DC 输出表将 12V/1A 项标为 USB，而背板说明标为 DC 12V；保留表内原标识，正文采用“12V/1A 直流输出”。
资料来源：MUST 2025 UPS产品画册，PDF 第 3 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
