产品介绍

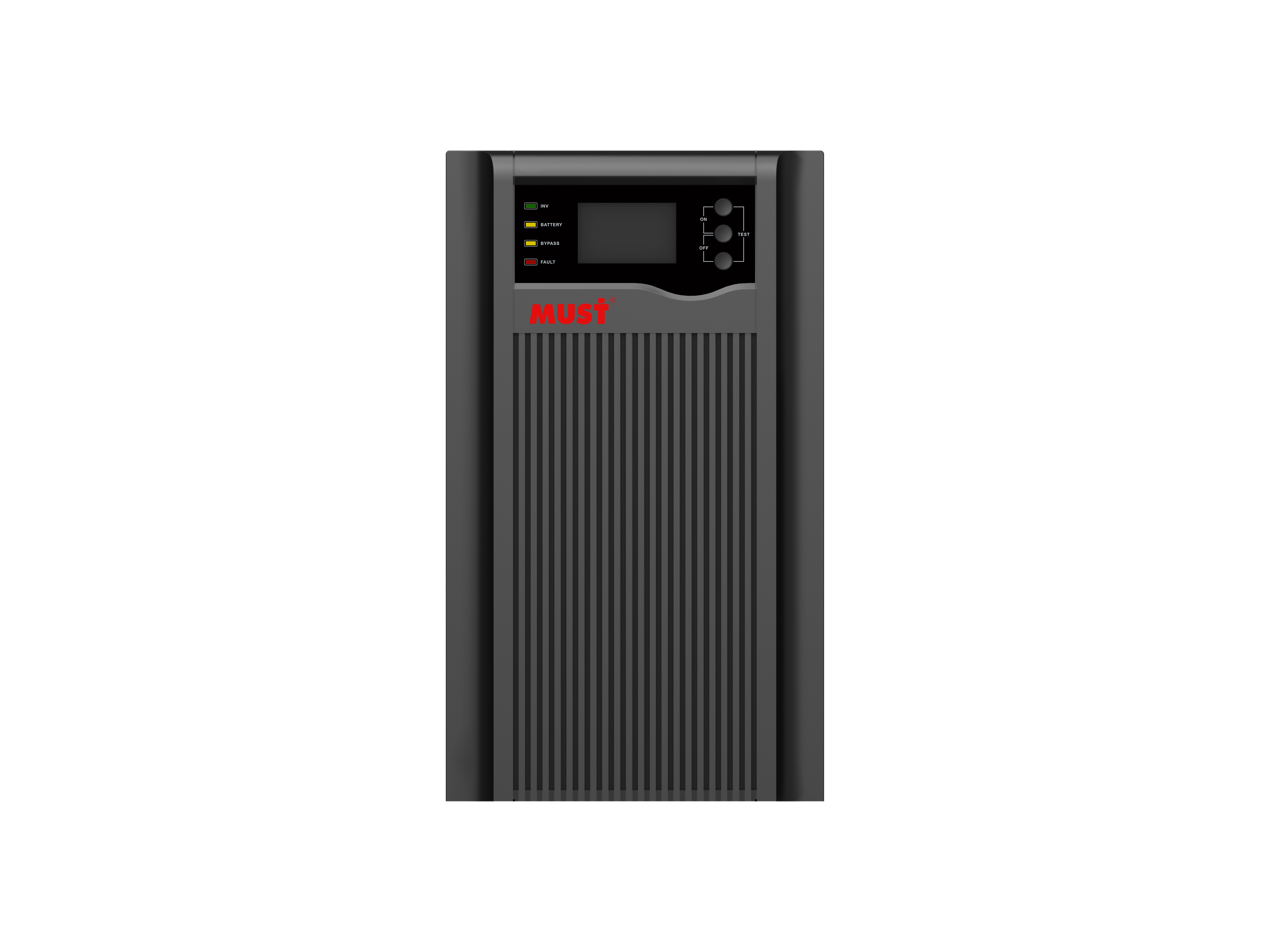

EH5500 系列 1–3kW 版本为 220V 平台高频在线式 UPS，采用双变换在线结构、DSP 数字控制和有源功率因数校正。提供内置铅酸电池及外接电池型号，用于应对停电、过欠压、瞬时压降、浪涌及频率波动等供电问题。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 1kVA/1kW；2kVA/2kW；3kVA/3kW |
|---|---|
| 输入/输出相制 | 单相 L+N+PE |
| 输入/输出电压 | 208 / 220 / 230 / 240VAC |
| 输入电压范围 | 110–300VAC |
| 输入功率因数 | ≥0.99 |
| 输出功率因数 | 1.0 |
| 切换时间 | 转电池 0ms；转旁路 4ms |
| 交流满载效率 | 94.5% / 95.5% / 95.5%（220VAC） |
| 充电电流 | 内置电池型默认 1A、1–2A 可调；外接电池型默认 5A、1–12A 可调 |
| 通信 | RS232 / USB；可选智能卡与 EPO |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
双变换在线设计
市电与电池模式之间切换时间为 0ms。
02
DSP 数字控制
提升输出稳定性、系统可靠性和功率密度。
03
状态直观显示
LCD 与 LED 实时显示工作模式、负载、电池和输入输出信息。
04
有源功率因数校正
PFC 技术使输入功率因数达到 ≥0.99。
05
内置电池备用
画册描述内置电池配置满载备用约 3–5 分钟，实际随电池与负载变化。
06
电池冷启动
无市电时可直接通过电池启动。
07
宽输入频率
画册特性标注支持 40–70Hz 输入，表中给出默认及可设置频率范围。
完整技术参数
| 型号 | H1K | H1KS | H2K | H2KS | H3K | H3KS | |||
|---|---|---|---|---|---|---|---|---|---|
| 额定容量 | 1KVA/1KW | 2KVA/2KW | 3KVA/3KW | ||||||
| 输入参数 | |||||||||
| 输入接线方式 | L+N+PE | ||||||||
| 额定输入电压 | 208/220/230/240VAC | ||||||||
| 电压范围 | 110~300VAC | ||||||||
| 频率范围 | 50/60±6Hz (默认), ±10Hz (可设置) | ||||||||
| 输入功率因数 | ≥0.99 | ||||||||
| 输入总谐波失真 | ≤4% 线性负载 | ||||||||
| 输出参数 | |||||||||
| 输出接线方式 | L+N+PE | ||||||||
| 输出电压 | 208/220/230/240VAC | ||||||||
| 输出精度 | ±1% | ||||||||
| 输出频率 | 在线模式：跟随当前输入频率；电池模式：50 / 60Hz±0.1% | ||||||||
| 输出谐波失真 | ≤ 2% 线性负载; ≤ 4% 非线性负载 (PF=0.7) | ||||||||
| 功率因数（PF） | 1 | ||||||||
| 过载能力 | 市电模式 | 30min@102%~110% 负载; 10min@110%~130% 负载; 30s@130%~150% 负载; 200ms@>150% 负载 | |||||||
| 电池模式 | 10min@102%~110% 负载; 1min@110%~130% 负载; 10s@130%~150% 负载; 200ms@>150% 负载 | ||||||||
| 切换时间 | |||||||||
| 切换至电池模式 | 0ms | ||||||||
| 切换至旁路 | 4ms | ||||||||
| 市电优先模式 | 支持 | ||||||||
| 效率 | |||||||||
| 市电模式（满载） | 94.5%@220VAC | 95.5%@220VAC | 95.5%@220VAC | ||||||
| 外接电池机型的电池模式（满载） | 88.5%@36VDC | 91.5%@72VDC | 91.5%@96VDC | ||||||
| 内置电池机型的电池模式（满载） | 87.5%@24VDC | 89.5%@48VDC | 91.5%@72VDC | ||||||
| 电池 | |||||||||
| 电池类型 | 铅酸电池 | ||||||||
| 额定电池电压 | 24V | 36V | 36V | 48V | 72V | 72V | 96V | 96V | |
| 电池规格 | 7Ah | 需外接电池 | 7Ah | 需外接电池 | 7Ah | 需外接电池 | |||
| 内置电池数量 | 2/3(可选) | 4 | 6/8(可选) | ||||||
| 充电电流 | 内置电池机型 1K-3K: 1A (默认) 1-2A (可调) 无内置电池机型 1KS-3KS: 5A (默认) 1-12A (可调) | ||||||||
| 充电模式 | 两阶段/三阶段充电 | ||||||||
| 显示 | |||||||||
| LCD | 2×8 PIN / 间距 2.54mm，支持 128 位段码，最多 4 个按键 + 4 个 LED，可显示运行模式、负载、输入、输出等信息 | ||||||||
| 接口 | |||||||||
| RS-232 | 支持： Windows 2000/2003/XP/Vista/2008/7/Linux/Unix 及 MAC | ||||||||
| USB | Windows 系列与 MAC | ||||||||
| 智能插槽（可选） | SNMP/ AS400 继电器卡/ RS485 | ||||||||
| 紧急关机（EPO，可选） | 支持 | ||||||||
| 环境参数 | |||||||||
| 工作环境温度 | 0~40°C | ||||||||
| 工作环境湿度 | 20%~95% (无凝露) | ||||||||
| 存储温度 | -15~60°C (电池: 0~40°C ) | ||||||||
| 海拔 | 海拔不应超过 1000m；在 1000m 及以上、最高 4000m 使用时，参照 IEC62040 | ||||||||
| 噪声 | ≤45db | ||||||||
| 机械规格 | |||||||||
| 机身尺寸（宽×高×深，mm） | 143*222 *285 | 143*222* 354 | 143*222*285 | 143*222*395 | 192*326*397 | 143*222*395 | |||
| 包装尺寸（宽×高×深，mm） | 235*320 *380 | 235*320* 448 | 235*320*380 | 240*235*500 | 312*452*527 | 235*320*500 | |||
| 净重（kg） | 7.5 | 10 | 3.5 | 14 | 5.5 | 20 | 24 | 5.7 | |
| 毛重（kg） | 8.5 | 11 | 4.5 | 15 | 6.5 | 21.5 | 25.5 | 6.8 | |
| 标准质保 | 1年 | ||||||||
参数说明
- 特性区输入频率写 40–70Hz；表中写 50/60±6Hz 默认、±10Hz 可设置。分别保留，不将宽频宣传替代设置条件。
资料来源：MUST 2025 UPS产品画册，PDF 第 9 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
