产品介绍

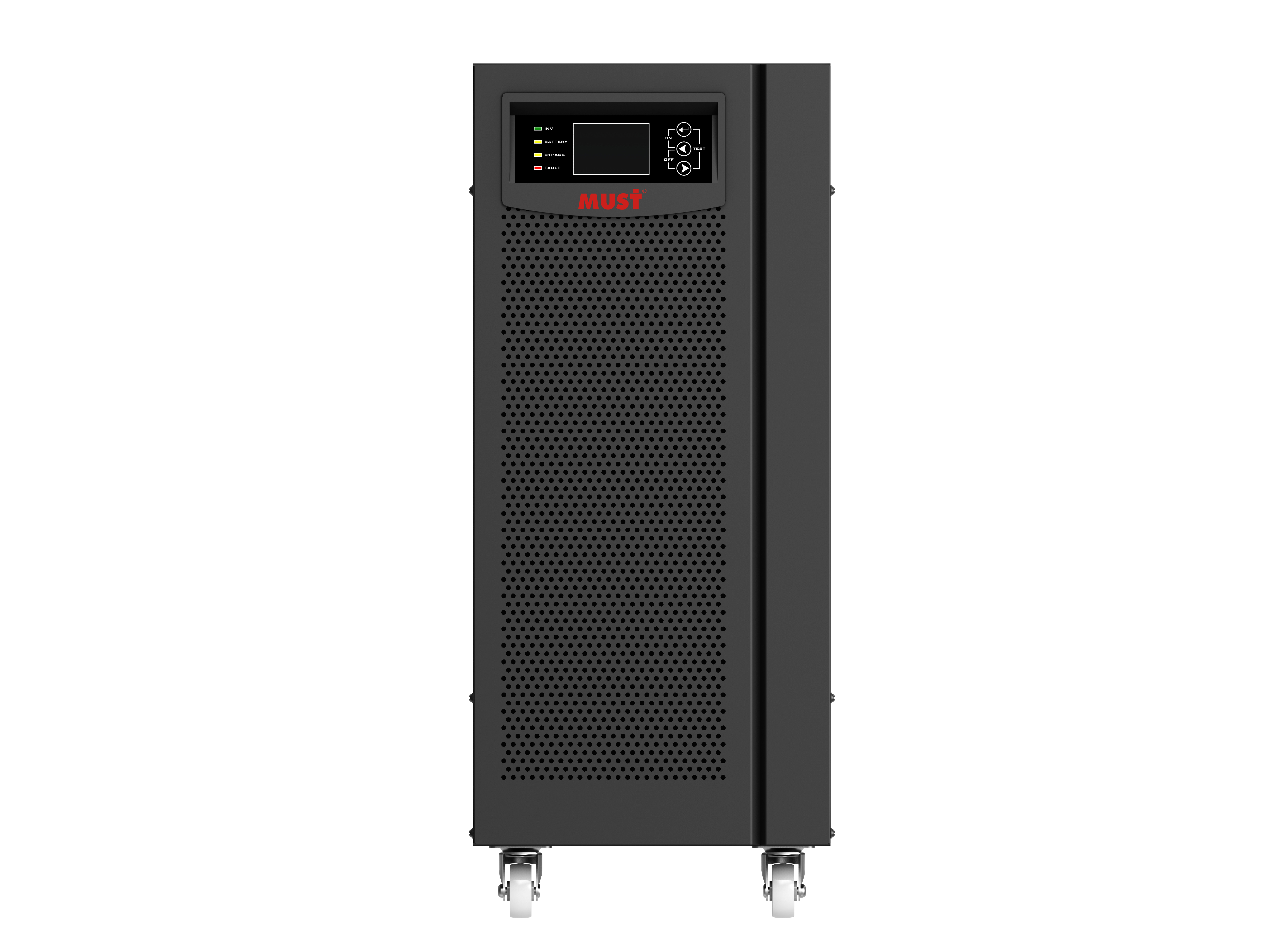

EH5500 系列 6–10kW 常规版本采用高频双变换在线架构，输入输出为 220V 类单相系统。提供内置电池 H6K/H10K 与外接电池 H6KS/H10KS 型号，支持远程监测选件、冷启动和多重保护，适用于需要持续供电的设备。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 6kVA/6kW；10kVA/10kW |
|---|---|
| 输入/输出电压 | 208 / 220 / 230 / 240VAC |
| 输入电压范围 | 110–300VAC |
| 输出功率因数 | 1.0 |
| 交流效率 | 峰值 95.5%，满载 95% |
| 电池模式效率 | 峰值 95.3%，满载 94.8%（20 节电池） |
| 电池电压 | 内置型 192V；外接型 192 / 216 / 240V 可调 |
| 外接电池数量 | 16 / 18 / 20 节可调 |
| 充电电流 | 内置型默认 1A；外接型 1–12A 可调 |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
双变换在线设计
市电转电池时间为 0ms，旁路切换为 4ms。
02
输出功率因数 1.0
6kVA/6kW 和 10kVA/10kW 额定输出。
03
备用供电
画册描述内置电池配置满载备用 8–10 分钟，实际随配置及负载变化。
04
远程监测
可选 SNMP 卡，实现 UPS 远程监测。
05
电池冷启动
无市电输入时可由电池启动。
06
多重保护
提供 EPO，并可选维护旁路及智能通信卡。
完整技术参数
| 型号 | H6K | H6KS | H10K | H10KS | |
|---|---|---|---|---|---|
| 额定容量 | 6KVA/6KW | 6KVA/6KW | 10KVA/10KW | 10KVA/10KW | |
| 功率因数（PF） | 1.0 | 1.0 | 1.0 | 1.0 | |
| 输入参数 | |||||
| 输入接线方式 | L+N+PE | ||||
| 额定输入电压 | 208/220/230/240VAC | ||||
| 电压范围 | 110~300VAC | ||||
| 频率范围 | 50/60±6Hz (默认), ±10Hz (可设置) | ||||
| 输入功率因数 | ≥0.99 | ||||
| 输入总谐波失真 | ≤4% 线性负载 | ||||
| 输出参数 | |||||
| 输出接线方式 | L+N+PE | ||||
| 输出电压 | 208/220/230/240VAC | ||||
| 输出精度 | ±1% | ||||
| 输出频率 | 在线模式：跟随当前输入频率；电池模式：50 / 60Hz±0.1% | ||||
| 输出谐波失真 | ≤ 2% 线性负载; ≤ 4% 非线性负载 (PF=0.7) | ||||
| 过载能力 | 市电模式 | 30min@102%~110% 负载; 10min@110%~130% 负载; 30s@130%~150% 负载; 200ms@>150% 负载 | |||
| 电池模式 | 10min@102%~110% 负载; 1min@110%~130% 负载; 10s@130%~150% 负载; 200ms@>150% 负载 | ||||
| 切换时间 | |||||
| 切换至电池模式 | 0ms | ||||
| 切换至旁路 | 4ms | ||||
| 市电优先模式 | 支持 | ||||
| 效率 | |||||
| 市电模式（满载） | 峰值效率 95.5%, 满载效率 95% | ||||
| 电池模式（满载） | 峰值效率 95.3%, 满载效率 94.8% (20个 电池) | ||||
| 电池 | |||||
| 电池类型 | 铅酸电池 | ||||
| 额定电池电压 | 192V | 192V/216V/240V (可调) | 192V | 192V/216V/240V (可调) | |
| 电池规格 | 12V 7Ah | 默认 16个 (外接) 16/18/20个 可调 | 12V 9Ah | 默认 16个 (外接) 16/18/20个 可调 | |
| 内置电池数量 | 16 | 16 | |||
| 充电电流 | 1A (默认) | 1-12A (可调) | 1A (默认) | 1-12A (可调) | |
| 充电模式 | 两阶段/三阶段充电 | ||||
| 显示 | |||||
| LCD | 2×8 PIN / 间距 2.54mm，支持 128 位段码，最多 4 个按键 + 4 个 LED，可显示运行模式、负载、输入、输出等信息 | ||||
| 接口 | |||||
| RS-232 | 支持： Windows 2000/2003/XP/Vista/2008/7/Linux/Unix 及 MAC | ||||
| USB | Windows 系列与 MAC | ||||
| 紧急关机（EPO） | 支持 | ||||
| 智能插槽（可选） | SNMP/ AS400 继电器卡/ RS485 | ||||
| 维护旁路开关（可选） | 支持 | ||||
| 环境参数 | |||||
| 工作环境温度 | 0~40°C | ||||
| 工作环境湿度 | 20%~95%(无凝露) | ||||
| 存储温度 | -15~60°C (电池: 0~40°C) | ||||
| 海拔 | 海拔不应超过 1000m；在 1000m 及以上、最高 4000m 使用时，参照 IEC62040 | ||||
| 噪声 | ≤45db | ||||
| 机械规格 | |||||
| 机身尺寸（宽×高×深，mm） | 250*500*615 | 192*326*397 | 250*500*615 | 192*326*397 | |
| 包装尺寸（宽×高×深，mm） | 365*660*740 | 321*452*527 | 365*660*740 | 321*452*527 | |
| 净重（kg） | 53 | 8.5 | 55 | 10 | |
| 毛重（kg） | 60 | 10 | 61 | 11.5 | |
| 标准质保 | 1年 | ||||
资料来源：MUST 2025 UPS产品画册，PDF 第 11 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
