产品介绍

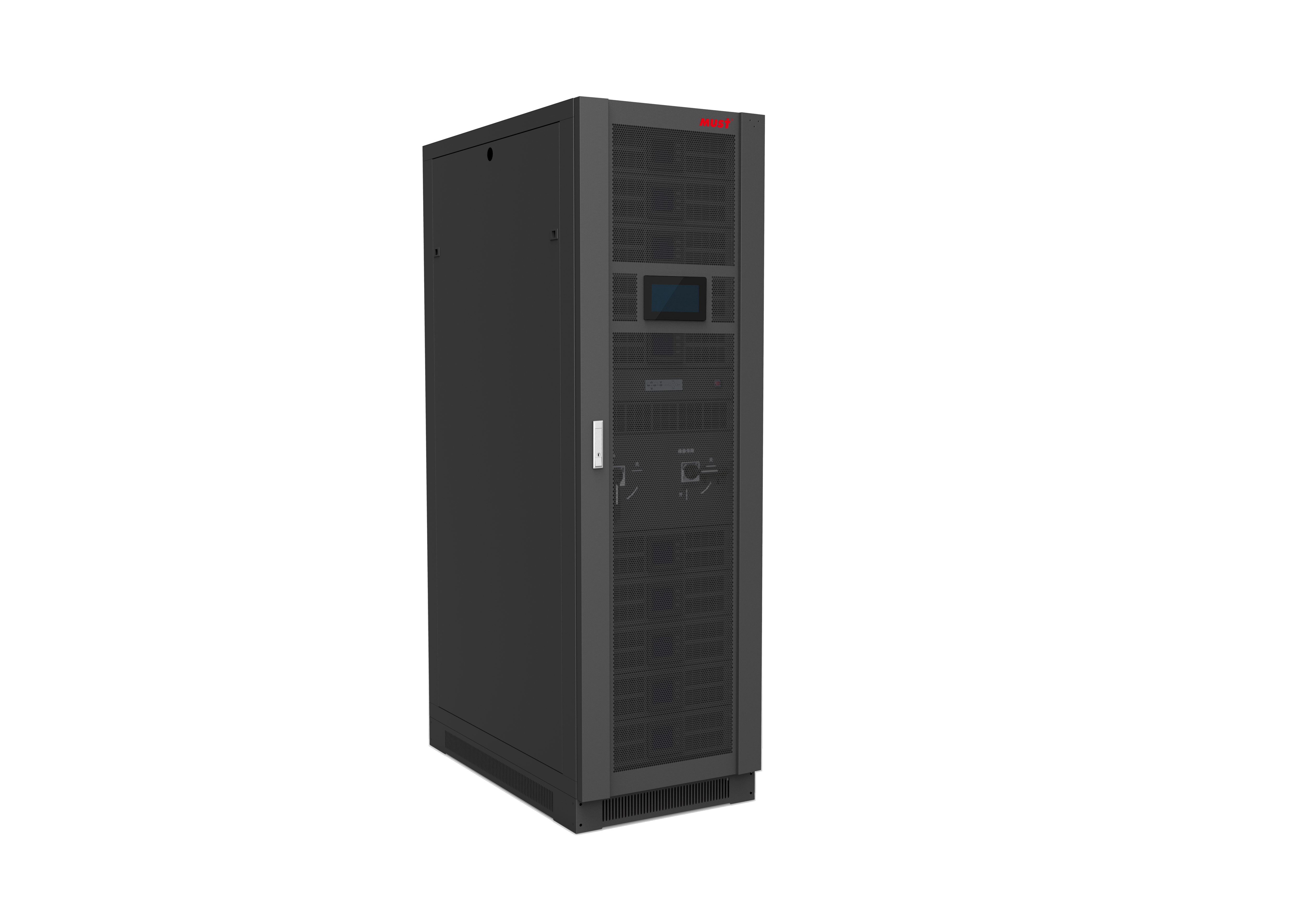

EH9500 系列为三进三出模块化 UPS，采用 N+X 冗余及热插拔模块设计，单模块有功功率为 20、30 或 32kW。机柜可容纳最多 3、5 或 10 个模块，按所列模块计算单柜最大 320kW，并支持最多 4 柜并联，适合模块化扩容与维护场景。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 单模块额定有功功率 | RU-20：20kW；RU-30：30kW；RU-40：32kW |
|---|---|
| 单柜模块数量 | 最多 3 / 5 / 10 个 |
| 3 模块柜满配有功功率（按模块推算） | 60 / 90 / 96kW |
| 5 模块柜满配有功功率（按模块推算） | 100 / 150 / 160kW |
| 10 模块柜满配有功功率（按模块推算） | 200 / 300 / 320kW |
| 单柜视在功率配置 | 60 / 90 / 120；100 / 150 / 200；200 / 300 / 400kVA |
| 相制 | 三相输入，三相输出 |
| 输入/输出电压 | 380 / 400 / 415VAC |
| 效率 | 95% |
| 切换时间 | 转电池 0ms；同步跟踪时逆变器转旁路 0ms |
| 最大机柜充电电流 | 30 / 50 / 100A |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
DSP 独立模块控制
各模块采用独立控制系统，提升稳定性和维护便利性。
02
触摸宽屏
大尺寸 LCD 触摸屏提供直观操作界面。
03
N+X 冗余
采用无线并联冗余技术，支持最多 4 柜并联。
04
模块热插拔
所有模块支持热插拔，便于维护和扩容。
05
有功模块配置
RU-20 为 20kW、RU-30 为 30kW、RU-40 为 32kW。
06
电池配置可选
支持 32 / 34 / 36 / 38 / 40 节外接电池选择。
07
丰富通信接口
提供 RS232、RS485、智能插槽与干接点等接口；特性区还标注 USB。
08
智能电池管理
采用智能电池管理技术，单模块最大充电电流 10A。
09
宽输入范围
208–478VAC 输入，40–70Hz，适配 50/60Hz 电网。
完整技术参数
| 型号 | EH9500-60KVA/20 EH9500-90KVA/30 EH9500-120KVA/40 | EH9500-100KVA/20 EH9500-150KVA/30 EH9500-200KVA/40 | EH9500-200KVA/20 EH9500-300KVA/30 EH9500-400KVA/40 | |
|---|---|---|---|---|
| 容量 | ||||
| 模块 | RU-20(20KW)/RU-30(30KW)/RU-40(32KW) | |||
| 最大模块数量 | 3 | 5 | 10 | |
| 输入 | ||||
| 输入相线制式 | 3相4线+中性线 | |||
| 额定电压 | 380/400V/415Vac | |||
| 交流电压范围 | 208~478Vac | |||
| 频率范围 | 40~70Hz | |||
| 功率因数 | ≥0.99 | |||
| 旁路范围 | 380vac上限：25%（可设置+10%、+15%/、+20%）；400vac上限：20%（可设置+10%、+15%）；415vac上限：15%（+10%）；下限至45%（可选-20%/-30%）；旁路频率保护范围：±10% | |||
| 输入电流谐波 | ≤3%（100%非线性负载） | |||
| 输出 | ||||
| 输出相线制式 | 3相4线+中性线 | |||
| 额定电压 | 380/400V/415Vac | |||
| 稳压精度 | ±1% | |||
| 输出频率 | 旁路模式 | 与市电相同；当市电频率超过最大±10%（可设置±1%、±2%、±4%、±5%）时，输出频率50Hz×(±0.2%)Hz | ||
| 电池模式 | (50/60±0.2%)Hz | |||
| 负载峰值比 | 3:1 | |||
| 切换时间 | 逆变模式转旁路模式：0ms（跟踪）；市电模式转电池模式：0ms | |||
| 过载能力 | 负载≤110%持续60min；≤125%持续10min；≤150%持续1min；≥150%立即转旁路模式 | |||
| 输出电压谐波 | ≤2%（100%非线性负载） | |||
| 其他参数 | ||||
| 效率 | 95% | |||
| 通信 | RS232、RS485、2个智能插槽（智能卡插槽、干接点） | |||
| 标准 | CE, EN/IEC 62040-2, EN/IEC 62040-1-1, YD/T1095-2008 | |||
| 电池 | ||||
| 电池类型 | 铅酸电池 | |||
| 电池额定电压 | ±192V(默认); ±192V/204V/216V/228V/240V (可调) | |||
| 内置电池数量 | 32、34、36、38、40只可选 | |||
| 充电电流 | UPS机柜 | 30A 最大. | 50A 最大. | 100A 最大. |
| 功率模块 | 10A 最大. | |||
| 环境参数 | ||||
| 工作温度 | 0°C~40°C | |||
| 工作湿度 | 0~95%（无凝露） | |||
| 存储温度 | -25°C~55°C | |||
| 工作海拔 | < 1500m | |||
| 物理特性 | ||||
| 机身尺寸（宽×高×深，mm） | 机柜 | 840*1400*600 | 840*1400*600 | 1100*2000*600 |
| 模块 | 443*131*580 | |||
| 包装尺寸（宽×高×深，mm） | 机柜 | 960*1590*720 | 960*1590*720 | 1220*2200*720 |
| 模块 | 710*231*575 | |||
| 净重（kg） | 机柜 | 157 | 175 | 355 |
| 模块 | 33 | |||
| 毛重（kg） | 机柜 | 199 | 215 | 412 |
| 模块 | 37 | |||
| 标准保修期 | 1年 | |||
参数说明
- 单模块最小有功功率为 20kW，单柜最大 320kW 按 RU-40 的 32kW×10 个模块推算；20–400kVA 为页头覆盖范围，具体机柜型号从 60kVA 起。
- 源册特性写“输出功率因数最高 0.99”，与 RU-20=20kW、RU-30=30kW、RU-40=32kW 的模块额定功率关系不一致；不把 400kVA×0.99 推算成 396kW。
- 原表输入/输出接线写“3 Phases 4 wires + neutral”，中性线表述重复；正文仅写三进三出，不擅改原表接线描述。
资料来源：MUST 2025 UPS产品画册，PDF 第 24 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
