产品介绍

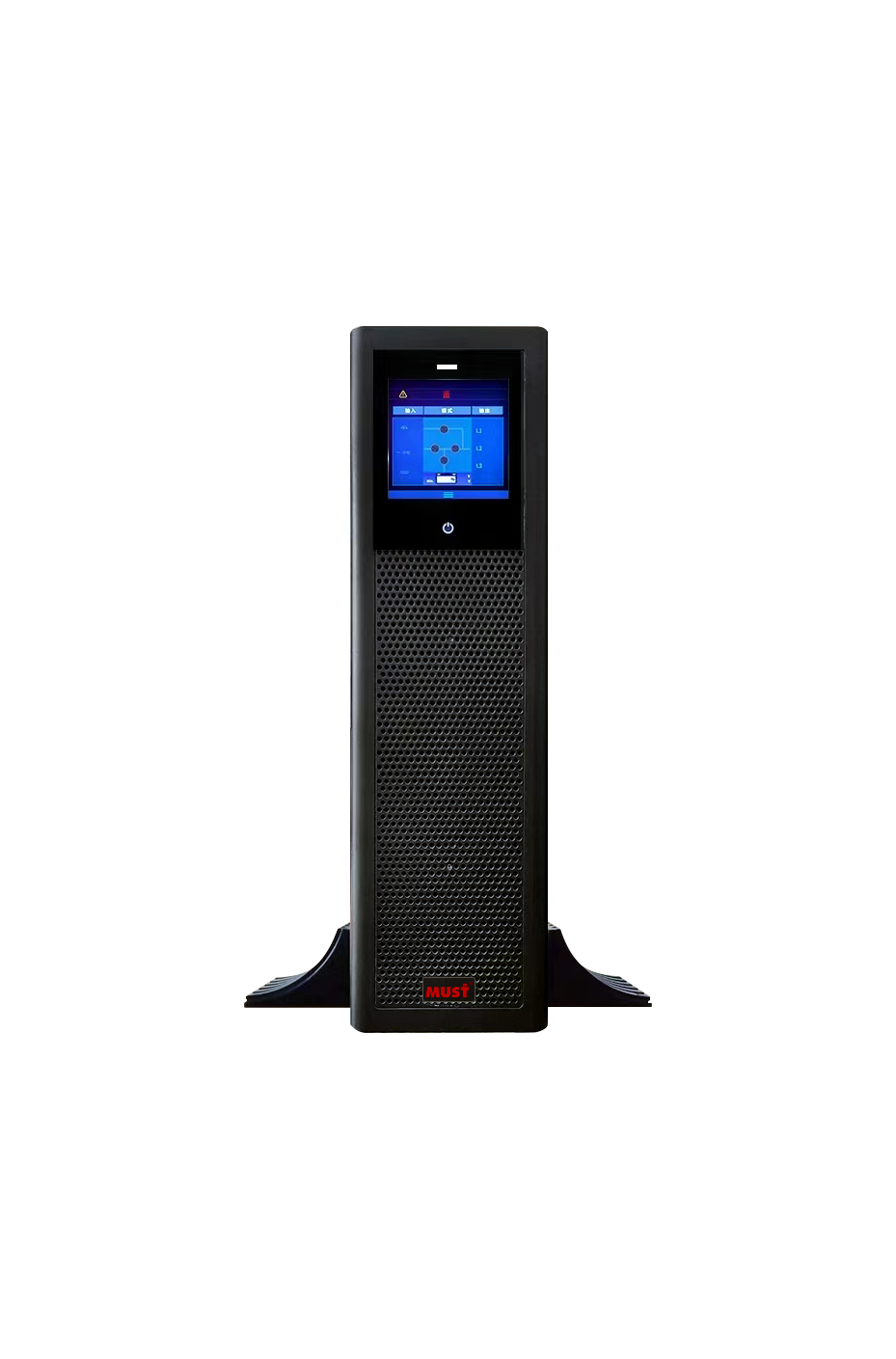

EH5600 LV 系列为 6–20kW 塔式/机架式在线 UPS，面向 120VAC/208VAC 系统。采用双变换在线结构，支持单相和三相输入输出的多种组合、可调电池数量及并联冗余，适用于服务器、存储、网络设备和精密仪器。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 6kVA/6kW；10kVA/10kW；15kVA/15kW；20kVA/20kW |
|---|---|
| 相制 | 3/1、3/3、1/3、1/1 可配置 |
| 输入电压范围 | 55–164VAC（表列） |
| 输出电压 | 110 / 115 / 120 / 127VAC（表列） |
| 输出功率因数 | 1.0 |
| 市电/电池及逆变/旁路切换 | 0ms |
| 电池电压 | 2×120–2×156VDC 可调，默认 2×144VDC |
| 电池数量 | 2×10–2×13 节可调，默认 2×12 节 |
| 充电电流 | 1–13A，默认 3A |
| 工作温度 | 0–50°C；超过 40°C 按原表降额 50% |
| 安装方式 | 塔式/3U 机架式 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
四种相制组合
支持三进单出、三进三出、单进三出、单进单出配置。
02
输出功率因数 1.0
额定有功功率与视在功率数值一致。
03
电池数量可调
支持 20–26 节电池配置，适配不同需求。
04
充电电流可调
1–13A 可设置，默认 3A。
05
触控显示
配备带重力感应的 LCD 触摸屏，适合塔式和机架式安装。
06
高效运行
特性区标注在线双变换效率最高 96%，电池模式最高 95%。
07
并联冗余
支持并联冗余及多种选配功能。
08
设备供电
适用于服务器、存储、网络设备及精密仪器。
完整技术参数
| 型号 | EH56 LV-6K | EH56 LV-10K | EH56 LV-15K | EH56 LV-20K |
|---|---|---|---|---|
| 容量 | 6kVA/6kW | 10kVA/10kW | 15kVA/15kW | 20kVA/20kW |
| 充电电流 | 1~13A 可调 (默认 3A) | |||
| 频率 | 50/60Hz | |||
| 功率因数 | 1.0 | |||
| 输入 | ||||
| 交流电压 | 120VAC | |||
| 电压范围 | 55~164VAC | |||
| 电流（A） | 16.6A（3相） | 27.7A（3相） | 41.6A（3相） | 55.5A（3相） |
| 输出精度 | 50A（1相） | 83A（1相） | 125A（1相） | 166A（1相） |
| 40-70Hz | ||||
| 输出 | ||||
| 电压（Vac） | 110/115/120/127VAC | |||
| 过载 | 105%-125%负载，10分钟后转旁路；125%-150%负载，30秒后转旁路；超过150%负载，0.5秒后转旁路 | |||
| 切换时间 | ||||
| 市电与电池切换（ms） | 0ms | |||
| 逆变与旁路切换（ms） | 0ms | |||
| 电池 | ||||
| 电池电压（Vdc） | 2*120-2*156VDC可调（默认2*144VDC） | |||
| 电池数量（只） | 2*10-2*13只可调（默认2*12只） | |||
| 环境参数 | ||||
| 工作温度 | 0°C~50°C（高于40°C时降额50%） | |||
| 湿度 | 0~95%（无凝露） | |||
| 海拔 | <4000m（超过1km时降额使用） | |||
| 存储温度（含电池） | -15~40°C | |||
| 存储温度（不含电池） | -25°C~60°C | |||
| 机械规格 | ||||
| 机身尺寸（宽×高×深，mm） | 440*700*133(3U) | 440*900*133(3U) | ||
| 包装尺寸（宽×高×深，mm） | / | / | ||
| 净重（kg） | 23 | 25 | 34 | 34 |
| 毛重（kg） | / | / | / | / |
| 认证与标准 | ||||
| EN62040-1:2008+A1:2013; EN 62040-2 | ||||
参数说明
- 页头标注 120VAC/208VAC；输入表列 AC120V、55–164VAC，输出表列 110/115/120/127VAC，相电压和线电压需按最终相制配置确认。
- 输入区“Output accuracy”行实际列出 50/83/125/166A 单相电流，另有 16.6/27.7/41.6/55.5A 三相电流；属于原表字段错位，技术表保留并标注。
资料来源：MUST 2025 UPS产品画册，PDF 第 15 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
