产品介绍

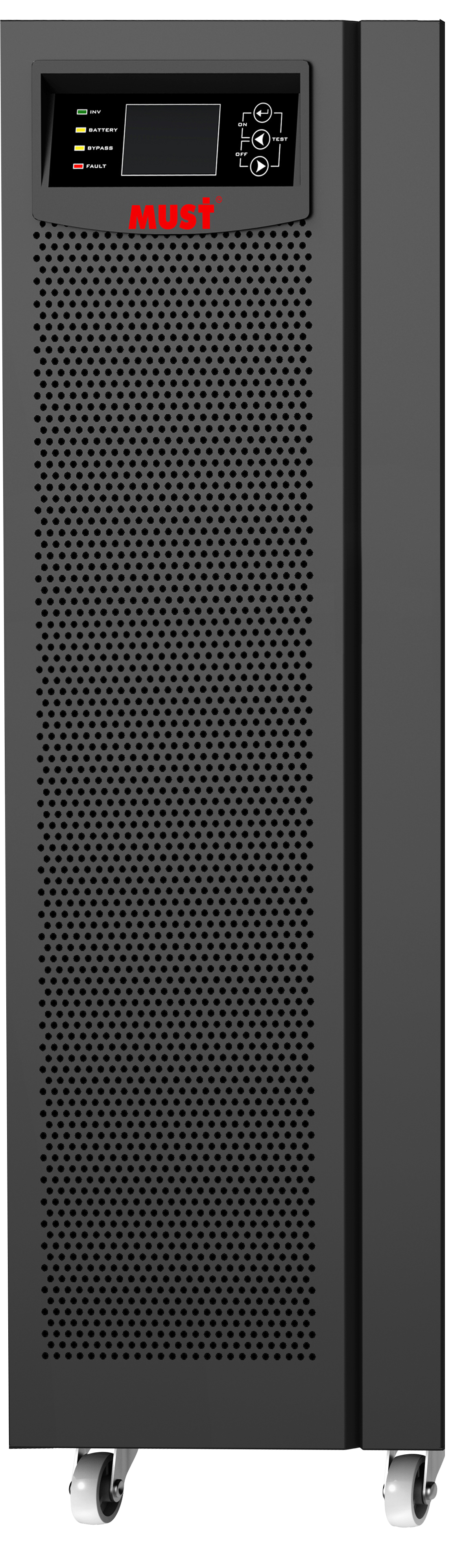

EH5500 TLV 系列为 6–10kW 高频单相在线式 UPS，输入为 220–240VAC 平台，输出表列 100–120VAC 与 208–240VAC 两组电压配置。采用双变换在线结构、DSP 控制及 LCD/LED 显示，提供内置电池和长延时型号。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 6kVA/6kW；10kVA/10kW |
|---|---|
| 额定输入电压 | 220 / 230 / 240VAC |
| 输入电压范围 | 110–300VAC |
| 输出电压 | 100 / 110 / 115 / 120VAC；208 / 220 / 230 / 240VAC |
| 输入功率因数 | ≥0.99 |
| 切换时间 | 转电池 0ms；转旁路 4ms |
| 交流效率 | 峰值 95.5%，满载 94% |
| 电池模式效率 | 峰值 94.5%，满载 94.3%（20 节电池） |
| 电池电压 | 192V；长延时型 192 / 216 / 240V 可调 |
| 长延时型充电电流 | 默认 5A，1–12A 可调 |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
双变换在线设计
市电与电池模式之间切换时间为 0ms。
02
DSP 数字控制
提升输出稳定性、系统可靠性和功率密度。
03
状态直观显示
LCD 与 LED 实时显示工作模式、负载、电池和输入输出信息。
04
无人值守功能
支持无人值守相关功能，便于连续运行。
05
额定功率因数 1.0
额定输出为 6kVA/6kW 或 10kVA/10kW。
06
多电压输出
输出配置覆盖表列 100 / 110 / 115 / 120VAC 和 208 / 220 / 230 / 240VAC。
07
多重保护
支持 EPO，可选智能通信卡与维护旁路。
完整技术参数
| 型号 | EH55 TLV 6K | EH55 TLV 6KS | EH55 TLV 10K | EH55 TLV 10KS | |
|---|---|---|---|---|---|
| 额定容量 | 6KVA/6KW | 10KVA/10KW | |||
| 输入参数 | |||||
| 输入接线方式 | L+N+PE | ||||
| 额定输入电压 | 220/230/240VAC | ||||
| 电压范围 | 110~300VAC | ||||
| 频率范围 | 50/60±6Hz (默认), ±10Hz (可设置) | ||||
| 输入功率因数 | ≥0.99 | ||||
| 输入总谐波失真 | ≤4% 线性负载 | ||||
| 输出参数 | |||||
| 输出接线方式 | L+N+PE | ||||
| 输出电压 | 100/110/115/120VAC; 208/220/230/240VAC | ||||
| 输出精度 | ±1% | ||||
| 输出频率 | 在线模式：跟随当前输入频率；电池模式：50 / 60Hz±0.1% | ||||
| 输出谐波失真 | ≤ 2% 线性负载; ≤ 5% 非线性负载 (PF=0.7) | ||||
| 过载能力 | 市电模式 | 30min@102%~110% 负载; 10min@110%~130% 负载; 30s@130%~150% 负载; 200ms@>150% 负载 | |||
| 电池模式 | 1min@102%~110% 负载; 1s@110%~130% 负载; 3s@130%~150% 负载; 200ms@>150% 负载 | ||||
| 切换时间 | |||||
| 切换至电池模式 | 0ms | ||||
| 切换至旁路 | 4ms | ||||
| 市电优先模式 | 支持 | ||||
| 效率 | |||||
| 市电模式（满载） | 峰值效率 95.5%, 满载效率 94% | ||||
| 电池模式（满载） | 峰值效率 94.5%, 满载效率 94.3% (20个 电池) | ||||
| 电池 | |||||
| 电池类型 | 铅酸电池 | ||||
| 额定电池电压 | 192V | 192V/216V/240V (可调) | 192V | 192V/216V/ 240V (可调) | |
| 电池规格 | 12V 7Ah | 默认 16个 (外接) 16/18/20个 可调 | 12V 7Ah | 默认 16个 (外接) 16/18/20个 可调 | |
| 内置电池数量 | 16 | 16 | |||
| 充电电流 | 默认 1A | 默认 5A 1-12A 可调 | 默认 1A | 默认 5A 1-12A 可调 | |
| 充电模式 | 两阶段/三阶段充电 | ||||
| 显示 | |||||
| LCD | 2×8 PIN / 间距 2.54mm，支持 128 位段码，最多 4 个按键 + 4 个 LED，可显示运行模式、负载、输入、输出等信息 | ||||
| 接口 | |||||
| RS-232 | 支持： Windows 2000/2003/XP/Vista/2008/7/Linux/Unix 及 MAC | ||||
| USB | Windows 系列与 MAC | ||||
| 紧急关机（EPO） | 支持 | ||||
| 智能插槽（可选） | SNMP/ AS400 继电器卡/ RS485 | ||||
| 维护旁路开关（可选） | 支持 | ||||
| 环境参数 | |||||
| 工作环境温度 | 0~40°C | ||||
| 工作环境湿度 | 20%~95%(无凝露) | ||||
| 存储温度 | -15~60°C (电池: 0~40°C) | ||||
| 海拔 | 海拔不应超过 1000m；在 1000m 及以上、最高 4000m 使用时，参照 IEC62040 | ||||
| 噪声 | ≤50db | ||||
| 机械规格 | |||||
| 机身尺寸（宽×高×深，mm） | 250*610*500 | 250*850*500 | 250*610*500 | 250*850*500 | |
| 包装尺寸（宽×高×深，mm） | 365*730*665 | 365*10701*665 | 365*730*665 | 365*1070*665 | |
| 净重（kg） | 93 | 59 | 102 | 60.5 | |
| 毛重（kg） | 99 | 65 | 107 | 66 | |
| 标准质保 | 1年 | ||||
参数说明
- 特性区输出电压还列出 127VAC，但参数表未列 127VAC；正文采用表列电压。
- 电池模式过载表列 110%–130% 持续 1 秒、130%–150% 持续 3 秒，持续时间顺序异常，保留原值待确认。
- EH55 TLV 6KS 的包装尺寸原表为 365*10701*665mm，疑似多一位数字，未擅改。
资料来源：MUST 2025 UPS产品画册，PDF 第 13 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
