产品介绍

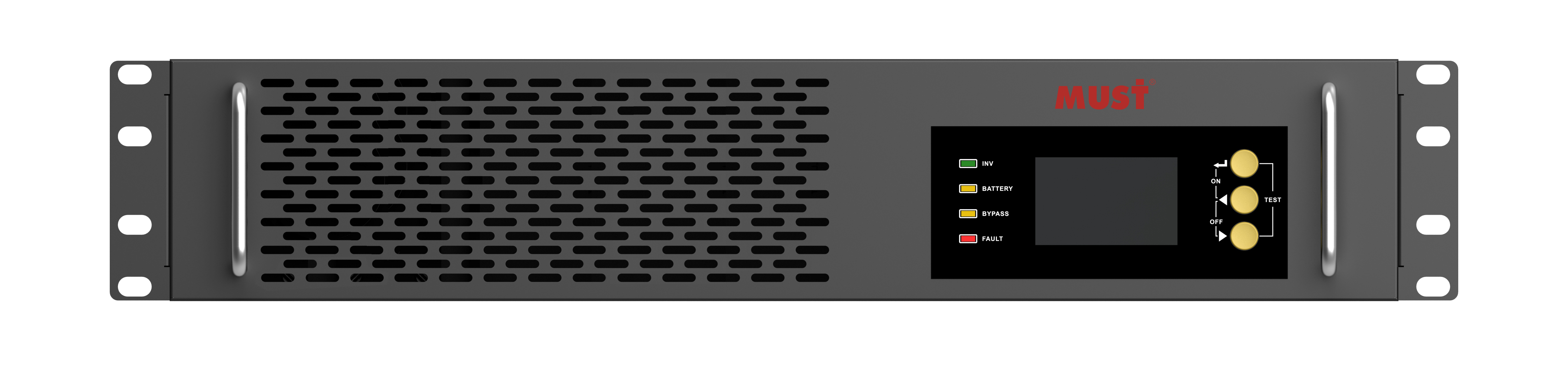

EH5500 系列机架式版本采用标准 2U 结构，覆盖 1–10kW 高频在线式 UPS。双变换在线供电、DSP 数字控制和 LCD/LED 实时显示相结合，适用于机柜、网络及 IT 设备；提供内置电池与外接电池配置。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 1 / 2 / 3 / 6 / 10kVA，对应 1 / 2 / 3 / 6 / 10kW |
|---|---|
| 结构 | 标准 2U 机架式 |
| 输入/输出电压 | 208 / 220 / 230 / 240VAC |
| 输入电压范围 | 110–300VAC |
| 输入功率因数 | ≥0.99 |
| 输出功率因数 | 1.0 |
| 切换时间 | 转电池 0ms；转旁路 4ms |
| 交流效率 | 1–3kW 满载 94.5%–95.5%；6–10kW 峰值 95.5%、满载 95% |
| 外接型充电电流 | 1–12A 可设置 |
| 通信 | RS232 / USB；可选 SNMP、AS400 继电器卡、RS485 |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
双变换在线设计
市电与电池模式之间切换时间为 0ms。
02
DSP 数字控制
提升输出稳定性、系统可靠性和功率密度。
03
状态直观显示
LCD 与 LED 实时显示工作模式、负载、电池和输入输出信息。
04
2U 机架结构
便于安装到标准机柜，节省空间。
05
无人值守与保护
支持无人值守相关功能及多重保护。
06
高功率因数和效率
输出功率因数 1.0，交流峰值效率最高 95.5%。
07
发电机兼容
画册特性写 40–70Hz 输入频率，支持多种燃油发电机。
08
电池冷启动
无市电时可直接从电池启动。
完整技术参数
| 型号 | H1KR | H1KRS | H2KR | H2KRS | H3KR | H3KRS | H6KRS | H10KRS | |
|---|---|---|---|---|---|---|---|---|---|
| 额定容量 | 1KVA/1KW | 2KVA/2KW | 3KVA/3KW | 6KVA/6KW | 10KVA/10KW | ||||
| 输入 | |||||||||
| 输入接线方式 | L+N+PE | ||||||||
| 额定输入电压 | 208/220/230/240VAC | ||||||||
| 电压范围 | 110-300VAC | ||||||||
| 频率范围 | 50/60+HZ (默认), ±10HZ (可设置) | ||||||||
| 输入功率因数 | ≥ 0.99 | ||||||||
| 输入总谐波失真 | ≤ 4% % 线性负载 | ||||||||
| 输出 | |||||||||
| 输出接线方式 | L+N+PE | ||||||||
| 输出电压 | 208/220/230/240VAC | ||||||||
| 输出精度 | ±1% | ||||||||
| 输出频率 | 市电模式：与交流频率相同；电池模式：50/60HZ+-0.1% | ||||||||
| 输出总谐波失真 | 线性负载≤2%，非线性负载≤4%（PF=0.7） | ||||||||
| 输出功率因数 | 1 | ||||||||
| 过载能力 | 交流模式 | 30min@102%~110% 负载; 10min@110%~130% 负载; 30s@130%~150% 负载; 200ms@>150% 负载 | |||||||
| 电池模式 | 10min@102%~110% 负载; 1min@110%~130% 负载; 10s@130%~150% 负载;200ms@>150% 负载 | ||||||||
| 切换时间 | |||||||||
| 交流模式切换至电池模式 | 0ms | ||||||||
| 市电逆变模式切换至旁路模式 | 4ms | ||||||||
| 市电优先模式 | 支持 | ||||||||
| 整机效率 | |||||||||
| 交流模式（满载） | 94.5%@220VAC | 95.5%@220VAC | 95.5%@220VAC | 峰值效率95.5%，满载效率95% | |||||
| 电池模式（满载） | 87.5% @24VDC | 88.5% @36VDC | 89.5% @48VDC | 91.5% @72VDC | 91.5% @72VDC | 91.5% @96VDC | 峰值效率95.3%，满载效率94.8%（20只电池） | ||
| 电池 | |||||||||
| 电池类型 | 铅酸电池 | ||||||||
| 电池额定电压 | 24V | 36V | 48V | 72V | 72V | 96V | 192V/216V/240V (可调) | 192V/216V/ 240V (可调) | |
| 电池规格 | 12V 7Ah | 需外接电池 | 12V 7Ah | 需外接电池 | 12V 7Ah | 需外接电池 | 默认16只（外接），16/18/20只可调 | 默认16只（外接），16/18/20只可调 | |
| 内置电池数量 | 2 | 4 | 6 | ||||||
| 充电电流 | 1KR-3KR:1A (默认); 1-2A (可设置) 1KRS-3KRS:5A (默认); 1-12A (可设置) | 1-12A (可设置) 1A (默认) | |||||||
| 充电模式 | 两阶段/三阶段充电 | ||||||||
| 显示 | |||||||||
| LCD | 2×8针/间距2.54mm，支持128位段码，最多4个按键+4个LED，可显示工作模式/负载/输入/输出等 | ||||||||
| 接口 | |||||||||
| RS-232 | 支持Windows 2000/2003/XP/Vista/2008/7/Linux/Unix和MAC | ||||||||
| USB | Windows系列与MAC | ||||||||
| 智能插槽（可选） | SNMP/AS400继电器卡/RS485 | ||||||||
| 环境参数 | |||||||||
| 工作环境温度 | 0~40°C | ||||||||
| 工作环境湿度 | 20%~95% (无凝露) | ||||||||
| 存储温度 | -15~60°C ( 电池 : 0~40°C) | ||||||||
| 海拔 | 海拔不超过1000m；超过1000m需降额，最高4000m，参照IEC62040 | ||||||||
| 噪声 | ≤45db | ||||||||
| 机械规格 | |||||||||
| 机身尺寸（宽×高×深，mm） | 438*88*384 | 438*88*504 | 420*88*438 | ||||||
| 包装尺寸（宽×高×深，mm） | 517*193*560 | 635*193*560 | 635*193*560 | ||||||
| 净重（kg） | 9.5 | 5.5 | 15.5 | 6.5 | 20.5 | 7 | 14（不含电池组） | 15（不含电池组） | |
| 毛重（kg） | 11.5 | 6.5 | 18 | 8.5 | 22 | 9 | 17 | 18 | |
| 标准保修期 | 1年 | ||||||||
参数说明
- 输入频率表原文为“50/60+HZ (default), ±10HZ (can be set)”，默认偏差数值缺失；特性区写 40–70Hz，两处保留，不补造缺失值。
资料来源：MUST 2025 UPS产品画册，PDF 第 14 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
