产品介绍

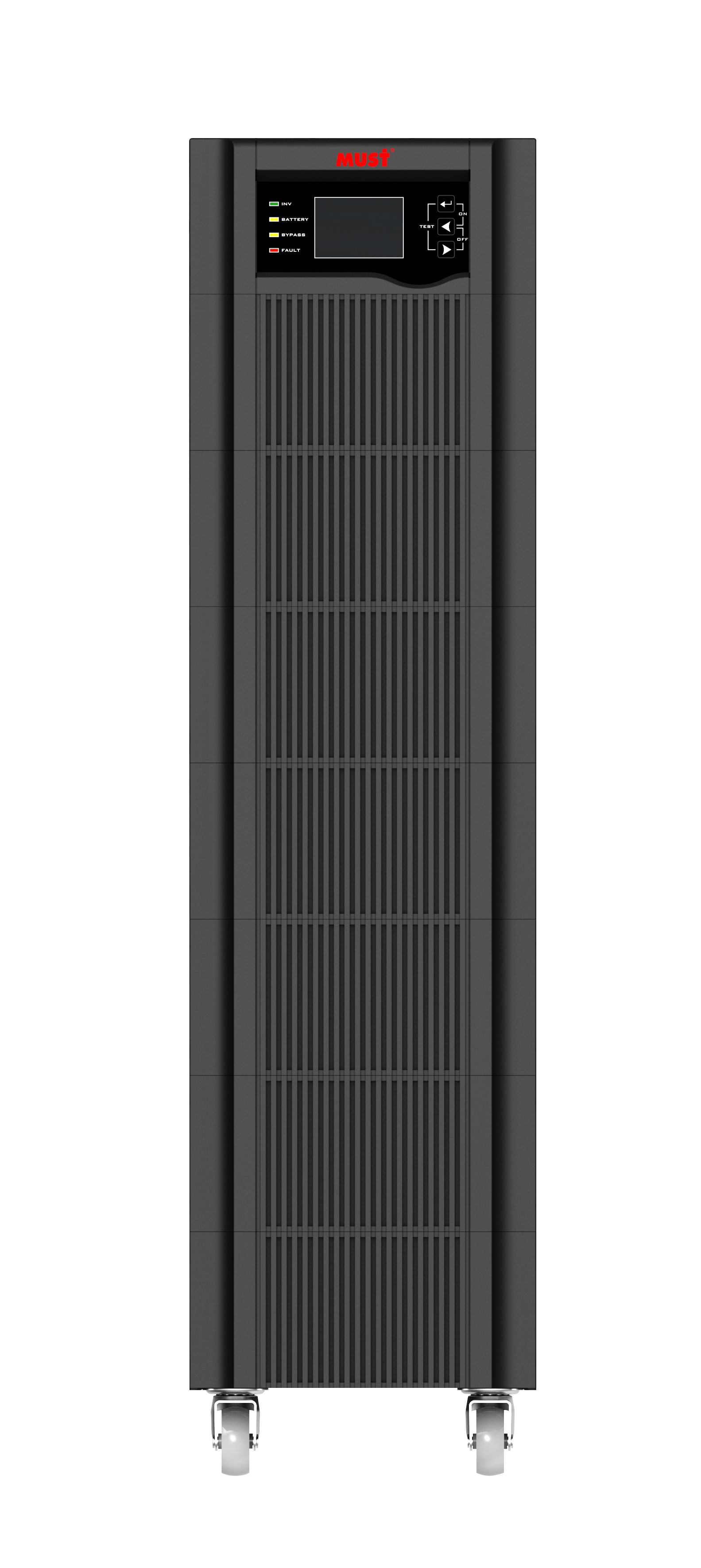

EH5500 系列分体式 6–10kW 版本采用 DSP 数字控制及双变换在线架构，提供可分离电池结构和外接电池长延时配置。适用于 208–240VAC 单相系统，支持可选 SNMP 监测及维护旁路，便于安装和后续维护。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定输出 | 6kVA/6kW；10kVA/10kW |
|---|---|
| 输入/输出相制 | 单相 L+N+PE |
| 输入/输出电压 | 208 / 220 / 230 / 240VAC |
| 输入电压范围 | 110–300VAC |
| 输入功率因数 | ≥0.99 |
| 交流满载效率 | 95%，峰值 95.5% |
| 分体型电池 | 192V，16 节；6kW 型 7Ah，10kW 型 9Ah |
| 外接型电池 | 192 / 216 / 240V，16 / 18 / 20 节可调 |
| 外接型充电电流 | 1–12A 可调 |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
实时状态显示
LCD 与 LED 显示输入、输出、电池及运行状态。
02
双变换在线供电
转电池时间为 0ms，转旁路为 4ms。
03
高效输出
输出功率因数 1.0，交流满载效率 95%、峰值 95.5%。
04
电压设置灵活
输出可设置为 208 / 220 / 230 / 240VAC。
05
宽输入范围
输入范围 110–300VAC，减少因电压波动转入电池的机会。
06
远程监测
可选 SNMP 卡，实现 UPS 远程监测。
07
冷启动与保护
支持电池冷启动及多重保护。
08
分体电池结构
分体型提供可分离的 16 节电池配置，长延时型号使用外接电池。
完整技术参数
| 型号 | EH55 6KS | EH55 6K Split Type | EH55 10KS | EH55 10K Split Type | |
|---|---|---|---|---|---|
| 额定容量 | 6KVA/6KW | 10KVA/10KW | |||
| 输入参数 | |||||
| 输入接线方式 | L+N+PE | ||||
| 额定输入电压 | 208/220/230/240VAC | ||||
| 电压范围 | 110~300VAC | ||||
| 频率范围 | 50/60±6Hz (默认), ±10Hz (可设置) | ||||
| 输入功率因数 | ≥0.99 | ||||
| 输入总谐波失真 | ≤4% 线性负载; ≤6% 非线性负载 (PF=0.7) | ||||
| 输出参数 | |||||
| 输出接线方式 | L+N+PE | ||||
| 输出电压 | 208/220/230/240VAC | ||||
| 输出精度 | ±1% | ||||
| 输出频率 | 在线模式：跟随当前输入频率；电池模式：50 / 60Hz±0.1% | ||||
| 输出谐波失真 | ≤ 2% 线性负载; ≤ 4% 非线性负载 (PF=0.7) | ||||
| 过载能力 | 市电模式 | 30min@102%~110% 负载; 10min@110%~130% 负载; 30s@130%~150% 负载; 200ms@>150% 负载 | |||
| 电池模式 | 10min@102%~110% 负载; 1min@110%~130% 负载; 10s@130%~150% 负载; 200ms@>150% 负载 | ||||
| 切换时间 | |||||
| 切换至电池模式 | 0ms | ||||
| 切换至旁路 | 4ms | ||||
| 市电优先模式 | 支持 | ||||
| 效率 | |||||
| 市电模式（满载） | 峰值效率 95.5%, 满载效率 95% | ||||
| 电池模式（满载） | 峰值效率 95.3%, 满载效率 94.8% (20个 电池) | ||||
| 电池 | |||||
| 电池类型 | 铅酸电池 | ||||
| 额定电池电压 | 192V/216V/240V (可调) | 192V | 192V/216V/240V (可调) | 192V | |
| 电池规格 | 默认 16个 (外接) 16/18/20个 可调 | 7Ah*16 | 默认 16个 (外接) 16/18/20个 可调 | 9Ah*16 | |
| 内置电池数量 | 16 (可分离) | 16 (可分离) | |||
| 充电电流 | 1-12A (可调) | 1A (默认) | 1-12A (可调) | 1A (可调) | |
| 充电模式 | 两阶段/三阶段充电 | ||||
| 显示 | |||||
| LCD | 2×8 PIN / 间距 2.54mm，支持 128 位段码，最多 4 个按键 + 4 个 LED，可显示运行模式、负载、输入、输出等信息 | ||||
| 接口 | |||||
| RS-232 | 支持： Windows 2000/2003/XP/Vista/2008/7/Linux/Unix 及 MAC | ||||
| USB | Windows 系列与 MAC | ||||
| 紧急关机（EPO） | 支持 | ||||
| 智能插槽（可选） | SNMP/ AS400 继电器卡/ RS485 | ||||
| 维护旁路开关（可选） | 支持 | ||||
| 环境参数 | |||||
| 工作环境温度 | 0~40°C | ||||
| 工作环境湿度 | 20%~95%(无凝露) | ||||
| 存储温度 | -15~60°C(电池: 0~40°C) | ||||
| 海拔 | 海拔不应超过 1000m；在 1000m 及以上、最高 4000m 使用时，参照 IEC62040 | ||||
| 噪声 | ≤50db | ||||
| 机械规格 | |||||
| 机身尺寸（宽×高×深，mm） | 200*360*460 | 200*700*460 | 200*360*460 | 200*770*460 | |
| 包装尺寸（宽×高×深，mm） | / | / | / | / | |
| 净重（kg） | 13 | 62 | 13 | 64 | |
| 毛重（kg） | / | / | / | / | |
| 标准质保 | 1年 | ||||
资料来源：MUST 2025 UPS产品画册，PDF 第 12 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
