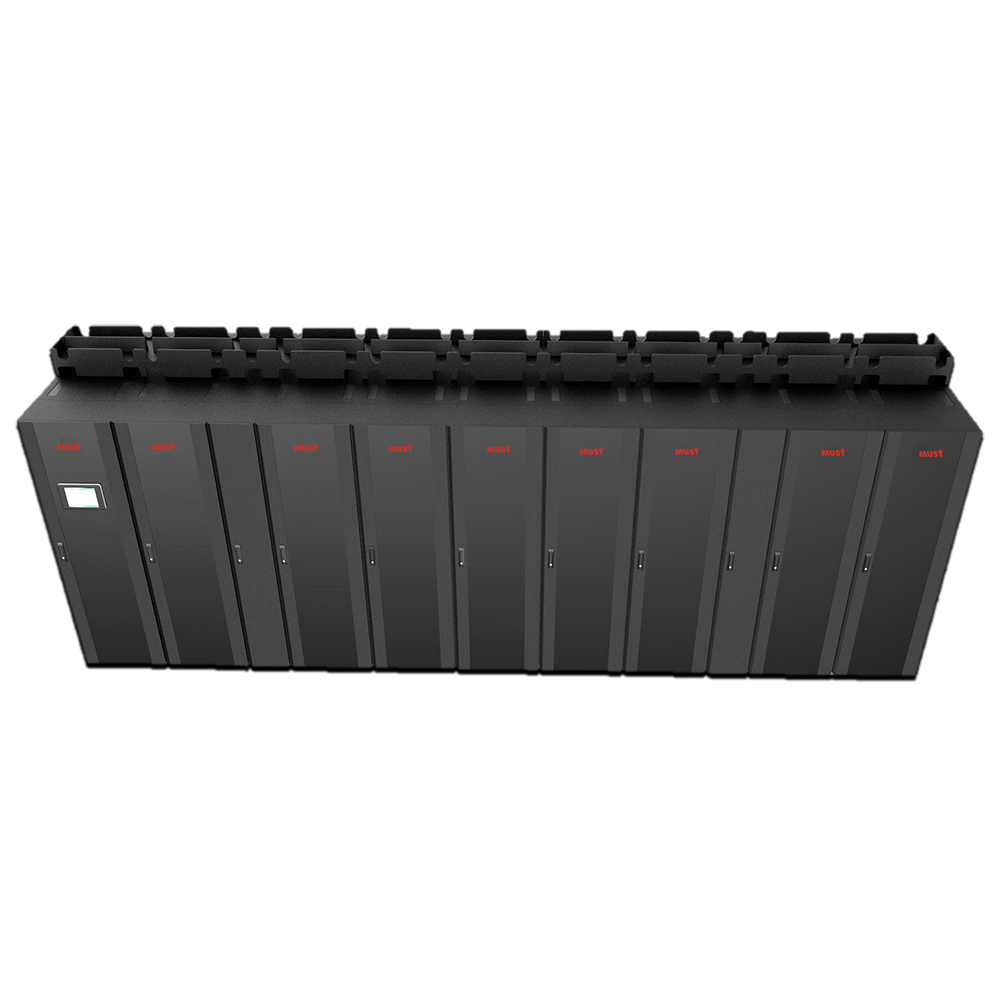

室内单排微模块数据机房定制型方案

产品解析

方案特点

监控系统

• 通过监控接口远程管理系统，包括查看、控制、报警微型数据中心的各种状态信息；
• 本地10英寸触控屏+WEB访问，各种信息一目了然；
• 短信、声光、邮件等多种告警方式，安全可靠；
• 支持门禁、视频管理。

模块化空调系统

• 机架式空调：3.9~12KW；
• 行级空调：5-41kW；
• 多种制冷量及机组形式供选择，可灵活组合方案；
• 变频压缩机+EC风机，高效制冷，绿色节能；
• CFD热仿真模拟，确保整机无热点。

模块化电源系统

• UPS功率段：6kA-60kVA；
• UPS、配电模块均采用机架式设计；
• 配电模块根据项目定制，支持N+1和2N高可用性方案设计；
• 内置C级防雷器；
• 标配电能检测，与监控系统配合进行能耗及PUE统计。

模块化机柜系统

• 采用独立的冷/热通道+机柜框体耦合设计，前门为玻璃门，后门为钣金门，美观可靠；
• 机柜静态承重1800kg；
• 多种机柜尺寸可供选择；
• 多种机柜附件可供选择；
• 标配电磁锁及应急开门装置，安全可靠。

方案优点

1.节约总投资

• 可直接安装在楼宇水泥地面上，无需架空地板，无需专用机房即插即用、设备集成调试简化、IT运维人员投入节约；
• 封闭式架构，产品运行更加节能，PUE<1.5，电费比原有分散建设方案低30%以上；
• 使用机架式制冷单元，水平送风且靠近热源，送风距离大大缩短，从而减少了距离导致的气流压力损失和冷空气的泄漏损失，提高了冷量的利用效率。

2.一体化运维与监控，保障业务连续性

• 自带完整的动环监控系统，可以远程访问，实时浏览，告警以及建设内部集中管理平台。随时了解设备运行状态；
• 可通过多种传感器、实现对机房内各功能模块的不间断监控，监控功能包括供配电监测、UPS监测、空调设备监测、微环境温度监测、机房漏水监测、报警功能、远程管理等；
• 监控系统支持web访问，轻松实现远程监控和管理各功能模块；
• 一体化设备，维护服务职责界面归一，更利于保障设备运行连续性。

3.工程方案产品化，提升运营可靠性

• 把原来的各个专业化的子系统，UPS供配电、空调制冷、机柜结构、监控等无缝整合成一体化产品，在工厂生产并测试和调试，现场工程与调试工作量大大减少；去工程化设计使得数据中心建设设备化、快速化、个性化成为可能；
• 专业研发工程师设计和匹配，并经过严谨的开发流程验证，确保产品化的可靠性；
• 模块化设计，可以按需建设，分步实施，并且可以根据需求，按照不同负荷和不同应用独立设计、独立运行，有效降低了机房的复杂性，降低了建设和运营成本。依据机房尺寸和单柜功耗，可灵活选择配置，满足扩容要求。

4.快速部署和整体设备搬迁，加快业务上线效率

• 一体化设备，工厂集成，便于业务快速上线，1天可以完成安装；
• 一体化设备，全封闭系统，即插即用，网点与分行业务搬迁更为方便；
• 支持按需建设，后期扩容时，模块化机房与辅助设施均可按模块的形式进行扩展；
• 适配多种IT设备，IT机柜内灵活安装服务器、存储、网络设备。

5.产品标准化，简化部署和管理复杂度

• 标准化产品，针对各级网点和支行定义标准化方案，便于试点成熟后的批量复制；
• 产品标准化之后，管理流程，产品备件，技能培训，服务安装等都可以简化，便于管理和量化。
