产品介绍

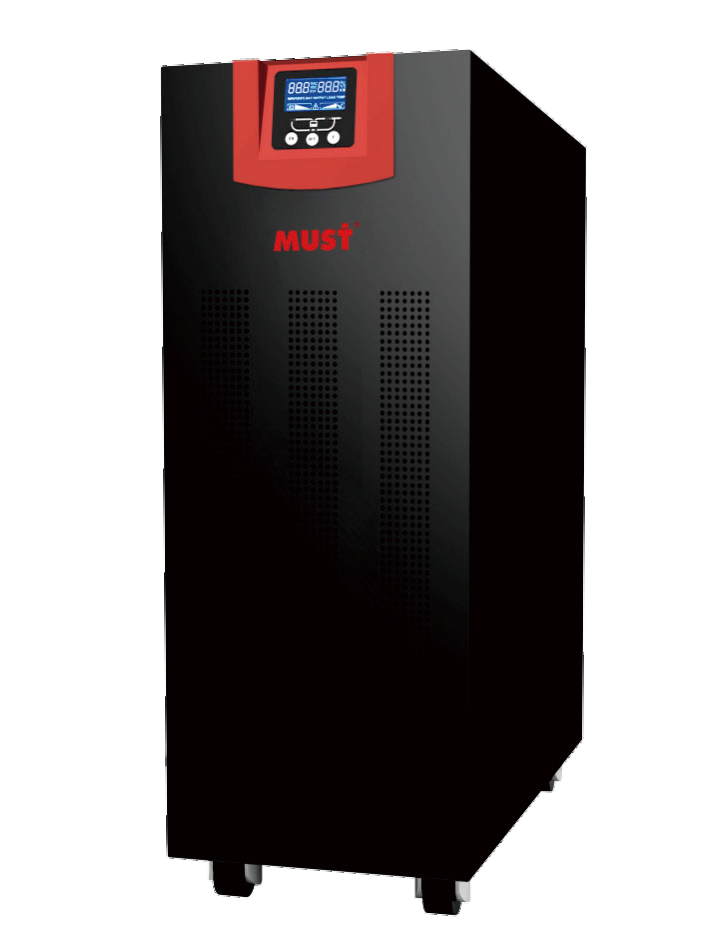

EH9115 系列单进单出版本为 3–30kVA、2.4–24kW 工频在线式 UPS。采用 DSP 全数字控制及输出隔离变压器，配合外接铅酸电池、ECO 节能及 EPO 紧急关机，适用于需要稳定 220VAC 电源的设备。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 额定视在功率 | 3 / 6 / 10 / 15 / 20 / 30kVA |
|---|---|
| 额定有功功率 | 2.4 / 4.8 / 8 / 12 / 16 / 24kW |
| 相制 | 单相输入，单相输出 |
| 输入电压 | 220VAC±25% |
| 输出电压 | 220VAC±1% |
| 电池模式输出频率 | 50/60Hz±0.5% |
| 电池配置 | 192VDC，16 节外接铅酸电池 |
| 转换效率 | ≥85%（满载） |
| 防护等级 | IP20 |
| 工作温度 | 0–45°C |
| 标准保修 | 1 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
DSP 全数字控制
输出纯正弦波，提升动态调节能力和输出稳定性。
02
输出隔离变压器
降低负载对 UPS 的影响，增强电气隔离。
03
负载适应能力
画册说明 0–100% 负载变化无需切至旁路，适合混合负载。
04
快速切换
市电转电池 0ms，逆变器与旁路切换 <4ms。
05
冷启动
提供冷启动功能。
06
来电恢复可选
可按配置选择自动或手动重启。
07
全面保护
具备输入/输出过欠压、电池过充过放、过载、短路和过温保护及蜂鸣报警。
08
宽输入范围
适应用电环境中的电压波动。
09
自诊断与并联控制
开机自动检查关键电路，并联系统采用同步均流控制。
10
ECO 与 EPO
支持 ECO 节能工作模式和 EPO 紧急关机。
完整技术参数
| 型号 | EH9115-3KS | EH9115-6KS | EH9115-10KS | EH9115-15KS | EH9115-20KS | EH9115-30KS |
|---|---|---|---|---|---|---|
| 额定容量 | 2.4KW | 4.8KW | 8KW | 12KW | 16KW | 24KW |
| 输入 | ||||||
| 电压范围 | 220VAC±25% | |||||
| 频率范围 | 50 Hz/60Hz±5%(可选±10%) | |||||
| 功率因数 | ≥ 0.99 | |||||
| 输出 | ||||||
| 额定电压 | 220VAC±1% | |||||
| 频率 | 50/60Hz±0.5% (电池模式) | |||||
| 波形失真 | 纯正弦波，阻性负载≤5%；非线性负载≥3% | |||||
| 并机不平衡度 | 125%过载可持续2分钟，150%过载可持续30秒 | |||||
| 过载能力 | 3:1 | |||||
| 波峰系数 | <5% | |||||
| 电池 | ||||||
| 电池类型 | 铅酸电池 | |||||
| 电池额定电压 | 192VDC | |||||
| 电池规格 | 12V 7Ah | |||||
| 电池数量 | 16只（外接） | |||||
| 内置电池型备用时间 | 外接电池（备用时间由电池容量决定） | |||||
| 其他参数 | ||||||
| 切换时间 | 交流-电池切换0ms；逆变-旁路切换<4ms | |||||
| 防护等级 | IP20 | |||||
| 转换效率 | ≥85%（满载） | |||||
| 环境参数 | ||||||
| 工作环境 | 0°C ~45°C | |||||
| 相对湿度 | 0~93%( 无凝露 ) | |||||
| 海拔 | ≤1500m | |||||
| 噪声强度 | <53dB（距离1m） | <55dB（距离1m） | <58dB（距离1m） | |||
| 机械规格 | ||||||
| 机身尺寸（宽×高×深，mm） | 260*501*533 | 260*717*560 | 370*900*655 | 455*1055*830 | ||
| 包装尺寸（宽×高×深，mm） | / | / | / | / | / | / |
| 净重（kg） | 40 | 65 | 79.5 | 122 | 152 | 210 |
| 毛重（kg） | / | / | / | / | / | / |
| 标准保修期 | 1年 | |||||
参数说明
- 原表“并联不平衡度”行填入过载持续时间，“过载能力”行填 3:1，“波峰系数”行填 <5%，字段与内容明显错配；完整表保留原值并标注。
- 原表波形失真写“阻性负载≤5%；非线性负载≥3%”，不将 ≥ 擅改为 ≤。
资料来源：MUST 2025 UPS产品画册，PDF 第 18 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
