产品介绍
高频离网太阳能逆变器，提供1、1.5、2、3和5kW功率，采用120V交流输出。内置MPPT控制器，电池电压、光伏电压和充电电流随型号配置，可选WiFi监测并支持BMS通信。
INVERTERS

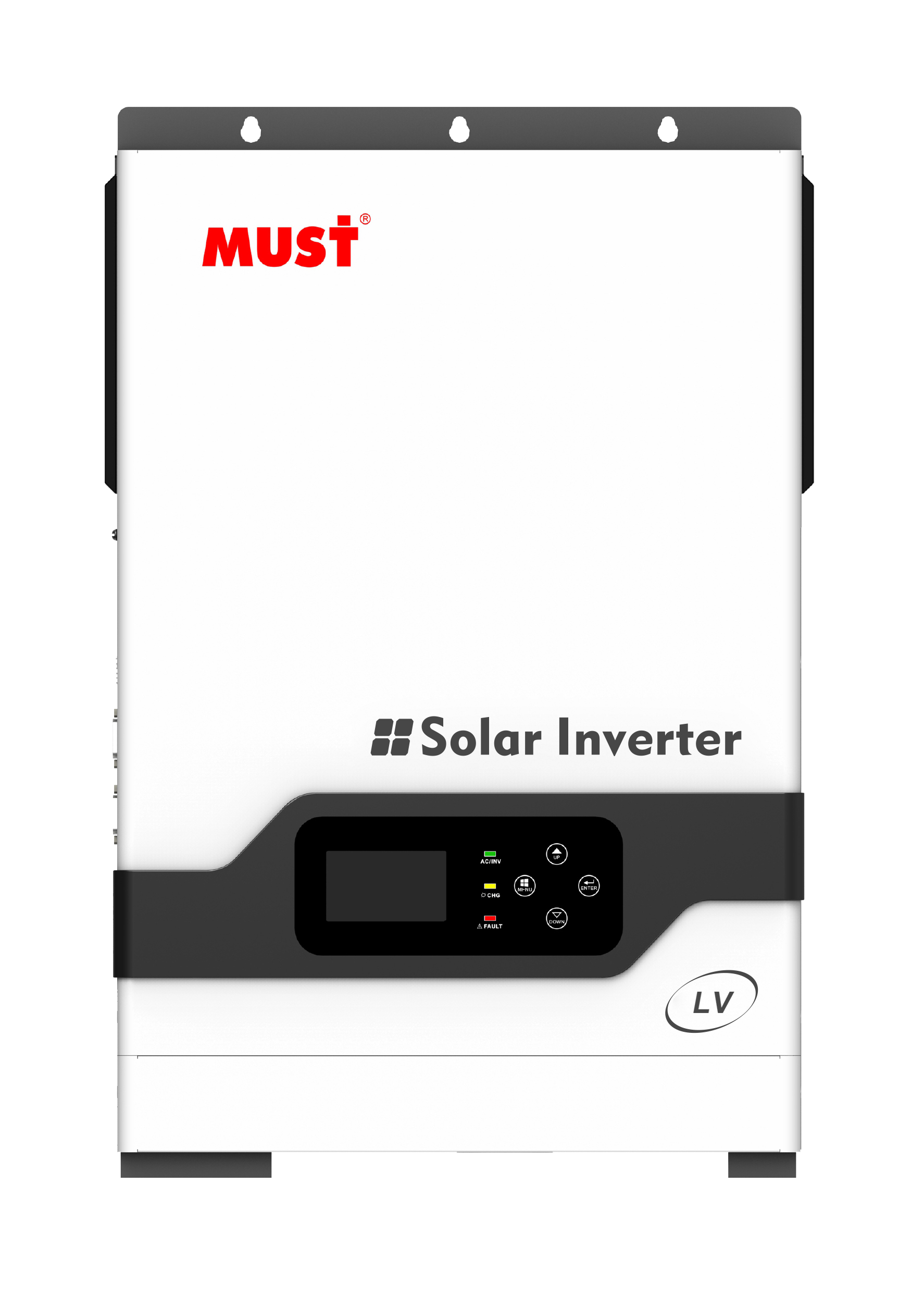

PV1800 LV 系列
高频离网太阳能逆变器，提供1、1.5、2、3和5kW功率，采用120V交流输出。内置MPPT控制器，电池电压、光伏电压和充电电流随型号配置，可选WiFi监测并支持BMS通信。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | PV18-1012 LV；PV18-1512 LV；PV18-2024 LV；PV18-3024 LV；PV18-3048 LV；PV18-5048 LV |
|---|---|
| 额定输出功率 | PV18-1012 LV：1kW；PV18-1512 LV：1.5kW；PV18-2024 LV：2kW；PV18-3024 LV：3kW；PV18-3048 LV：3kW；PV18-5048 LV：5kW |
| 电池电压 | 1012/1512：12VDC；2024/3024：24VDC；3048/5048：48VDC |
| 交流输出电压 | 120VAC±5% |
| 最大光伏输入功率 | 1012/1512/2024/3024/3048/5048分别750/750/1500/4000/5000/6000W |
| 最大光伏开路电压 | 1012/1512/2024/3024/3048/5048分别105/145/160/450/450/500V |
| MPPT电压范围 | 1012：15-105V；1512：15-130V；2024：30-128V；3024/3048：90-430V；5048：90-450V |
| 最大太阳能充电电流 | 1012/1512/2024：60A；3024/3048：100A；5048：120A |
| 最大交流充电电流 | 1012/1512/2024/3024/3048/5048分别10/10/40/80/60/100A |
| 逆变峰值效率 | 90%-93% |
| 工作温度 | -10至50°C |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
纯正弦波
输出功率因数1，120V交流输出。
02
MPPT充电
1/1.5/2kW型号60A；3kW型号100A；5kW型号120A，以参数表为准。
03
发电机兼容
支持发电机备用输入。
04
监测与通信
可选WiFi，支持CAN/RS485 BMS通信。
完整技术参数
| 主要参数 | ||||||
|---|---|---|---|---|---|---|
| 型号 | PV18-1012 LV | PV18-1512 LV | PV18-2024 LV | PV18-3024 LV | PV18-3048 LV | PV18-5048 LV |
| 电池系统标称电压 | 12VDC | 12VDC | 24VDC | 24VDC | 48VDC | 48VDC |
| 逆变输出 | ||||||
| 额定功率 | 1000W | 1500W | 2000W | 3000W | 3000W | 5000W |
| 浪涌功率 | 1000W 1500W 4000W 6000W 6000W 10000W | |||||
| 波形 | 纯正弦波 | |||||
| 交流稳压精度（电池模式） | 120VAC ±5% | |||||
| 逆变效率（峰值） | 90%~93% | |||||
| 切换时间 | 10ms (UPS / UL) 20ms (APL) | |||||
| 交流输入 | ||||||
| 电压 | 120VAC | |||||
| 可选电压范围 | 107~132VAC(UL) | |||||
| 频率范围 | 50Hz / 60Hz(自动识别) | |||||
| 电池 | ||||||
| 标称电压 | 12VDC | 12VDC | 24VDC | 24VDC | 48VDC | 48VDC |
| 浮充电压 | 13.7VDC | 13.7VDC | 27.4VDC | 27.4VDC | 54.8VDC | 54.8VDC |
| 过充保护 | 15VDC | 15VDC | 30VDC | 30VDC | 60VDC | 60VDC |
| 太阳能与交流充电器 | ||||||
| 最大光伏阵列开路电压 | 105V | 145V | 160V | 450VDC | 450VDC | 500VDC |
| 最大太阳能充电电流 | 60A | 60A | 60A | 100A | 100A | 120A |
| 光伏阵列 MPPT 电压范围 | 15~105VDC | 15~130VDC | 30~128VDC | 90-430VDC | 90-430VDC | 90-450VDC |
| 光伏输入功率 | 750W | 750W | 1500W | 4000W | 5000W | 6000W |
| 最大效率 | 98% | |||||
| 最大交流充电电流 | 10A | 10A | 40A | 80A | 60A | 100A |
| 最大充电电流 | 70A | 70A | 100A | 100A | 100A | 120A |
| 其他参数 | ||||||
|---|---|---|---|---|---|---|
| 型号 | PV18-1012 LV | PV18-1512 LV | PV18-2024 LV | PV18-3024 LV | PV18-3048 LV | PV18-5048 LV |
| 机械规格 | ||||||
| 机身尺寸（宽×高×深，mm） | 224*321*95 | 255*321*125 | 254.5*367.4*103 | 322*486*134 | 425*527*145 | |
| 包装尺寸（宽×高×深，mm） | 410*188*300 | 416*216*342 | 436*189*331 | 575*425*229 | 632*257*548 | |
| 净重（kg） | 5.0 | 5.5 | 5.5 | 10 | 17.8 | |
| 毛重（kg） | 6.0 | 6.5 | 6.5 | 11 | 20.4 | |
| 其他参数 | ||||||
| 湿度 | 5% 至 95% 相对湿度 (无凝露) | |||||
| 工作温度 | -10°C~50°C | |||||
| 存储温度 | -15°C~60°C | |||||
| 标准保修期 | 2 年 | |||||
| 认证与标准 | ||||||
| CE-LVD (IEC62109-1, EN IEC62109-2); UKCA-(BS EN 62109-1, BS EN 62109-2) | ||||||
参数说明
- 画册特点称内置80A MPPT，但参数表分别为60A、100A或120A，本页按具体型号参数表列示。
- 1012型号MPPT上限和最大开路电压同为105V，原表值保留；设计光伏阵列前需核实安全工作范围。
资料来源：MUST 2026 产品画册 V07.22，第 31 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
