产品介绍

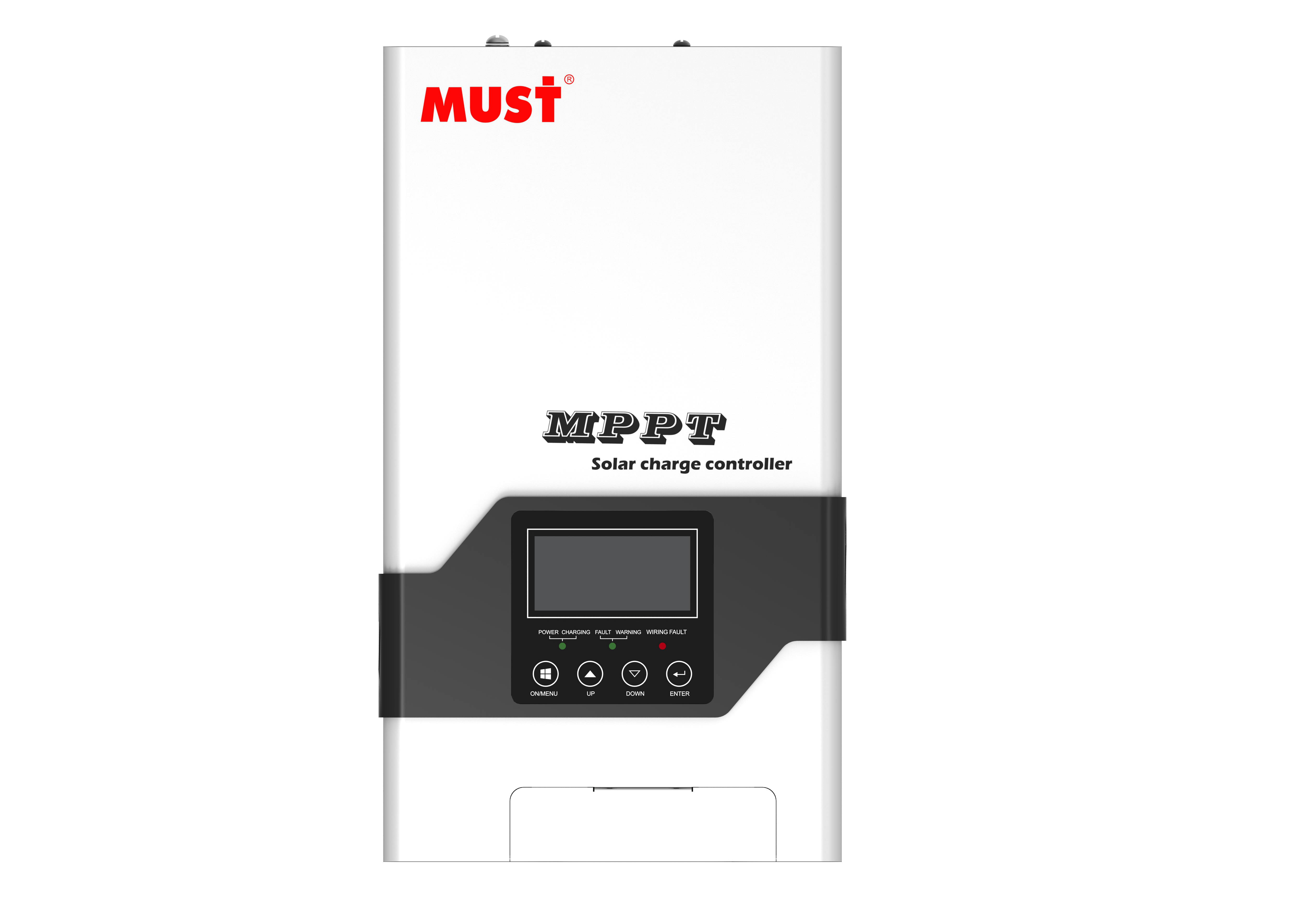

MPPT太阳能充电控制器，提供60A、80A和100A型号，支持12V、24V、36V及48V电池。各型号在不同电池电压下的最大光伏输入功率为 0.94–6.25kW。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | PC18-6025F；PC18-8025F；PC18-10025F |
|---|---|
| 额定充电电流 | 6025F：60A；8025F：80A；10025F：100A（40°C环境下持续） |
| 电池电压 | 12/24/48VDC自动识别；36V手动设置 |
| 最大光伏输入功率（12V） | 6025F/8025F/10025F分别940/1250/1560W |
| 最大光伏输入功率（24V） | 6025F/8025F/10025F分别1880/2500/3120W |
| 最大光伏输入功率（36V） | 6025F/8025F/10025F分别2820/3750/4680W |
| 最大光伏输入功率（48V） | 6025F/8025F/10025F分别3760/5000/6250W |
| 最大光伏输入电压 | 12V系统100V；24/36/48V系统245V |
| MPPT电压范围 | 12V：15-95V；24V：30-230V；36V：45-230V；48V：60-230V |
| 最大直流负载电流 | 10025F：100A；其他型号未标注 |
| 峰值转换效率 | 98%；MPPT效率99% |
| 防护等级 | IP20，室内使用 |
| 工作温度 | -10至55°C |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
宽范围电池兼容
支持12-48V锂电池、胶体及铅酸电池，12/24/48V自动识别，36V手动设置。
02
太阳能输入
24/36/48V系统最高245V光伏输入；12V系统最高100V。
03
智能充电
支持三阶段、并联及均衡充电，配备电池温度传感器端子BTS。
04
操作便捷
LCD监测与控制，壁挂式安装。
05
保护与通信
具备反接、过充、短路等保护，支持RS485及USB。
完整技术参数
| 主要参数 | |||||
|---|---|---|---|---|---|
| 型号 | PC18-6025F | PC18-8025F | PC18-10025F | ||
| 电池系统标称电压 | 12V / 24V / 48VDC (自动识别); 36V (可设置) | ||||
| 控制器输入 | |||||
| 电池电压 | 12V / 24V / 36V / 48V | ||||
| 最大太阳能输入电压 | 12V (VBAT) | 100V | |||
| 24V (VBAT) | 245V | ||||
| 36V (VBAT) | 245V | ||||
| 48V (VBAT) | 245V | ||||
| 光伏阵列 MPPT 电压范围 | 12V (VBAT) | 15-95V | |||
| 24V (VBAT) | 30~230V | ||||
| 36V (VBAT) | 45~230V | ||||
| 48V (VBAT) | 60~230V | ||||
| 最大输入功率 | 12V (VBAT) | 940W | 1250W | 1560W | |
| 24V (VBAT) | 1880W | 2500W | 3120W | ||
| 36V (VBAT) | 2820W | 3750W | 4680W | ||
| 48V (VBAT) | 3760W | 5000W | 6250W | ||
| 电池 | |||||
| 充电设定值 | 富液式电池 | 吸收充电阶段 | 14.2V / 28.4V / 42.6V / 56.8V | ||
| 浮充阶段 | 13.7V / 27.4V / 41.1V / 54.8V | ||||
| AGM (默认) | 吸收充电阶段 | 14.4V / 28.8V / 43.2V / 57.6V | |||
| 浮充阶段 | 13.7V / 27.4V / 41.1V / 54.8V | ||||
| 过充电压 | 15.5V / 30.0V / 45.0V / 60.0V | ||||
| 过充恢复电压 | 14.5V / 29.5V / 44.5V / 59.0V | ||||
| 电池故障电压 | 10.0V / 17.0V / 25.5V / 34.0V | ||||
| 温度补偿系数 | -5mv / °C /单体 (25°C 参考值) | ||||
| 峰值转换效率 | 98% (MPPT 效率 99%) | ||||
| 最大电池电流 | 60A | 80A | 100A | ||
| 最大直流负载电流 | / | / | 100A | ||
| 最大充电电流 | 60A 持续电流，环境温度 40°C 环境 | 80A 持续电流，环境温度 40°C 环境 | 100A 持续电流，环境温度 40°C 环境 | ||
| 显示与保护 | |||||
| 保护功能 | 光伏过压断开/恢复连接；电池过压断开/恢复连接；过温断开/恢复连接 | ||||
| 其他参数 | ||
|---|---|---|
| 机械规格 | ||
| 机身尺寸（宽×高×深，mm） | 163.6*306.6*94.9 | 165*284*97 |
| 包装尺寸（宽×高×深，mm） | / | / |
| 净重（kg） | 3 | 4 |
| 毛重（kg） | / | / |
| 其他参数 | ||
| 安装方式 | 壁挂式 | |
| 环境防护等级 | 室内 | |
| 外壳 | IP20 | |
| 散热方式 | 风扇冷却 | |
| 工作温度范围 | -10~55°C | |
| 环境湿度 | 0~90% 相对湿度 (无凝露) | |
| 海拔 | ≤3000m | |
| 认证与标准 | ||
| CE-LVD: EN 62109-1:2010; EN 62109-2:2011; CE-EMC: EN IEC 61000-6-1:2019 EN IEC 61000-6-3:2021 | ||
参数说明
- 60/80/100A 为额定充电电流；最大光伏输入功率随控制器型号及电池电压变化，详见参数表。
- 245V最大光伏输入仅适用于24/36/48V系统；12V系统上限为100V。
资料来源：MUST 2026 产品画册 V07.22，第 43 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
