产品介绍

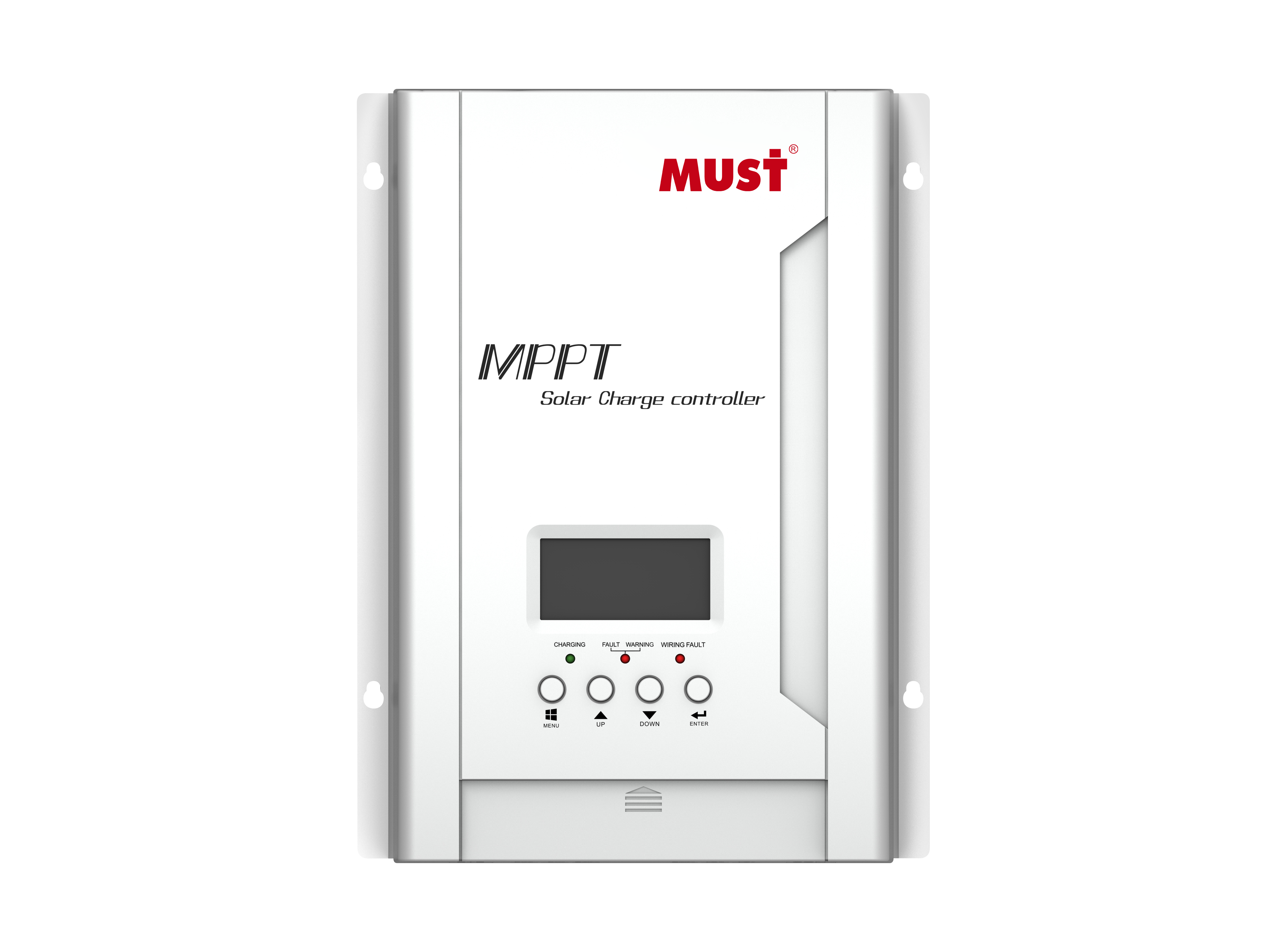

MPPT太阳能充电控制器，提供30A与40A型号，支持12V/24V电池自动识别。各型号在不同电池电压下的最大光伏输入功率为 0.432–1.152kW。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | PC18-3015A；PC18-4015A |
|---|---|
| 额定充电电流 | 3015A：30A；4015A：40A（40°C环境下持续） |
| 电池电压 | 12V/24V自动识别 |
| 最大光伏输入功率（12V） | 3015A：432W；4015A：576W |
| 最大光伏输入功率（24V） | 3015A：864W；4015A：1152W |
| 最大光伏开路电压 | 145V |
| MPPT电压范围 | 60-130VDC |
| 峰值转换效率 | 98%；MPPT效率99% |
| 温度补偿系数 | -5mV/°C/单体，以25°C为参考 |
| 防护等级 | IP30，室内使用 |
| 工作温度 | -10至50°C |
| 通信接口 | RS485 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
高效MPPT
MPPT效率99%，直流转换效率最高98%。
02
智能充电
三阶段充电，提供30A或40A持续充电配置。
03
电池兼容
支持12V/24V锂电池、胶体及铅酸电池。
04
光伏输入
最高145V开路电压，MPPT范围60-130V。
05
温度补偿与通信
电池温度传感器支持自动补偿，配备RS485接口。
完整技术参数
| 主要参数 | ||||
|---|---|---|---|---|
| 型号 | PC18-3015A | PC18-4015A | ||
| 电池系统标称电压 | 12V / 24V (自动识别) | |||
| 控制器输入 | ||||
| 电池电压 | 12V/ 24V | |||
| 开路电压 | 145V | |||
| 光伏阵列 MPPT 电压范围 | 60-130VDC | |||
| 最大输入功率 | 12V | 432W | 576W | |
| 24V | 864W | 1152W | ||
| 电池 | ||||
| 充电设定值 | 富液式电池 | 吸收充电阶段 | 14.2V/28.4V | |
| 浮充阶段 | 13.7V/27.4V | |||
| AGM/胶体/铅酸 (默认) | 吸收充电阶段 | 14.4V/28.8V | ||
| 浮充阶段 | 13.7V/27.4V | |||
| 过充电压 | 15.5V / 30.0V | |||
| 过充恢复电压 | 14.5V / 29.5V | |||
| 电池故障电压 | 10.0V / 17.0V | |||
| 温度补偿系数 | -5mv / °C /单体 (25°C 参考值) | |||
| 峰值转换效率 | 98% (MPPT 效率 99%) | |||
| 最大电池电流 | 30A | 40A | ||
| 最大充电电流 | 30A 持续电流，环境温度 40°C 环境 | 40A 持续电流，环境温度 40°C 环境 | ||
| 通用规格 | ||||
| 散热方式 | 自动冷却 | |||
| 保护功能 | 光伏过压断开/恢复连接；电池过压断开/恢复连接；过温断开/恢复连接 | |||
| 其他参数 | ||
|---|---|---|
| 型号 | PC18-3015A | PC18-4015A |
| 机械规格 | ||
| 安装方式 | 壁挂式 | |
| 机身尺寸（宽×高×深，mm） | 187*255*72mm | |
| 包装尺寸（宽×高×深，mm） | / | |
| 净重（kg） | / | |
| 毛重（kg） | / | |
| 其他参数 | ||
| 环境防护等级 | 室内 | |
| 外壳 | IP30 | |
| 工作温度范围 | -10~50°C | |
| 环境湿度 | 0~90% 相对湿度 (无凝露) | |
| 海拔 | ≤3000m | |
| 认证与标准 | ||
| CE-LVD: EN 62109-1:2010 | ||
参数说明
- 30/40A 为额定充电电流；最大光伏输入功率随控制器型号及电池电压变化，详见参数表。
资料来源：MUST 2026 产品画册 V07.22，第 44 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
