产品介绍

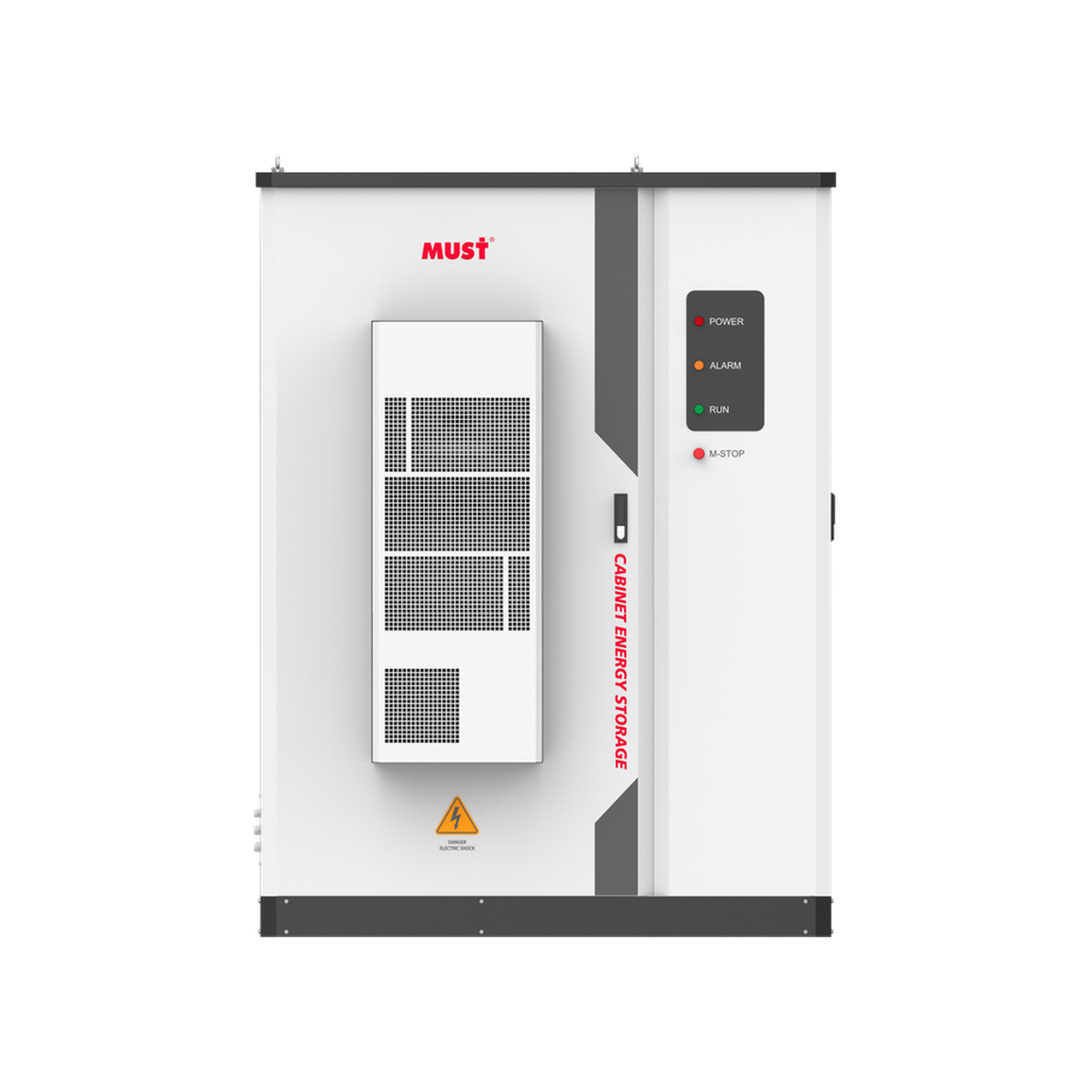

一体化工商业储能柜，集成 36kW、40kW、50kW 或 60kW 逆变器及 115.2kWh 磷酸铁锂电池系统。支持最多 4 台离网并联或 10 台并网并联，采用空调冷却与智能风冷，内置隔离变压器，并集成消防、烟雾及气体检测。落地式结构仅需外部线缆连接，便于快速部署。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | ESG-11536；ESG-11540；ESG-11550；ESG-11560 |
|---|---|
| 额定交流功率 | ESG-11536：36kW；ESG-11540：40kW；ESG-11550：50kW；ESG-11560：60kW |
| 电池额定电量 / 容量 | 115.2kWh / 200Ah |
| 直流额定电压 / 电压范围 | 576V / 540-648V |
| 电池模块 | 38.4Vdc、200Ah、7.68kWh，风冷 |
| 最大电池放电电流 | 150A |
| 交流输出电压 | 230/400V，三相四线 + PE |
| 最大光伏输入功率 | ESG-11536：54kW；ESG-11540：60kW；ESG-11550：75kW；ESG-11560：100kW |
| 最大光伏电压 / MPPT 电压范围 | 1000V / 150-850V |
| MPPT 跟踪器数量 / 组串数 | 4 / 8 |
| 交流最高效率 / 通用参数最高效率 | 98.6% / 95.5%（原表分项列示） |
| 防护等级 | IP54 |
| 尺寸（宽 × 高 × 深） | 1707 × 2317 × 1222mm |
| 净重（含 MPPT 模块） | ESG-11536：895kg；ESG-11540：918kg；ESG-11550：935kg；ESG-11560：950kg |
| 质保 | 10 年 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
容量与并机
单柜电量 115.2kWh，支持最多 4 台离网并联或 10 台并网并联。
02
集成逆变器
内置 36kW、40kW、50kW 或 60kW 逆变器，适应多种工商业应用。
03
磷酸铁锂电池
采用高稳定性磷酸铁锂电芯，画册标注循环寿命超过 8000 次。
04
消防与双重冷却
集成灭火系统、烟雾和气体检测，采用空调冷却与智能风冷。
05
宽温运行
环境温度 -20°C 至 55°C，高于 45°C 时降额运行。
06
一体化落地安装
立式柜体内置隔离变压器，仅需连接外部线缆，便于安装部署。
完整技术参数
| 主要参数 | ||||
|---|---|---|---|---|
| 型号 | ESG-11536 | ESG-11540 | ESG-11550 | ESG-11560 |
| 交流规格 | ||||
| 交流额定功率 | 36KW | 40KW | 50KW | 60KW |
| 最大交流输出电流 | 60A | 66A | 84A | 91.2A |
| 峰值输出功率 | 39600VA; 60s | 44000VA,60s | 55000VA,60s | 64000VA,60s |
| 额定输出电压 | 230V/400V | |||
| 额定频率 | 50Hz/60Hz | |||
| 输出电流总谐波失真（THDi） | 3% | |||
| 切换时间 | 10ms | |||
| 电网结构 | 3 相 4 线 + PE | |||
| 功率因数 | 1-(0.8-0.8) | |||
| 最大效率 | 98.6% | |||
| 电池系统 | ||||
| 直流额定电压 | 576V | |||
| 直流电压范围 | 540~648V | |||
| 额定容量 | 200Ah | |||
| 额定电量 | 115.2KWH | |||
| 最大放电电流 | 150A | |||
| 电芯 | 3.2Vdc 200Ah 磷酸铁锂（LiFePO4） | |||
| 电池模块 | 38.4Vdc 200Ah 7.68KWh，风冷 | |||
| 光伏输入 | ||||
| 最大直流输入功率 | 54KW | 60KW | 75KW | 100KW |
| 最大光伏直流电压 | 1000V | |||
| MPPT 电压范围 | 150~850V | |||
| 额定直流输入电压 | 620V | |||
| 直流输入电压范围 | 150~1000V | |||
| 满载 MPPT 电压范围 | 500~850V | |||
| 额定电流 | 40*4A | 20*8A | ||
| 最大输入电流 | 48*4A | 20*8A | ||
| MPPT 跟踪器数量 / 组串数 | 4/8 | |||
| 交流负载输出（备用） | ||||
| 标称输出功率 | 36000VA | 44000VA | 55000VA | 64000VA |
| 额定输出电压 | 230V/400V | |||
| 标称输出电流 | 52.2A | 58A | 72.5A | 91.2A |
| 电压总谐波失真（线性负载） | 3% | |||
| 切换时间 | <10ms | |||
| 其他参数 | ||||
|---|---|---|---|---|
| 型号 | ESG-11536 | ESG-11540 | ESG-11550 | ESG-11560 |
| 通用参数 | ||||
| 冷却方式 | 空调冷却 + 智能风冷 | |||
| 噪声等级 | ≤75dB | |||
| 温度范围 | -20°C ~ 55°C（>45°C 降额） | |||
| 防护等级 | IP54 | |||
| 最高海拔 | 4000m（>3000m 降额） | |||
| 湿度范围 | 0~95%（无凝露） | |||
| 安装方式 | 立式安装 | |||
| 最大效率 | 95.5% | |||
| 隔离方式 | 内置隔离变压器 | |||
| 保护功能 | 交流过压/欠压、过温、频率异常、交流相序错误、过流、通信故障、风扇故障、绝缘阻抗检测、防孤岛 | |||
| 显示 | 触摸屏 | |||
| 通信接口 | RS485/ CAN/WiFi/GPRS/ 4G | |||
| 机械规格 | ||||
| 机身尺寸（宽×高×深，mm） | 1707*2317*1222 | |||
| 包装尺寸（宽×高×深，mm） | / | |||
| 净重（kg，含 MPPT 模块） | 895 | 918 | 935 | 950 |
| 毛重（kg） | / | / | / | / |
| 保修期 | 10 年 | |||
| 认证与标准 | ||||
| CE-EMC(EN 61000-6-2/-4); CE-LVD(IEC 62109-1/-2); UN38.3 | ||||
参数说明
- 原页标题写 614V，而电池系统技术表的直流额定电压为 576V，参数按技术表收录并保留此差异。
- 交流规格中最高效率为 98.6%，通用参数中最高效率为 95.5%，保留分项数值，不合并为单一效率。
- 光伏额定电流 40*4A 与最大输入电流 48*4A 均适用于 ESG-11536/ESG-11540/ESG-11550，ESG-11560 两项均为 20*8A，保留原表跨列关系。
- 备用输出“标称输出功率”原表分别为 36000/44000/55000/64000VA，与交流额定功率不是同一组数值；完整表均保留。
资料来源：MUST 2026 工商业储能产品画册 V06.17，PDF 第 6 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
