  • PH5000TM 系列高频光伏组串式并网逆变器 (4-15KW)
  • PH5000TM 系列高频光伏组串式并网逆变器 (4-15KW)
PH5000TM 系列高频光伏组串式并网逆变器 (4-15KW) PH5000TM 系列高频光伏组串式并网逆变器 (4-15KW)

PH5000TM 系列高频光伏组串式并网逆变器 (4-15KW)

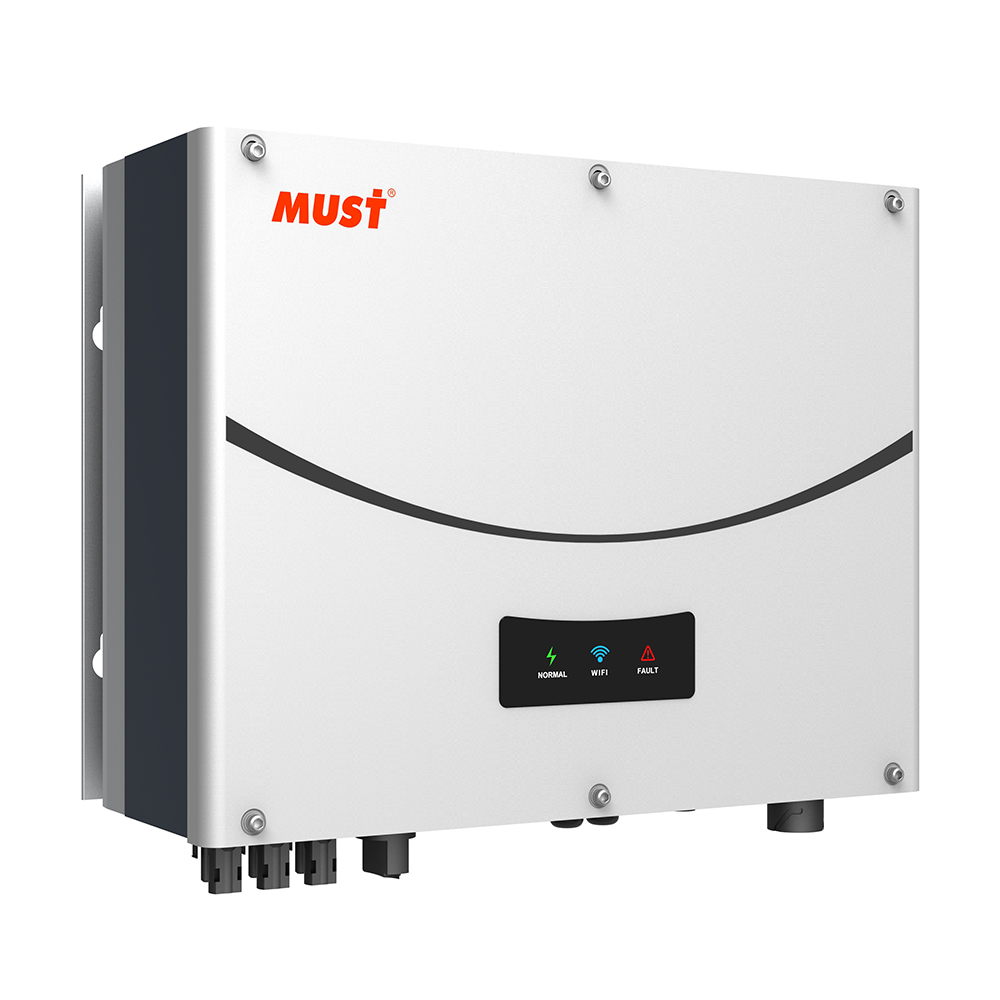

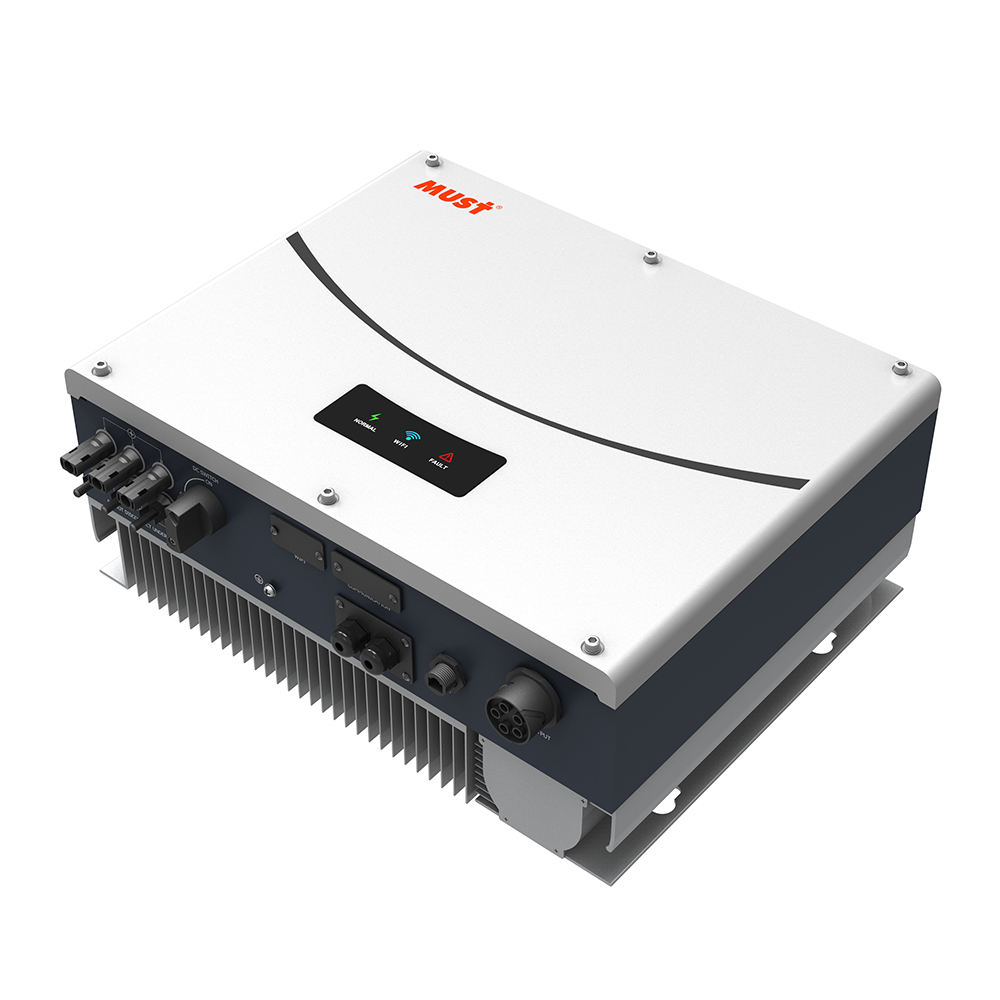

PH5000TM 系列产品是一款三相组串式高频并网逆变器,采用自然冷却进行散热,无风扇结构保证了逆变器的高效率,采用 LED 显示逆变器工作状态,有效提升产品使用寿命。采用 DSP 数字化控制,具备超宽的光伏输入电压,具有全方位的保护功能。在实现效益最大化的同时,大大提升产品的可靠性。

工作方式: 高频光伏组串式并网逆变器

应用领域: 广泛应用于厂房屋顶、农光互补等中小型光伏并网发电系统。

联系购买

性能特点:

  • 采用无风扇及自然散热设计、防护等级达到 IP65、适合各种恶劣环境
  • 采用两路 MPPT 输入,适应不同经纬度安装的太阳能板最大功率跟踪
  • 采用 200-1000V 的宽 MPPT 电压范围设计,保证了太阳能板的合理连接
  • MPPT 效率高达 99.5%

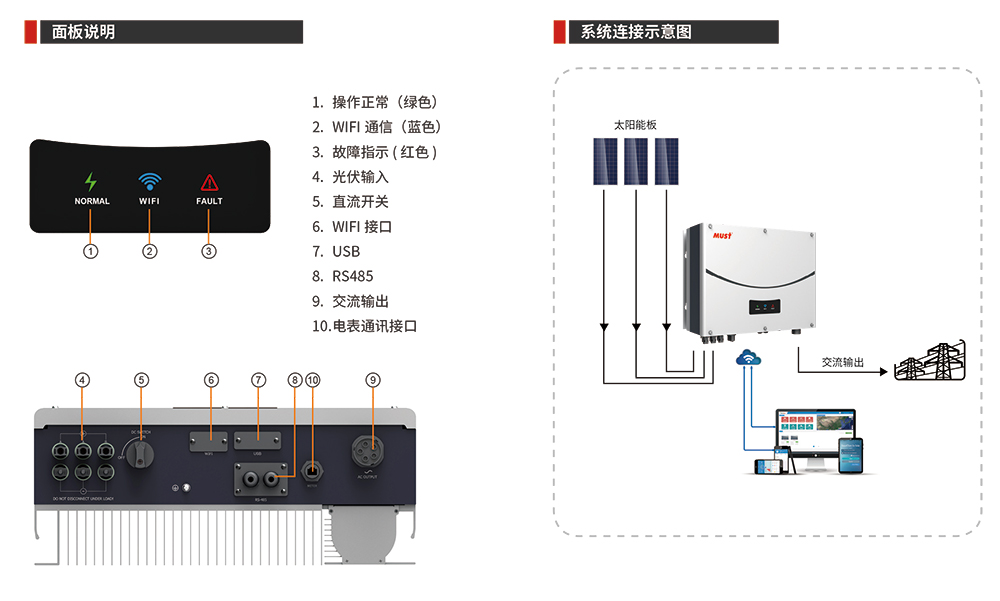

  • 具有多种通讯接口: WiFi、USB、GPRS、RS-485,支持手机 APP 监控数据
  • 适应多个国家电网安规要求
  • 可选防逆流功能(选配)
型号 PH50-4000TM PH50-5000TM PH50-6000TM
交流输出
额定交流输出功率 4000W 5000W 6000W
最大交流视在功率 4400VA 5500VA 6600VA
最大输出电流 6.4A 8A 9.6A
额定交流电压 230V / 400V
交流电压范围 320-478V
交流允许电网频率范围 50±5Hz
60±5Hz
额定输出功率因素 1
功率因素范围 0.8 超前 ~ 0.8 滞后
输出电流谐波(THDI) < 3%
交流连线方式 3W+N+P
输入数据
最大允许接入组串功率 4800W 6000W 7200W
最大直流电电压 1000V
启动电压 160V
额定电压 600V
MPPT 电压范围 200V-1000V
最大输入电流 12.5A / 12.5A
MPPT 数量 / 每路 MPPT 组串数 2/1
直流端子 H4 / MC4 型
效率
最大效率 98.4%
欧洲效率 97.6%
MPPT 效率 99.5%
保护装置 直流反极性保护,输出过流保护,输出过压,集成直流开关,接地故障监测,集成漏电流监测装置
常规参数
尺寸(宽 * 高 * 深)(mm) 500*428*200
重量(kg) 21
工作温度范围 -25℃ – +60℃ ( 45℃以上降额)
噪声排放 ≤ 35dB(A)
海拔高度 3000m
自损(夜间) < 1W
拓扑结构 无变压器
冷却方式 自然冷却
环境保护等级 Ip65
相对湿度 0-100%
其他
交流连接 连接器
显示 LED
接口:USB/WI-FI/RS485/GPRS 是 / 是 / 是 / 可选
质保 标准 5 年 / 10 年( 可选 )
证书许可 CE / IEC62109 / EN50549-1 标准
型号 PH50-7000TM PH50-8000TM PH50-9000TM PH50-10000TM PH50-11000TM
交流输出
额定功率 7000W 8000W 9000W 10000W 11000W
最大视在功率 7700VA 8800VA 9900VA 11000VA 12100VA
最大输出电流 11.1A 12.7A 14.3A 15.9A 17.5A
额定输出电压 230V / 400V
输出电压范围 320-478V
输出频率范围 50±5Hz
60±5Hz
额定输出功率因素 1
功率因素范围 0.8 超前 ~0.8 滞后
输出电流谐波(THDI) < 3%
接线方式 3W+N+PE
输入数据
最大允许接入组串功率 8400W 9600W 10800W 12000W 13200W
最大直流电电压 1000V
启动电压 160V
额定电压 600V
MPPT 电压范围 200V-1000V
最大输入电流 12.5A / 12.5A
MPPT 数量 / 每路 MPPT 组串数 2/1
直流端子 H4 / MC4 型
效率
最大效率 98.4%
欧洲效率 98%
MPPT 效率 99.5%
保护装置 防反接保护 , 输出过流保护,过压保护,集成直流开关,接地故障监测,集成漏电流监测装置
常规参数
尺寸(宽 * 高 * 深)(mm) 500*428*200
重量(kg) 23.2
工作温度范围 -25℃ ~ +60℃( 45℃以上降额)
噪音 ≤ 35dB(A)
海拔高度 3000m
自损(夜间) < 1W
拓扑结构 无变压器
冷却方式 自然冷却
防护等级 Ip65
相对湿度 0-100%
其他
交流连接方式 连接器
显示屏 LED
接口:USB/WI-FI/RS485/GPRS 是 / 是 / 是 / 可选
质保 标准 5 年 / 10 年( 可选 )
证书和许可 CE / IEC62109 / EN50549-1 标准
型号 PH50-12000TM PH50-13000TM PH50-15000TM
交流输出
额定功率 12000W 13000W 15000W
最大视在功率 13200VA 14300VA 16500VA
最大输出电流 19A 20.6A 23.8A
额定输出电压 230V / 400V
输出电压范围 320-478V
输出频率范围 50±5Hz
60±5Hz
额定输出功率因素 1
功率因素范围 0.8 超前 ~0.8 滞后
输出电流谐波(THDI) < 3%
接线方式 3W+N+PE
输入数据
最大允许接入组串功率 14400W 15600W 18000W
最大直流电电压 1000V
启动电压 160V
额定电压 600V
MPPT 电压范围 200V-1000V
最大输入电流 21A / 11A
MPPT 数量 / 每路 MPPT 组串数 2/2+1
直流端子 H4 / MC4 型
效率
最大效率 98.4%
欧洲效率 98%
MPPT 效率 99.5%
保护装置 防反接保护 , 输出过流保护,过压保护,集成直流开关,接地故障监测,集成泄漏电流监测装置
常规参数
尺寸(宽 * 高 * 深)(mm) 500*428*200
重量(kg) 24.8
工作温度范围 -25℃ ~ +60℃( 45℃以上降额)
噪音 ≤ 35dB(A)
海拔高度 3000m
自损(夜间) < 1W
拓扑结构 无变压器
冷却方式 自然冷却
防护等级 Ip65
相对湿度 0-100%
其他
交流连接方式 连接器
显示屏 LED
接口:USB/WI-FI/RS485/GPRS 是 / 是 / 是 / 可选
质保 标准 5 年 / 10 年( 可选 )
证书和许可 CE / IEC62109 / EN50549-1 标准
