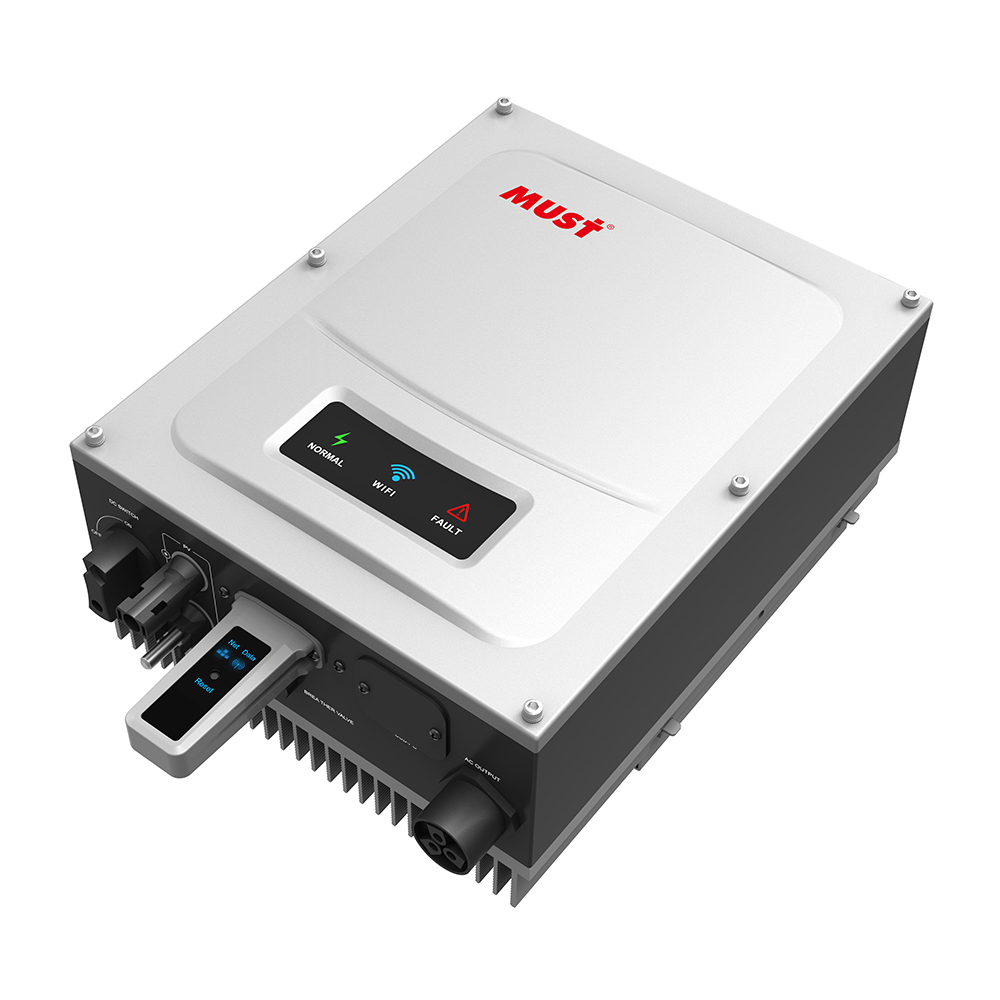

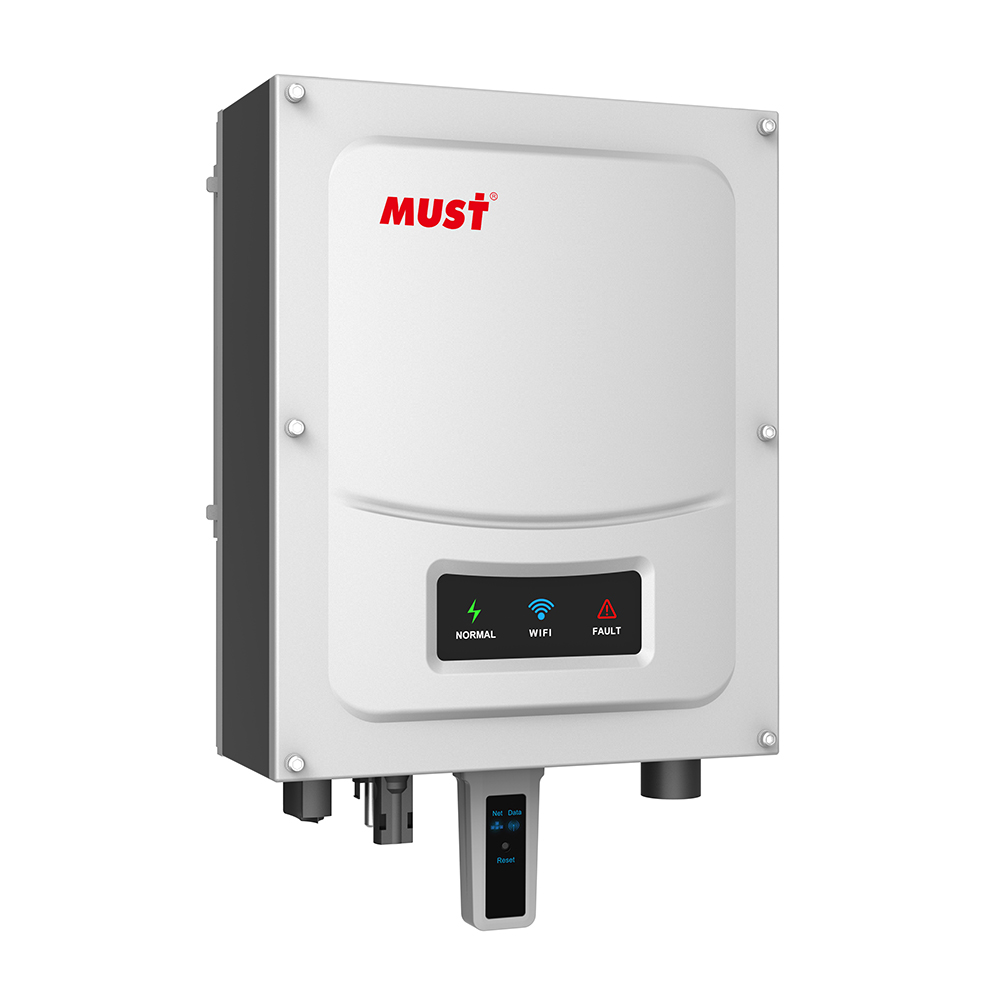

PH5000 系列产品是一款单相组串式高频并网逆变器，采用自然冷却进行散热，无风扇结构保证了逆变器的高效率，采用LED 作为逆变器状态显示，有效提高了产品使用寿命。 此款机器采用DSP 数字控制技术，可以承受较宽的电网电压范围，具有全方位的保护功能; 该系列无噪音，效率高，可靠性强。广泛应用于户用型发电系统。
工作方式： 组串式并网逆变器
应用领域： 广泛应用于户用型发电系统。
| 型号 | PH50-2500 | PH50-3000 | PH50-3600M | PH50-4200M | PH50-4600M | PH50-5000M | PH50-6000M |
|---|---|---|---|---|---|---|---|
| 额定功率（W） | 2500W | 3000W | 3600W | 4200W | 4600W | 5000W | 6000W |
| 光伏输入（DC） | |||||||
| 最大推荐直流功率（W） | 2875W | 3450W | 4100W | 4800W | 5300W | 5750W | 7000W |
| 额定直流工作电压（V） | 360V | ||||||
| 最大直流电压（V） | 550V | ||||||
| 启动电压（V） | 100V | ||||||
| MPPT 电压范围（V） | 80~550V | ||||||
| 最大输入电流（A） | 11A | 11A | 11/11A | 11/11A | 11/11A | 11/11A | 11/11A |
| MPPT 输入数量 | 1 | 2 | |||||
| 每路 MPPT 组串数量 | 1 | ||||||
| 电网输出（AC） | |||||||
| 额定交流输出功率（W） | 2500W | 3000W | 3600W | 4200W | 4600W | 5000W | 6000W |
| 最大交流输出功率（VA） | 2500VA | 3000VA | 3600VA | 4200VA | 4600VA | 5000VA | 6000VA |
| 额定输出电压（V）；范围（V） | 220 / 230 / 240V；180-280V | ||||||
| 交流电网频率（Hz）；范围（Hz） | 50/60；45~55Hz/55-65Hz | ||||||
| 额定输出电流（A） | 10.9A | 13A | 15.7A | 18.3A | 20.0A | 21.8A | 26.1A |
| 最大输出电流（A） | 11.4A | 13.7A | 16.4A | 19.1A | 21.0A | 22.8A | 27.3A |
| 输出电流谐波（THDI） | <3% @ 满载 & THDI<1% | ||||||
| 额定功率因数 | 1 | ||||||
| 功率因数范围 | 0.8 超前 ~ 0.8 滞后 | ||||||
| 交流连接 | 单相 | ||||||
| 效率 | |||||||
| 最大效率 | 97.2% | 97.2% | 97.4% | 97.4% | 97.4% | 97.4% | 97.4% |
| 欧洲效率 | 96.8% | 96.8% | 97.0% | 97.0% | 97.0% | 97.0% | 97.0% |
| MPPT 效率 | 99.5% | ||||||
| 自损（夜间） | <1W | ||||||
| 保护装置 | |||||||
| DC 反接保护 | 是 | ||||||
| 直流输入开关 | 是 | ||||||
| 输出过流保护 | 是 | ||||||
| 输出过压保护 | 是 | ||||||
| 接地故障监测 | 是 | ||||||
| 电网监测 | 是 | ||||||
| 集成漏电保护装置 | 是 | ||||||
| 物特理性 | |||||||
| 尺寸（宽 * 高 * 深）（mm） | 262*368*155 | 262*368*155 | 355*412*153 | 355*412*153 | 355*412*173 | 355*412*173 | 355*412*201 |
| 净重（kg） | 10 | 10 | 13.5 | 13.5 | 14.5 | 14.5 | 16.5 |
| 接口 | |||||||
| 直流连接 | H4/MC4 型 | ||||||
| 交流连接 | 连接器 | ||||||
| 显示 | LED | ||||||
| 通信接口 | Wi-Fi/USB/GPRS | ||||||
| 环境 | |||||||
| 防护等级 | IP65 | ||||||
| 湿度 | 0-100% | ||||||
| 工作温度范围 | 工作温度 -25-60 度，45 度以上时输出降额 | ||||||
| 冷却方式 | 自然冷却 | ||||||
| 噪声指数（典型）[dB] | ≤ 25 | ||||||
| 海拔高度 | <4000 米 | ||||||
| 其他 | |||||||
| 拓扑 | 无变压器 | ||||||
| 保修期 | 标准 5 年 /10 年（可选） | ||||||
| 认证与许可 | CE / IEC62109 / EN50549-1 标准 | CE / IEC62109 / CQC / EN50549-1 标准 | |||||
