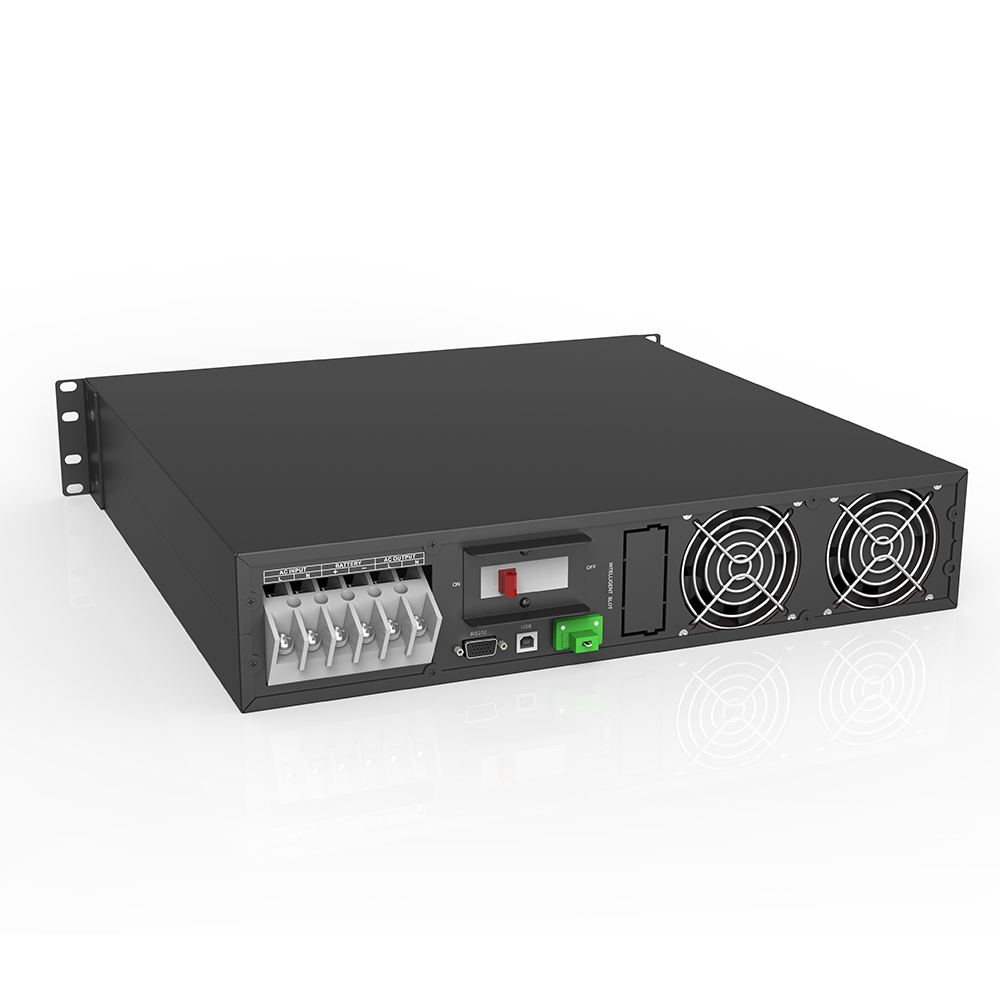

EH5500 系列 高频在线机架式UPS (1KVA-10KVA)

EH5500 是新一代研发的高频在线式UPS,采用先进的DSP 数字化控制技术,有效提升了产品性能和系统可靠性,并实现了更高功率密度,具有体积小、重量轻、工作效率高等特性。有效解决了断电、市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题,为负载提供最佳的电力环境。采用标准2U 机架结构。

工作方式: 高频在线式UPS

应用领域: 广泛应用于通信行业计费中心、通信基站、银行营业网点、ATM 自动取款机及证券、交通、电力、工业等各行业网络办公环境。

联系购买

产品特点:

  • 双变换在线式设计、输出零转换时间、单进单出电压。
  • 采用DSP 数字化控制,各项性能指标优异,使控制系统更加稳定可靠。
  • 采用有源功率因数校正技术(PFC),输入功因接近1,大幅减少了对市电电网的污染。
  • 超宽广的输入电压范围
  • 输入频率范围40 ~ 70Hz,保证接入各种燃油发电机均可稳定工作。
  • 采用LCD+LED 实时显示,用户可直观的了解UPS 运行状态。
  • 具有开机自诊断功能,可及时发现UPS 的隐性故障。
  • 具有交流输入过、欠压保护,输出过载保护、短路保护、温度保护、电池欠压预警保护和电池过充保护等。
  • 整机效率高达95.5%,降低UPS 的电力损耗,节约用户的使用成本。
  • 没有市电的情况下,可直接用电池冷启动。
  • 输入零火线侦测功能,可避免UPS 市电输入零火线接反。
  • 当市电中断,UPS 在电池模式下放电至关机;当市电恢复时,UPS 可自动开机,同时给电池充电,实现无人值守功能。
  • 标配RS232 通讯接口和USB 通讯接口,使UPS 与电脑之间通过电脑视窗实现多功能、多用途的监控管理操作,并可安装SNMP 卡(选配)实现UPS 远程监控功能。
型号H1KRH1KRSH2KRH2KRSH3KRH3KRSH6KRSH10KRS
额定容量1KVA/1KW2KVA/2KW3KVA/3KW6KVA/6KW10KVA/10KW
输入
输入制式L+N+PE
额定输入电压208/220/230/240VAC
电压范围110~300VAC
频率范围50/60±6Hz(默认),±10Hz(可设)
输入功率因数≥ 0.99
输入总谐波≤ 4% 线性负载
输出
输出制式L+N+PE
输出电压208/220/230/240VAC
输出精度±1%
输出频率在线模式:跟随市电频率,电池模式:50/60Hz±0.1%
输出谐波失真≤ 2% 线性负载;≤ 4% 非线性负载(PF=0.7)
输出功率因数1
过载能力3100mmini 市@@1电012模%%~式111:00%%LLooaadd   11m0isn@@电110池2%%模~11式100:%LLooaadd30s@n1310%0~1~503% Load      3s@11300%~~1530%%Load200ms@>150% Load         200ms@>150% Load
转时换间
市电转电池0ms
逆变转旁路4ms
市电优先模式支持
整效机率
市电模式(满载)94.5%@220VAC95.5%@220VAC95.5%@220VAC最高效率 95.5%,满载效率 95%
电池模式(满载)@8274.5V%DC88.5% @36VDC89.5% @48VDC91.5% @72VDC91.5% @72VDC91.5% @96VDC最高效率 95.3%,满载效率 94.8%(20 节电池)
电池
电池类型铅酸电池
电池节数7Ah*2/3/7Ah*4/7Ah*6//
充电电流外置内电置池电组池11KKRRS-3-3KKRR:1SA:5(A(默默认认))1-21A-1(2A可(调可)调)11A-(12标A(机可默调认))
充电模式两段 / 三段充电
显示
LCD 接口2×8PIN/Pitch2.54mm,支持 128 位段码,最多能支持 4 个按键 +4 个 LED,可显示运行模式/ 负载 / 输入 / 输出等
接口
微型 RS-232支持 Windwos 2000/2003/XP/Vista/2008/7/Linux/Unix 和 MAC
USBWindows & MAC
插槽(可选)SNMP/AS400 Relay Card/RS485
环温境度
运行环境温度0~40℃
相对湿度20%~95%(无凝露)
储存温度-15~60℃(电池:0~40℃)
海拔高度海拔高度不应超过 1000m,1000m 以上降额,最高 4000m,参考IEC62040
噪音≤ 45db
物特理性
外形体积(D*W*H)(mm)438*420*88438*600*88438*420*88438*600*88438*420*88438*420*88
净重(kg)9.5/11.56176.521.5710(不含电池包)11(不含电池包)
