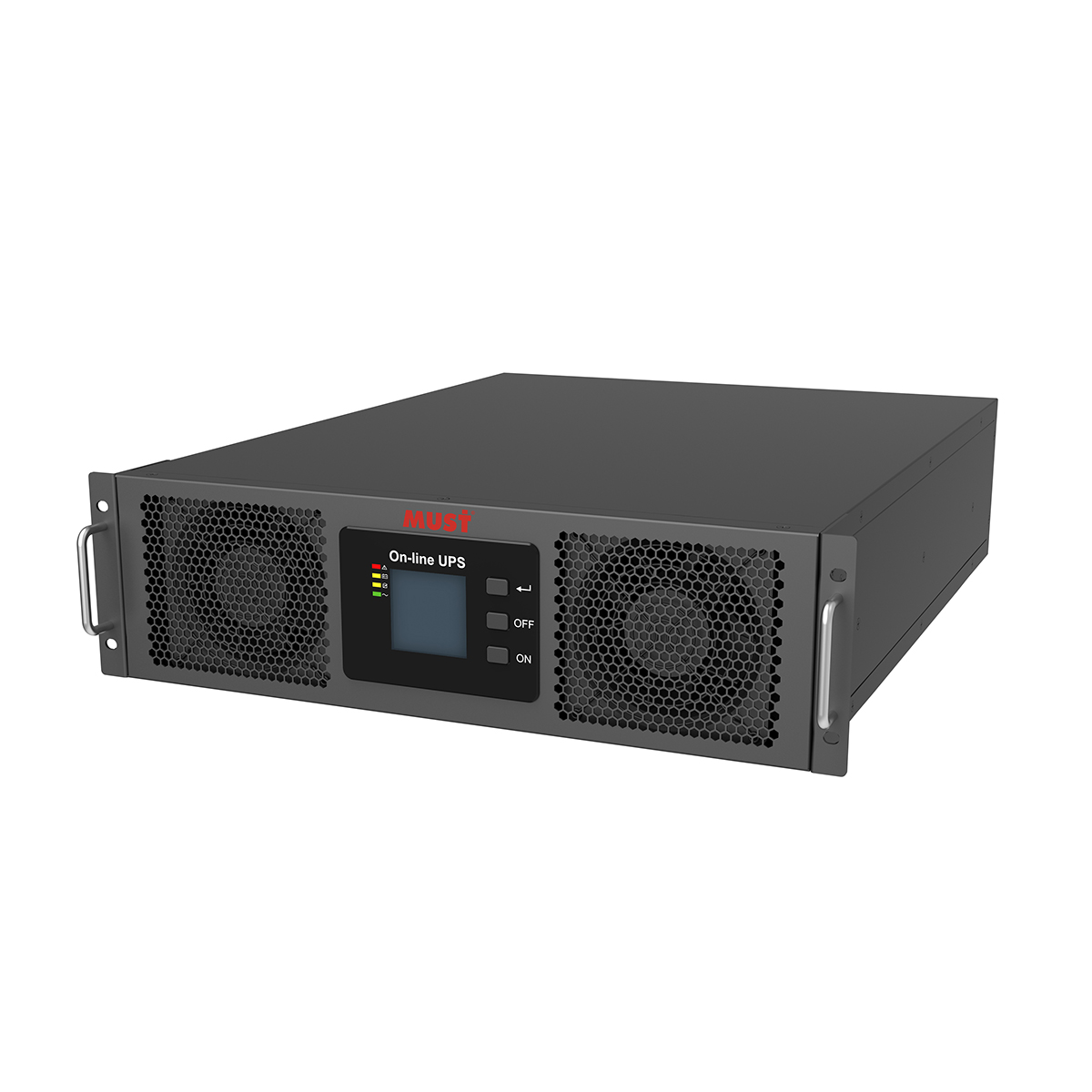

EH9335系列高频在线机架式三进三出UPS (10-40KVA)

EH9335机架式系列是新—代研发的高频在线式 UPS, 采用先进的DSP数字化控制技术,有效提升了产品性能和系统可界性,并实现了更高功率密度,具有体积小、重呈轻、工作效率高等特性。有效解决了断电、市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题,为负载提供最佳的电力环境。采用标准19英寸机架结构,便于安装。

工作方式: 高频在线式三进三出UPS

应用领域: 适用于作为商用服务器、PC 服务器及外围设备、通讯及网络设备其他精密电子设备等电源保护设备。

联系购买

性能特点:

  • 双变换在线式设计、输出零转换时间。
  • 采用DSP数字化控制,各项性能指标优异,使控制系统更加稳定可靠。
  • 采用有源功率因数校正技术(PFC) , 输入功因接近1, 大幅减少了对市电电网的污染。
  • 超宽广的输入电压范围。
  • 输入频率范围40 – 70Hz, 保证接入各种燃油发电机均可稳定工作。
  • 采用 LCD+LED实时显示,用户可直观的了解UPS运行状态。
  • 具有开机自诊断功能,可及时发现UPS的隐性故障。
  • 具有交流输入过、欠压保护,输出过载保护、短路保护、温度保护、电池欠压预警保护和电池过充保护等。
  • 整机效率高达94.5%,降低了UPS的电力损耗,节约用户的使用成本。
  • 没有市电的清况下,可直接用电池冷启动。
  • 当市电中断,UPS在电池模式下放电至关机;当市电恢复时, UPS可自动开机,同时给电池充电,实现无人值守功能。
  • 标配RS232和USB通讯接口,使UPS与电脑之间通过电脑视窗实现多功能、多用途的监控管理操作,并可安装 SNMP卡(选配)实现UPS远程监控功能。
型号 EH9335-10KRS EH9335-15KRS EH9335-20KRS EH9335-30KRS EH9335-40KRS
额定容量 10KVA/9KW 15KVA/13.5KW 20KVA/18KW 30KVA/27KW 40KVA/32KW
输入
输入制式 三相四线+接地
额定输入电压 AC 380V/400V/415V
电压范围 AC 208V~478V
频率范围 45-55Hz at50Hz/54-66Hz at60Hz(自适应)
输入功率因数 ≥0.99
输入电流谐波 ≤3%(100%非线性负载)
旁路范围 旁路保护电压上限:220V:+25%(可选+10%、+15%、+25%)
230V:+20%(可选+10%、+15%)
240V:+15%(可选+10%)
旁路保护电压下限:-45%(可选-20%、-30%)
旁路旁路保护范围:±10%
输出
输出制式 三相四线+接地
输出电压 AC 380V/400V/415V
输出功率因数 0.8/0.9
输出精度 ±1%
输出频率 在线模式:跟随市电频率,电池模式:50/60Hz±0.2%
负载峰值比 3:1
输出谐波失真 ≤2% 线性负载
≤5% 非线性负载
电池
电池节数 可选:DC±192V/204V/216V/228V/240V(±16/17/18/19/20节)
默认:DC±192V
充电电流 10A max
保护
过载保护 负载≤110%,60min;≤125%,10min;≤150%,1min;≥150%立即转旁路
过温保护 正常模式:切换到旁路模式;电池模式:立即关闭输出
紧急关机(EPO) 立即关闭输出
其他
切换时间 市电模式转旁路模式:0ms;市电模式转电池模式:0ms
正常模式(满载) ≥效率94.5%
通讯界面 RS232,RS485,SNMP卡(选配)
节能模式(ECO) 支持
自检功能 支持
并机功能 支持最大4台并机
工作环境
工作温度 0~40℃
储存温度 -25~55℃(电池:0~40℃)
相对湿度 0%~95%(无凝露)
海拔高度 <1500m,超过1500m时按GB/T 3859.2规定降额使用
物理特性
外形体积(D×W×H) 580×443×131
净重(Kg) 32 32.5 33 33.5 34
