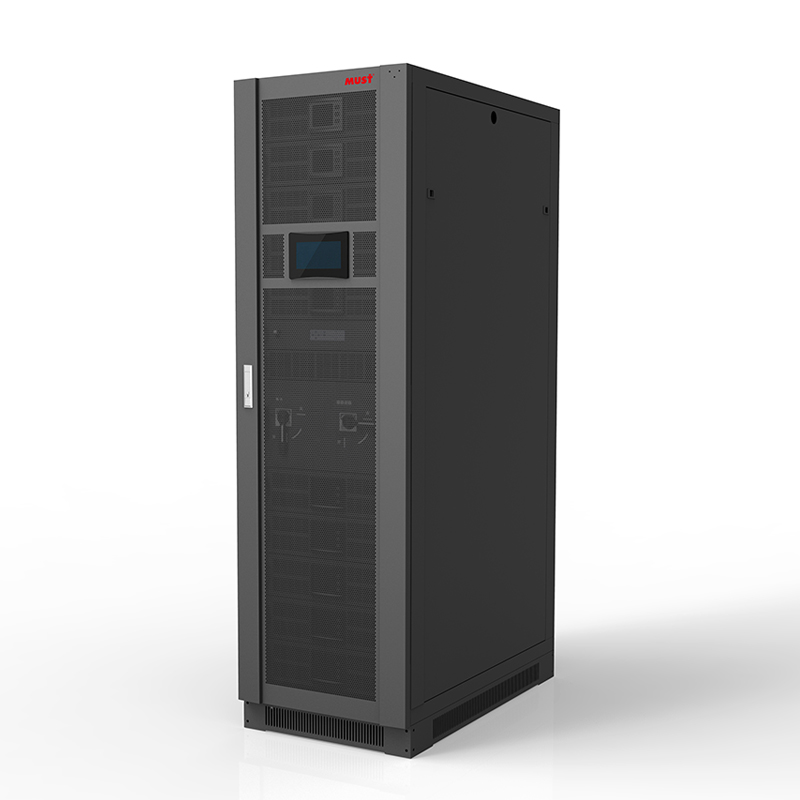

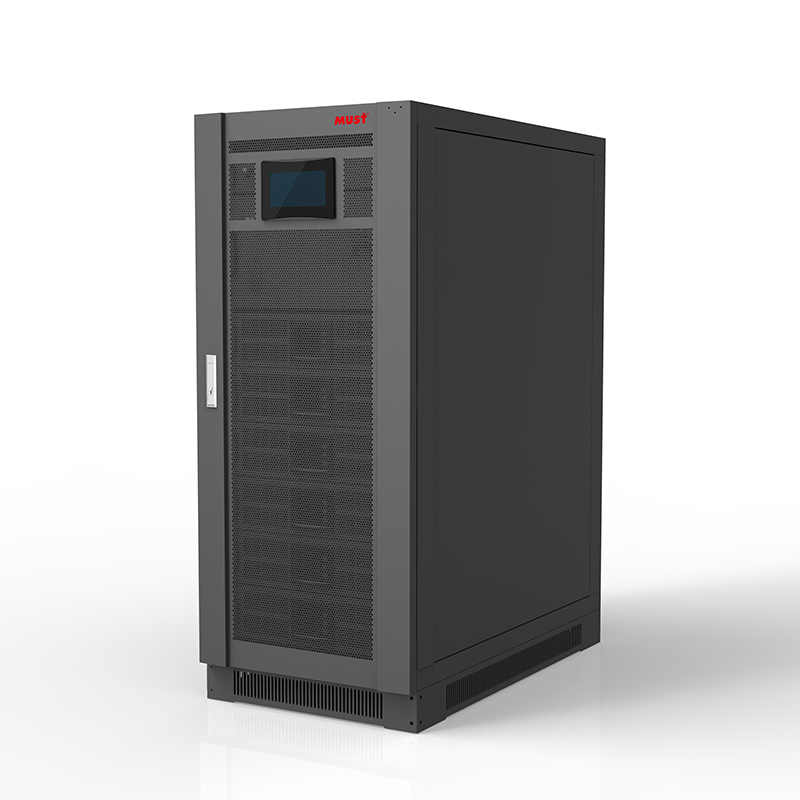

EH9500 系列高频三进三出模块化电源(20KVA-400KVA)

EH9500 模块化系列是采用了先进的"N+X"无线并联冗余技术,可支持 6 台并联,系统易于升级、扩容和维护,电气性能优异,系统可用性高,软硬件保护功能完善,系统包含功率模块、监控模块、配电模块、维修旁路开关、输出开关,可为各种负载提供安全可靠的电源保障。

工作方式: 模块化高频在线式三进三出UPS

应用领域: 数据中心一体化机房、大型中心网络机房、政府部门、ISP服务商、电信、金融、证券、交通、税务、医疗系统等。

联系购买

性能特点:

  • DSP 全数字化控制技术,纯在线双变换式架构,带载能力强;
  • 采用标准机柜,机柜内部集成配电系统,安装方便且节省用户投资;
  • 输入功率因数高达 0.99 以上,低谐波电流,绿色环保,高效节能;
  • 宽输入电压范围,50Hz/60Hz 电网系统自适应,适合各种环境电网;
  • “N+X”无线并联冗余技术,可轻易通过 LCD 屏设置冗余的并机台数;所有模块均支持热插拔操作,方便维;
  • 每个模块采用独立控制系统,UPS 模块根据共享的信息独立进行控制,故障模块失效后可以立即与并机系统进行脱离,不对并机系统造成危害;
  • 采用分散旁路供电,每个模块内置自动旁路开关和相应的旁路均流电感,提供了良好的系统旁路供电的均流性;
  • 并机共用电池组,节省用户电池投资;
  • 可根据用户需要选择不同外接电池数量(32/34/36/38/40 节);
  • 先进的电池智能管理技术(自动均浮充切换、电池组温度补偿等),有效延长电池使用寿命;
  • 支持电池冷启动和市电自启动功能,满足用户的使用需求;
  • 具有维修旁路,当出现紧急情况时,可以切换到维修旁路供电,维修人员可以安全地在线维修;
  • 完善的软硬件保护功能(C 级防雷、空开、Fuse、硬件保护、软件保护),超强的自诊断功能,丰富的历史记录查询;具有紧急关机(EPO)开关及远程紧急关机(REPO)功能;
  • 超大 LCD 触摸宽屏显示,实现友好的人机界面;
  • 丰富的通讯接口,包括 RS232,RS485,USB,干接点,以及 SNMP(选配)卡。
型号EH9500-60KVA/20
EH9500-90KVA/30
EH9500-120KVA/40
EH9500-100KVA/20
EH9500-150KVA/30
EH9500-200KVA/40
EH9500-200KVA/20
EH9500-300KVA/30
EH9500-400KVA/40
容量
模块型号RU-20(18KW)/RU-30(27KW)/RU-40(32KW)
最大模块数量3510
输入
输入方式三相四线 + 接地
额定电压380/400V/415Vac
电压范围208~478Vac
频率范围40~70Hz
功率因数≥ 0.99
旁路范围380 上限:25%(可选+10%、+15%、+20%)
400 上限:20%(可选+10%、+15%)
415 上限:15%(可选+10%)
下限:-45%( 可选-20%、-30%)
旁路频率保护范围:±10%
输入电流谐波≤ 3% (100%非线性负载 )
输出
输出方式三相四线 + 接地
额定电压380/400V/415Vac
功率因数±1%
输出频率市电模式与输入同步;当市电频率超出最大±10%(可设置±1%、±2%、±4%、±5%)时,输出频率50×(±0.2%)Hz
电池模式(50/60±0.2%)Hz
负载峰值比3:1
切换时间市电模式转旁路模式 : 0ms( 跟踪 );市电模式转电池模式 :0ms
过载能力负载 ≤ 110%,60min,≤ 125%,维持 10min,≤ 150% 维持 1min, ≥ 150% 立即转旁路
输出电压谐波≤ 2%(100%线性负载)
其他
效率正常模式 95%
通讯界面RS232、RS485、2 个智能卡插槽、干接点
执行标准CE, EN/IEC 62040-2, EN/IEC 62040-1-1, YD/T1095-2008
电池
电池电压±192V, ±204V, ±216V, ±228V, ±240V DC;
(32 节、34 节、36 节、38 节、40 节可选)
充电电流UPS 机柜30A 最大50A 最大100A 最大
功率模块10A 最大
工环作境
工作温度0℃ ~40℃
相对温度0~95% (无凝结)
储藏温度-25℃ ~55℃
海拔高度< 1500m
物特理性
外(D观×尺W×寸H)机柜600 x 840 x 1400mm600 x 1100 x 2000mm
模块580 x 443 x131mm
重量(净重)机柜157kg169kg306kg
模块33kg
