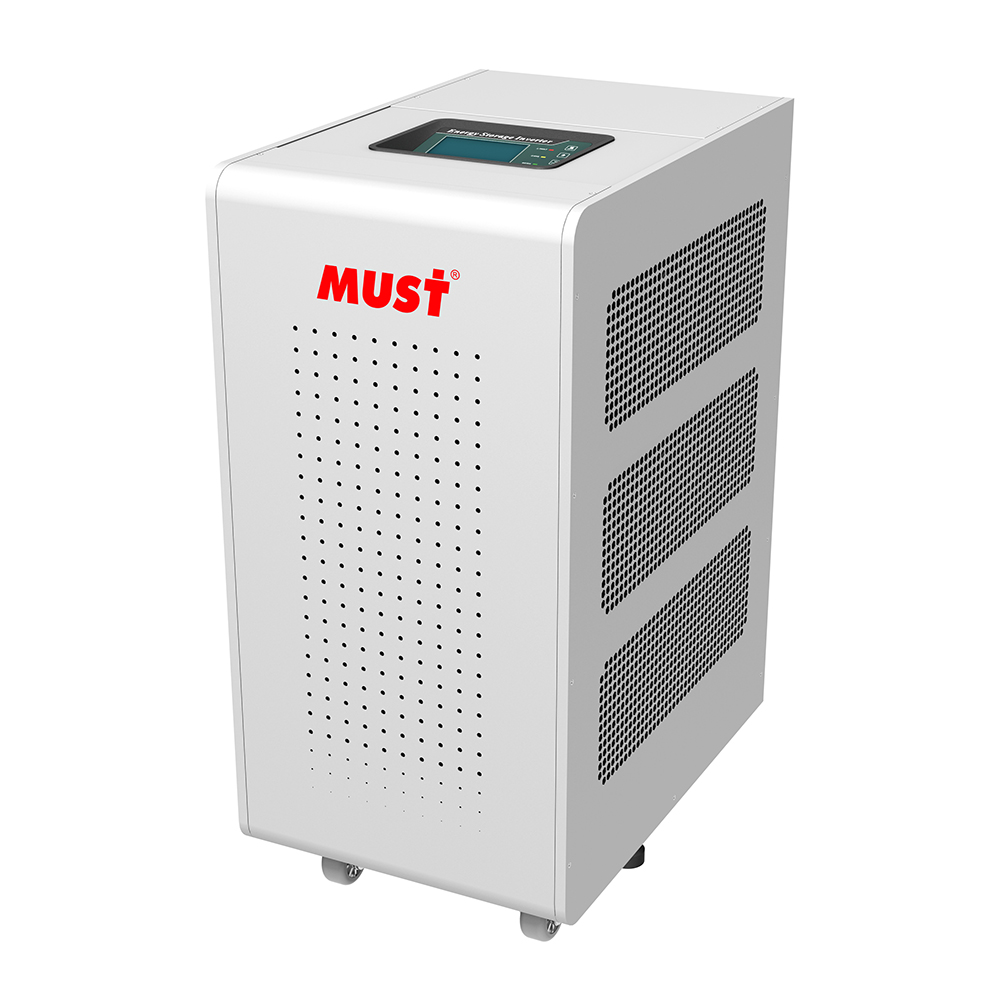

PH3000 系列是一款三相工频离并网一体的光伏逆变器，具有多种工作模式选择、保护功能完善、采用先进的 DSP 及控制技术，系统稳定性及可靠性更高，也可以实现三相自由组网功能。能将光伏系统产生的能源最大化给负载使用;若还有多余的能量用来给电池充电，仍有多余能量时将卖入电网，广泛应用于户用型发电系统、通讯基站、边防、公路桥梁建设。
工作方式： 光伏工频离并网储能逆变器
应用领域： 广泛应用于户用型发电系统、通讯基站、边防、公路桥梁建设。

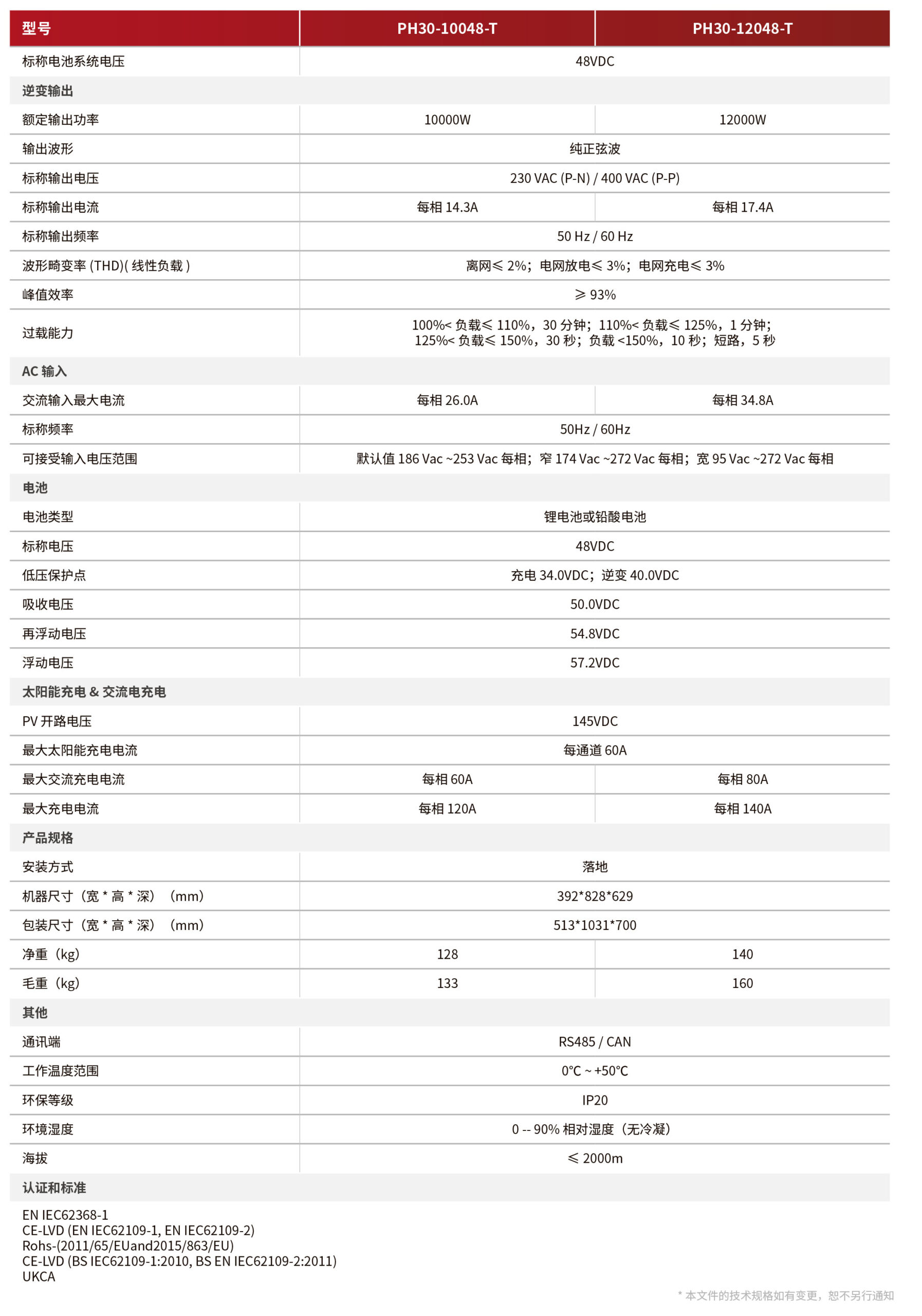

| 型号 | PH30-10048-T | PH30-12048-T | |||||||||||
| 额定电池电压 | 48VDC | ||||||||||||
| 逆变器输出 | |||||||||||||
| 额定输出功率 | 10000W | 12000W | |||||||||||
| 输出波形 | 纯正弦波 | ||||||||||||
| 额定输出电压 | 230 VAC (P-N) / 400 VAC (P-P) | ||||||||||||
| 额定输出电流 | 14.3A / 路 | 17.4A / 路 | |||||||||||
| 额定输出频率 | 50 Hz / 60 Hz | ||||||||||||
| 波形失真率（THDI）线性负载 | 离网≤ 2％； 电网放电≤ 3％； 电网电量≤ 3％ | ||||||||||||
| 逆变峰值效率 | ≥ 93% | ||||||||||||
| 过载能力 | 100％ < 负荷≤ 110％，30 分钟; 110％ < 负荷≤ 125％，1 分钟; 125％ < 负载≤ 150％，30 秒; 负载<150％，10 秒; 短路5 秒 | ||||||||||||
| 交流输入 | |||||||||||||
| AC 输入最大电流 | 26.0A / 路 | 34.8A / 路 | |||||||||||
| 额定频率 | 50Hz / 60Hz | ||||||||||||
| AC 输入电压范围 | 默认值 186Vac ～ 253Vac; 窄 174Vac ～ 272Vac; 宽 95Vac ～ 272Vac | ||||||||||||
| 电池 | |||||||||||||
| 电池类型 | 锂电池或铅酸电池 | ||||||||||||
| 额定电压 | 48VDC | ||||||||||||
| 低压保护点 | 充电器 34.0VDC; 逆变器 40.0VDC | ||||||||||||
| 吸收充电电压 | 50.0VDC | ||||||||||||
| 再浮充电压 | 54.8VDC | ||||||||||||
| 浮充电压 | 57.2VDC | ||||||||||||
| 太阳能充电器&交流充电器 | |||||||||||||
| PV 最大开路电压 | 145VDC | ||||||||||||
| 最大太阳能充电电流 | 60A / 路 | ||||||||||||
| 最大 AC 充电电流 | 60A / 路 | 80A / 路 | |||||||||||
| 最大充电电流 | 120A/ 路 | 140A/ 路 | |||||||||||
| 机械规格 | |||||||||||||
| 安装方式 | 垂直立式 | ||||||||||||
| 机器尺寸（ W*H*D）（mm） | 392*828*629 | ||||||||||||
| 包装尺寸（ W*H*D）（mm） | 513*1031*700 | ||||||||||||
| 净重 (kg) | 133 | 140 | |||||||||||
| 毛重 (kg) | 128 | 160 | |||||||||||
| 其他 | |||||||||||||
| 通讯接口 | RS485 / CAN bus | ||||||||||||
| 使用环境温度 | 0℃ ~ +50℃ | ||||||||||||
| 防护等级 | IP20 | ||||||||||||
| 工作湿度范围海拔 | 0~90% 相对湿度（无冷凝）≤ 2000m | ||||||||||||
