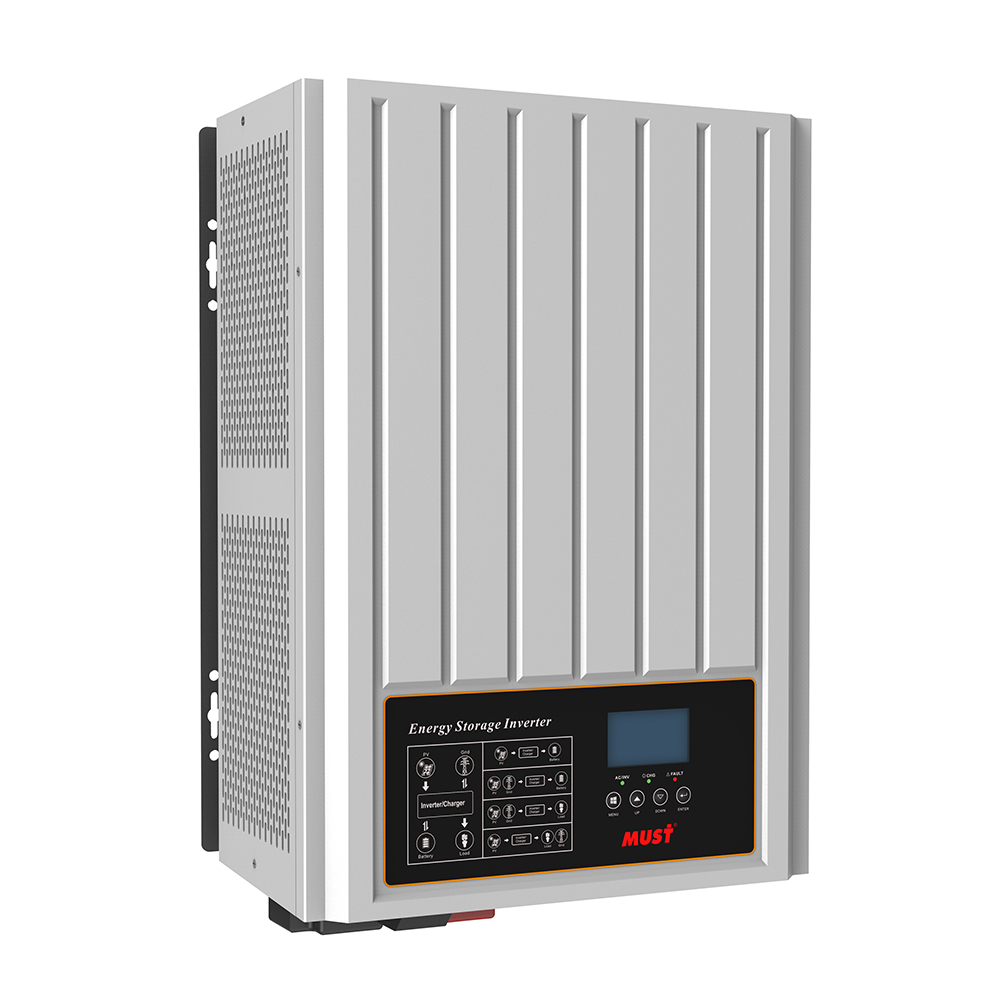

PH3000 系列工频离并网一体逆变器 (3-4KW)

PH3000 系列是一款工频离并网一体的光伏逆变器,具有多种工作模式选择、保护功能完善、能将光伏系统产生的能源最大化给负载使用;若还有多余的能量用来给电池充电,仍有多余能量时将卖入电网。广泛应用于户用型发电系统、通讯基站、边防、公路桥梁建设。

工作方式: 工频离并网一体逆变器

应用领域: 广泛应用于户用型发电系统、通讯基站、边防、公路桥梁建设。

联系购买

性能特点:

  • 工频变压器隔离,安全性高,过载能力强,能适应各种类型负载
  • 具有功率补偿功能,PF 值 -1~+1 完全可调,额定功率因素 PF>0.99
  • 高性能 DSP 控制技术,保证整机峰值效率大于 93%
  • 可通过 LCD 屏设置工作模式优先等级:负载优先、负载、发电模式等模式
  • 可通过 LCD 屏设置充电电流、充电电压等参数
  • 具有电网过压、过频保护,软硬件过流保护,过温和交流短路等保护功能
  • 当电池放完电,逆变器关机后,当光伏或市电恢复时逆变器将自动开机
  • 具有蓄电池温度补偿接口(BTS)、可根据温度调整充电电压
  • 具有 USB、 CAN、RS485 监控功能
  • 可实现三台并机扩容或并成三相输人输出
型号 PH30-3048 PH30-4048
额定电池电压 48VDC
逆变器输出
额定容量 3750VA 5000VA
额定输出功率 3000W 4000W
额定输出电压和频率 230Vac / 50Hz 或 60Hz
额定输出电流 13A 17.4A
输出电压 230Vac ± 1%
输出频率 50Hz ± 0.1%
谐波失真率(THD) 离网≤ 2%
电网放电≤ 3%
电网电量≤ 3%
动态响应速度 20ms
功率因素 电网放电 99.9%&电网充电 99.9%
过载能力 30 分钟@ 100%< 负载≤ 110%
1 分钟 @ 100%< 负载≤ 125%
30 秒  @ 125%< 负载≤ 150%
10 秒  @ 150%< 负载≤ 200%
5 秒  @ 负载 >200%
5 秒@ 短路
电网 / 离网切换时间 < 10 毫秒
波形 纯正弦波
逆变效率 80% 电阻负载 ≥ 93% ≥ 93%
交流输入
交流输入最大电流 26A 34.8A
可接受的输入电压范围 默认值 186Vac ~ 253Vac; 窄 174Vac ~ 272Vac; 宽 95Vac ~ 272Vac
交流输入频率 47.5Hz ~ 51.5Hz
电池
额定输入电压 48VDC
允许输入直流电压范围 40VDC~62VDC
低电压报警 42VDC
高压报警器 60VDC
太阳能充电器&交流充电器
PV 开路电压 145VDC
最大太阳能充电电流 60A 60A
最大交流充电电流 60A 80A
显示器& 保护功能
LED 指示灯 系统操作,充电和放电指示,故障指示
液晶显示屏 输出电压,输出电流,电网电压,电网电流,蓄电池电压,负载功率,容量图
保护功能 输入低压保护
输入过压保护
输出过载保护
输出短路保护
机械规格
安装方式 壁挂式
机器尺寸(W*H*D)(mm) 337*462*183mm 370*462*183
包装尺寸(W*H*D)(mm) 476*602*325mm 476*602*325mm
净重(kg) 29.5 35
毛重 (kg) 33 38.5
其他
通讯接口 RS485 / CAN  bus
工作温度范围 0℃~ +50℃
防水等级 室内 (IP20)
环境湿度 0~90% 相对湿度(无冷凝)
海拔 ≤ 3000 米
