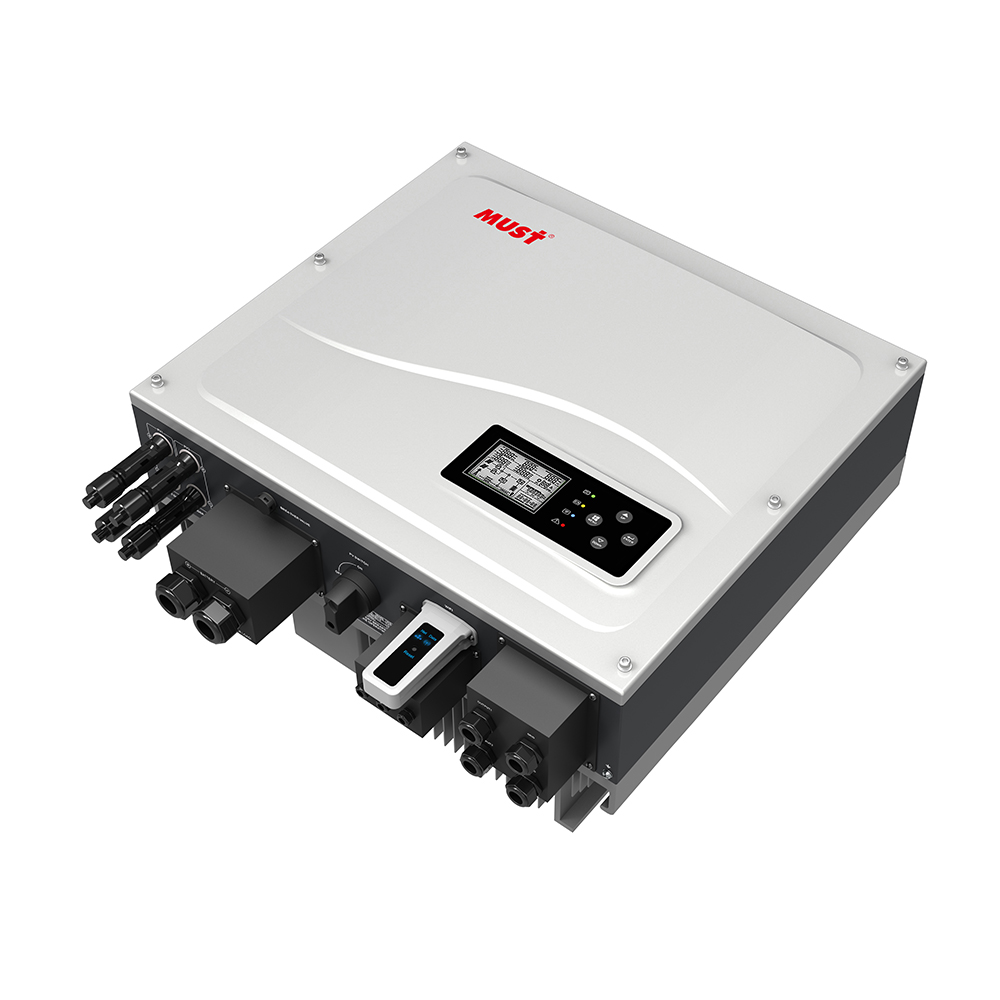

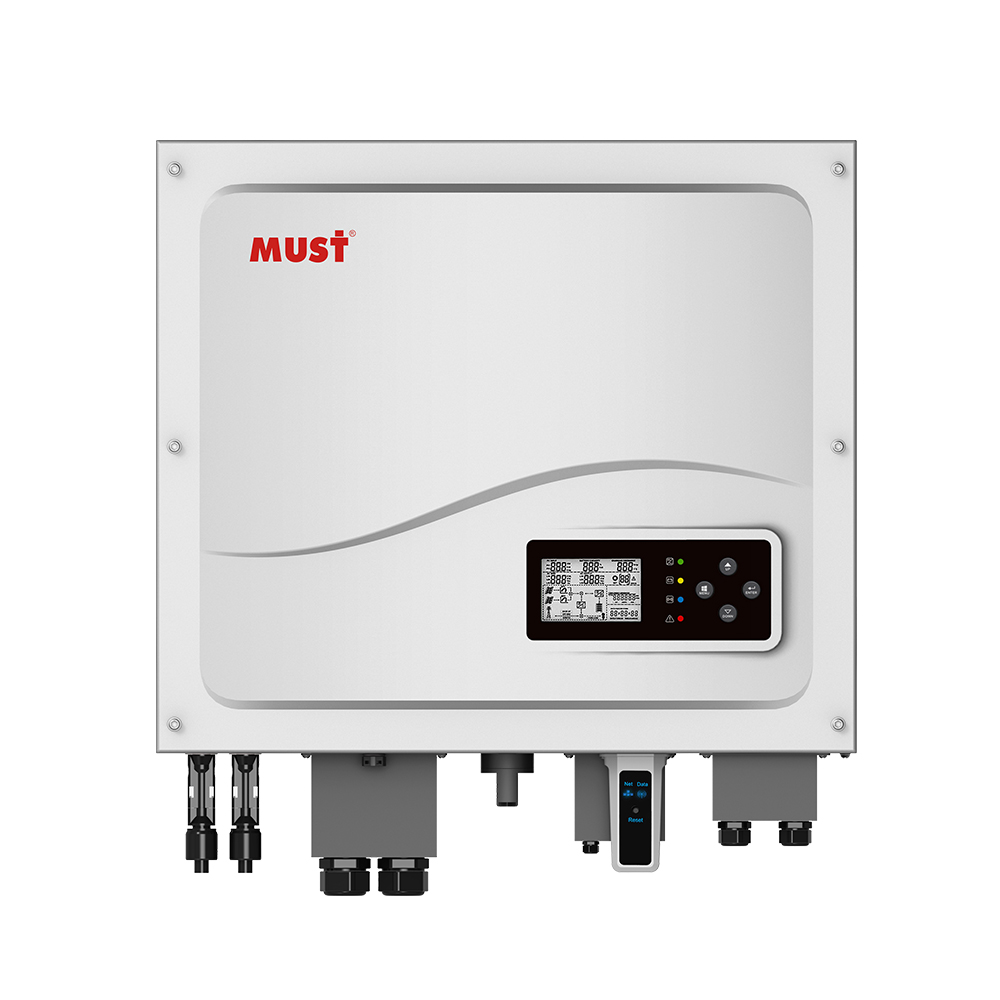

PH1000 系列产品是双向储能逆变器，适用于具有电池的光伏系统以存储能量。能将光伏系统产生的能源最大化给负载使用；若还有多余的能量用来给电池充电，仍有多余能量时将卖入电网。当光伏能量输出不足以支持连接的负载时，如果电池能量充足，则系统自动从电池中汲取能量。如果电池能量不足以满足负载需求，将从电网中提取能量。广泛应用于家用储能、通讯基站。
工作方式： 双向储能逆变器
应用领域： 广泛应用于家用储能、通讯基站。
| 型号 | PH10-3648A | PH10-4248A | PH10-4648A | PH10-5048A |
|---|---|---|---|---|
| 额定功率（W） | 3600 | 4200 | 4600 | 5000 |
| 额定电池电压（V） | 48 | |||
| 光伏输入 (DC) | ||||
| 最大推荐直流功率（W） | 4100 | 4800 | 5300 | 5750 |
| 额定直流工作电压（V） | 360 | |||
| 最大直流电压（V） | 550 | |||
| MPPT 电压范围（V） | 120~550 | |||
| 最大输入电流（A） | 11/11 | |||
| 最大短路电流（A） | 15/15 | |||
| MPPT 输入数量 | 2 | |||
| 每路 MPPT 组串数量 | 1 | |||
| 逆变器输出（AC） | ||||
| 额定交流输出功率（W） | 3600 | 4200 | 4600 | 5000 |
| 额定输出电压（V）; 范围（V） | 220/230/240;180-280 | |||
| 交流频率（Hz）; 频率范围（Hz） | 50/60;45~55/55-65 | |||
| 额定输出电流（A） | 15.7 | 18.3 | 20.0 | 21.8 |
| 最大输出电流（A） | 16.4 | 19.1 | 21.0 | 22.8 |
| 输出电流谐波（THDI） | <3% | |||
| 额定功率因数 | 1 | |||
| 功率因素范围 | 0.8 超前～ 0.8 滞后 | |||
| 电池模式输出（AC） | ||||
| 输出额定功率 | 2300 | |||
| 额定输出电压（V）；精度范围 | 230±1% | |||
| 输出频率（Hz）；精度范围 | 50/60(optional)±0.2% | |||
| 输出额定电流（A） | 10 | |||
| 输出波形 | 纯正弦波 | |||
| 输出电流谐波（THDI） | <3% | |||
| 电池 & 充电器 | ||||
| 电池类型 | 铅酸蓄电池/ 锂电池 | |||
| 电池电压（V） | 48 | |||
| 电池电压范围（V） | 40~60 | |||
| 充电曲线 | 3 段式 | |||
| 过电流保护 / 过热保护 | 是 / 是 | |||
| 最大充放电功率（W） | 2500 / 2500 | |||
| 最大充放电电流（A） | 50 / 50 | |||
| 效率 | ||||
| 最高效率 | 97.3% | |||
| 欧洲效率 | 96.8% | |||
| MPPT 效率 | 99.9% | |||
| 保护装置 | ||||
| 直流输入开关 | 是 | |||
| 电网检测 | 是 | |||
| 输出过流保护 | 是 | |||
| 输出过压保护 | 是 | |||
| 接地故障检测 | 是 | |||
| 集成漏电流保护装置 | 是 | |||
| 其他 | ||||
| 尺寸（宽 * 高 * 深）（mm） | 480*420*215 | |||
| 净重（kg） | 25 | 25 | 27 | 27 |
| 直流连接 | H4 / MC4 | |||
| 交流电连接 | 接线端子 | |||
| 显示 | LED+LCD | |||
| 通讯接口 | Wi-Fi / USB / GPRS / RS485 | |||
| 防护等级 | IP65 | |||
| 湿度 | 0~95% RH（无凝结） | |||
| 工作温度范围 | -20℃ +60℃ ；45℃以上降额 | |||
| 散热方式 | 自然冷却 | |||
| 海拔 | <3000m | |||
