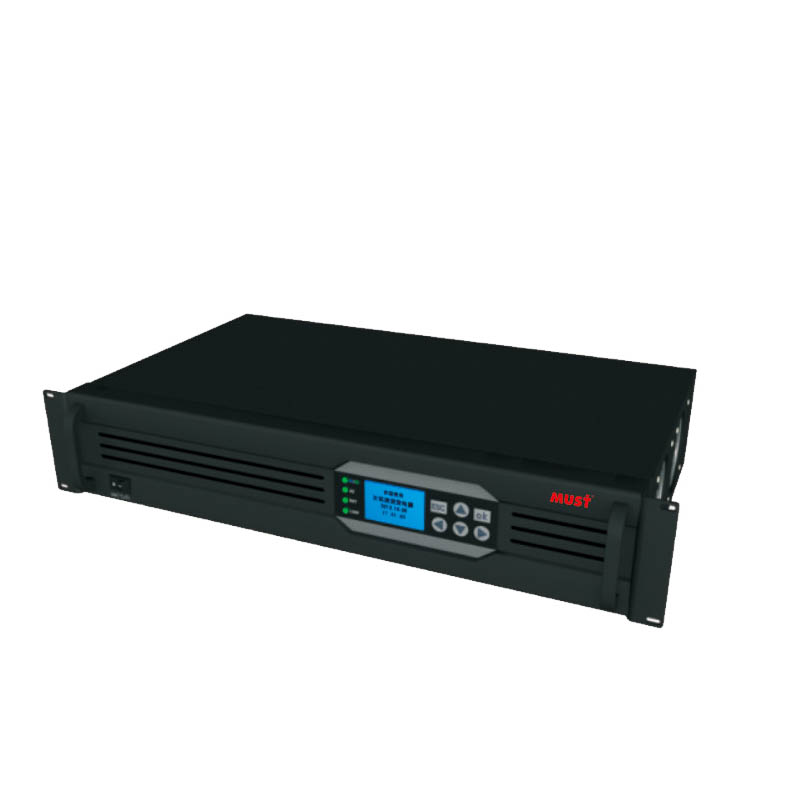

EP8000系列高频单进单出电力逆变电源 (1-6KVA)

EP8000系列为智能型专用逆变电源,采用智能化微电脑CPU控制技术,采用先进的控制理论和成熟稳定的高频逆变模式,能快速响应外部环境的变化,实时提供不间断的高品质的交流输出。

工作方式: 高频单进单出

应用领域: 电力行业、石油化工、工业制造、船舶、轨道交通、通信机房、冶金、核电、医疗、隧道照明及监控中心等。

联系购买

性能特点:

  • 采用先进的PWM+SPWM脉宽调制技术,输出为稳频稳压、滤除杂讯、失真度低的纯正弦波;
  • 先进的DC-AC电气隔离技术,真正实现DC与AC在所有回路完全电气隔离,满足所有应用系统的隔离要求,消除所有可能的交互干扰;
  • 具备开机自检功能,带载能力强、负载兼容性好。内置旁路开关,提高了逆变电源供电的连续性、可靠性;
  • 具备市电直接开机功能,允许用户在无直流输入时,旁路市电输出给负载供电;允许在开机状态下切断直流,自动切换到市电旁路,不影响负载的供电,方便对蓄电池进行维护和更换;
  • 具备智能无人值守功能,在出现直流电压过高或过低、市电掉电等关断输出后,直流电压或市电恢复正常,电源自动恢复,尤其适用于无人值守的通讯基站;
  • 具备直流输入缓冲保护,具备过压、欠压、过载、过温、短路、逆变故障等全面保护措施;
  • 采用先进的反灌杂音抑制技术,与其它共用直流源的通讯设备互不干扰,交流输入端采用多重滤波,消除市电电网的干扰,满足应用系统需要主用交流电源的需求;
  • 具有灵活设置AC主供型和DC主供型两种工作模式(可通过液晶面板或者通讯后台软件更改);
  • AC主供型逆变电源在有市电时,处于市电输出,当市电输入故障时自动切换到逆变输出;
  • DC主供型逆变电源正常工作在逆变输出模式,当直流输入故障时自动切换到市电旁路输出;
  • 具备丰富的LED+LCD状态显示和告警功能,提供完备可亲的人机操作接口,采用128*64点阵,蓝色背景,白色字幕;
  • 提供5组无源干结点,分别用于直流输入故障,交流输入故障、过载信息、旁路信息、输出故障;
  • 提供完全独立标准的RS232和RS485通信接口,支持实时数据通讯功能,利用监控软件实时监控和管理逆变电源工作情况;
  • 支持内置TCP/IP通信,实现逆变电源远程网络监控和管理(选配)。支持内置SNMP通信,实现逆变电源的上网功能,达到网络监控和管理的目的(选配)。

产品参数:

型号 EP8010 EP8020 EP8030 EP8040 EP8050 EP8060
额定容量 1KVA/0.8KW 2KVA/1.6KW 3KVA/2.4KW 4KVA/3.2KW 5KVA/4KW 6KVA/4.8KW
直流输入 额定输入电压(Vdc) 12/24/48/110/220 24/48/110/220 48/110/220
额定输入电流(A) 4.5 9 13.5 18 22.5 27
输入直流电压允许范围(Vdc) 关断电压180-275V;开机电压208-260V
反灌杂音电流 ≤10%
交流旁路输入 允许旁路电压(Vac) 260V-180V(±10V)
额定输入电流(A) 4.5 9.1 13.6 18.2 22.7 27.2
旁路转换时间(ms) ≤5ms
交流输出 额定容量(VA) 1K 2K 3K 4K 5K 6K
额定输出功率(W) 800 1600 2400 3200 4000 4800
逆变输出电压及频率 220Vac,50HZ
逆变输出电流(A) 3.60 7.30 11.00 14.50 18.20 21.80
输出电压精度(V) 220±1.5%
输出频率精度(Hz) 50±0.1%或者60±0.1%
波形 纯正弦波
波形失真率(THD) ≤3%(线性负载)
动态响应时间 5%((负载0←→100%)
功率因数(PF) 0.8
过载能力 100%-120% 60秒 121%-150% 10秒
逆变效率 ≥85%
(80%阻性负载)
旁路转换时间(ms) ≤5ms
工作环境 绝缘强度(输入和输出) 1500Vac,1分钟
噪音(1米) ≤40dB
使用环境温度 -20℃~+50℃
湿度 0–90%,不结露
使用海拔(m) ≤2000
指示 LCD液晶显示 输入输出电压、频率、输出电流、温度、百分比等
逆变器状态 市电正常、逆变正常、电池欠压、输出过载
机械尺寸 标准机架式
(深×宽×高)(mm)
482*347*88 482*430*88
保护功能 输入欠压、过压,输出过载、短路保护等
