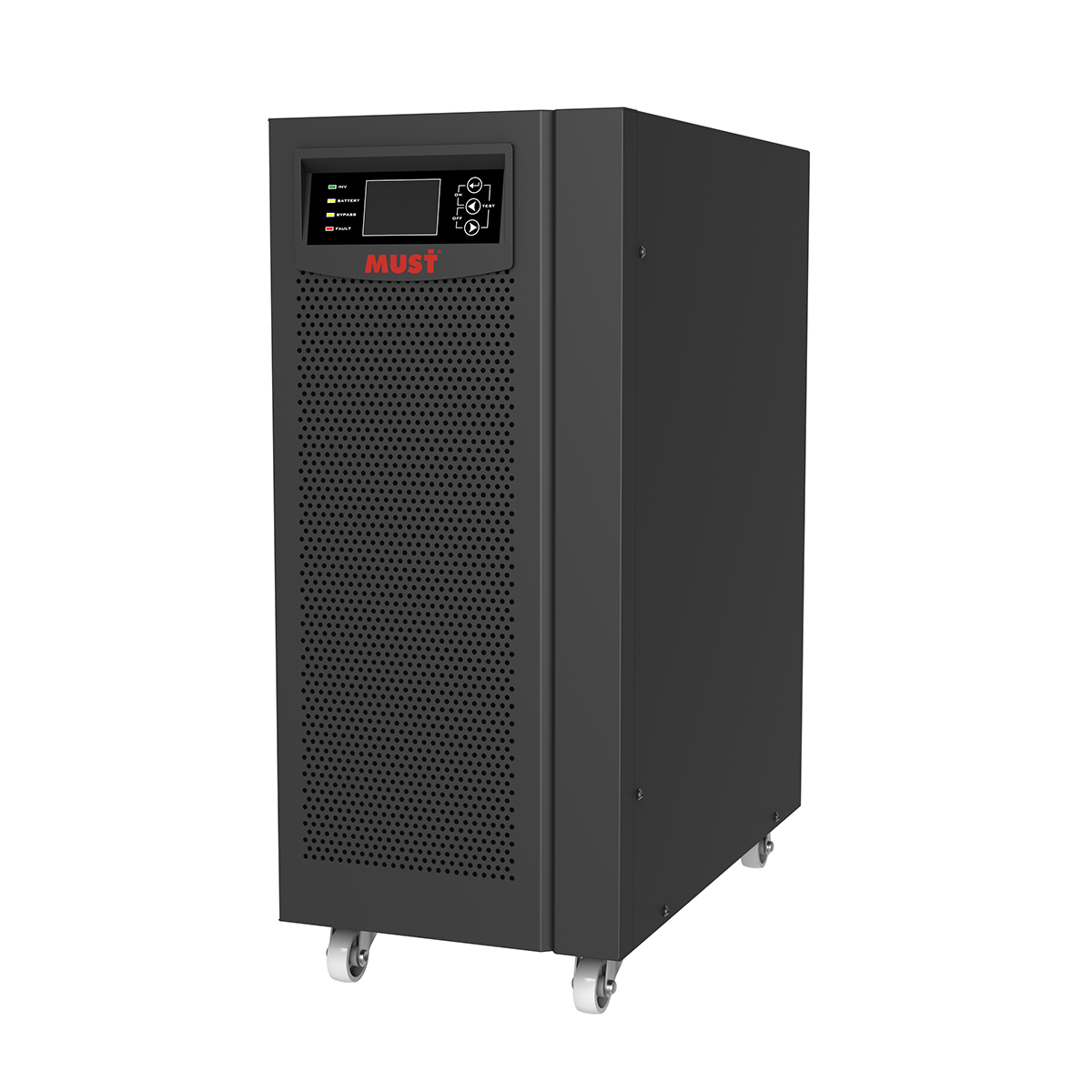

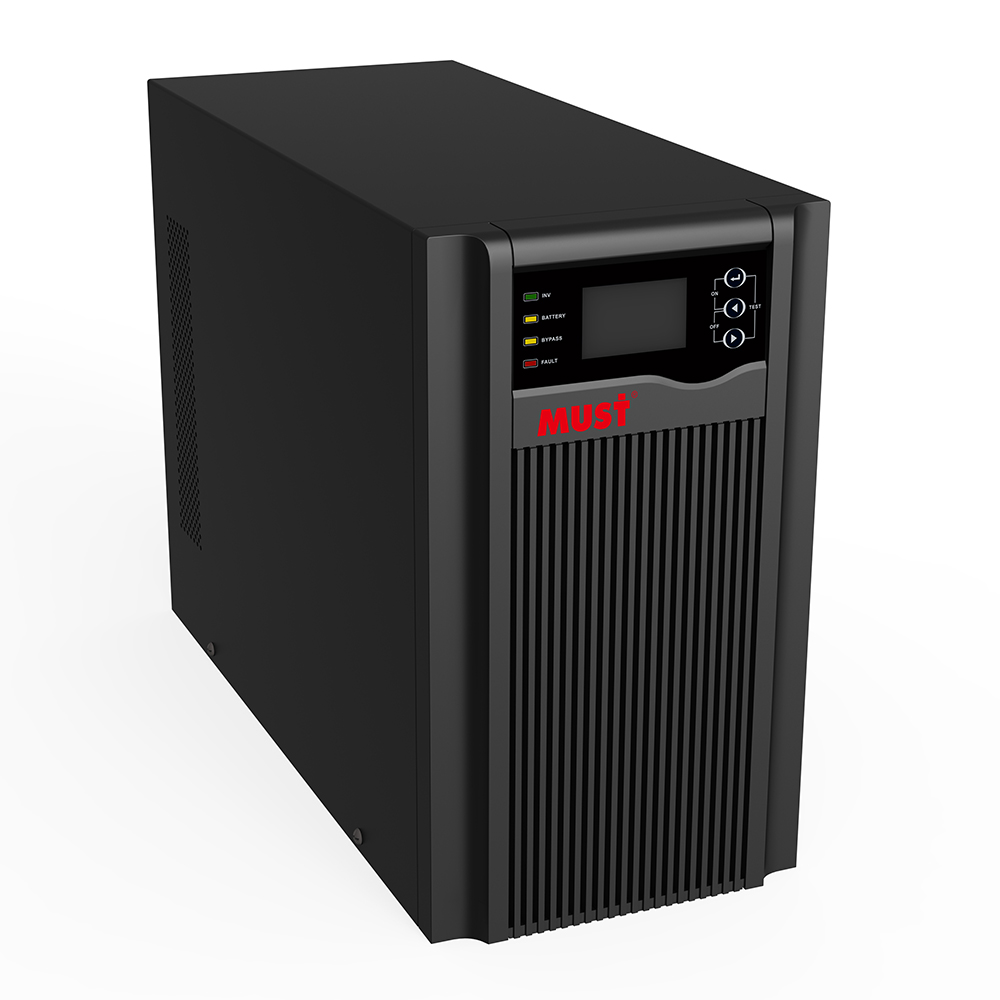

EH5500系列高频在线式单进单出UPS (6-10KVA)

EH5500系列是新—代研发的高频在线式UPS,采用先进的DSP数字化控制技术,有效提升了产品性能和系统可靠性,并实现了更高功率密度等特性。有效解决了断电、市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题,为负载提供最佳的电力环境。

工作方式: 高频在线式单进单出UPS

应用领域: 广泛应用于通信行业计费中心、通信基站、银行营业网点、ATM 自动取款机及证券、交通、电力、工业等各行业网络办公环境。

联系购买

性能特点:

  • 双变换在线式设计、输出零转换时间。
  • 采用DSP数字化控制,各项性能指标优异,使控制系统更加稳定可靠。
  • 超宽广的输入电压范围,输入电压最低可至110V而无需切换至电池供电。
  • 输入频率范围40-70Hz,保证接入各种燃油发电机均可稳定工作。
  • 采用LCD+LED实时显示,用户可直观的了解UPS运行状态。
  • 具有开机自诊断功能,可及时发现UPS的隐性故障。
  • 具有交流输入过、欠压保护,输出过载保护、短路保护、温度保护、电池欠压预警保护和电池过充保护等。
  • 输出功率因数1.0,实现了更强的带载能力,整机效率高达95.5%,降低了UPS的电力损耗。
  • 没有市电的清况下,可直接用电池冷启动。
  • 输入零火线侦测功能,可避免UPS市电输入零火线接反。
  • 当市电中断,UPS在电池模式下放电至关机;当市电恢复时,UPS可自动开机,同时给电池充电,实现无人值守功能。
  • 标配RS232和USB通讯接口,使UPS与电脑之间通过电脑视窗实现多功能、多用途的监控管理操作,并可安装SNMP卡(选配)实现UPS远程监控功能。
型号 H6K H6KS H10K H10KS
容量
额定容量 6KVA/6KW 6KVA/6KW 10KVA/10KW 10KVA/10KW
输出功率因数 1.0 1.0 1.0 1.0
输入
输入制式 L+N+PE
额定输入电压 208/220/230/240VAC
电压范围 110~300VAC
频率范围 50/60±6Hz(默认),±10Hz(可设)
输入功率因数 ≥ 0.99
输入总谐波 ≤ 4% 线性负载
输出
输出制式 L+N+PE
输出电压 208/220/230/240VAC
输出精度 ±1%
输出频率 在线模式:跟随市电频率,电池模式:50/60Hz±0.1%
输出谐波失真 ≤ 2% 线性负载;≤ 4% 非线性负载(PF=0.7)
过载能力 市电模式:
30min@102%~110% Load
10min@110%~130% Load
30s@130%~150% Load
200ms@>150% Load

电池模式:
1min@102%~110% Load
10s@110%~130% Load
3s@130%~150% Load
200ms@>150% Load
转时换间
市电转电池 0ms
逆变转旁路 4ms
市电优先模式 支持
整效机率
市电模式(满载) 最高效率 95.5%,满载效率 95%
电池模式(满载) 最高效率 95.3%,满载效率 94.8%(20 节电池)
电池
电池类型 铅酸电池
电池节数 7Ah*16 16/18/20 (可调)默认 16 节 9Ah*16 9Ah*14
充电电流 1A (默认) 1-12A(可调) 1A (默认) 1A (默认)
充电模式 两段 / 三段充电
显示
LCD 接口 2×8PIN/Pitch2.54mm,支持 128 位段码,最多能支持 4 个按键 +4 个 LED,可显示运行模式 / 负载 / 输入 / 输出等
接口
微型 RS-232 支持 Windwos 2000/2003/XP/Vista/2008/7/Linux/Unix 和 MAC
USB Windows Famlly & MAC
紧急关机(EPO) 支持紧急关机
插槽(可选) SNMP/AS400 Relay Card/RS485
维修旁路(可选) 支持维修旁路输出
环温境度
运行环境温度 0~40℃
相对湿度 20%~95%(无凝露)
储存温度 -15~60℃ ( 电池:0~40℃ )
海拔高度 海拔高度不应超过 1000m,1000m 以上降额,最高 4000m,参考 IEC62040
噪音 ≤ 45db
物特理性
外形体积(D*W*H)(mm) 500*250*615 455*190*330 500*250*615 455*190*330
净重(kg) 53 12 55 12
