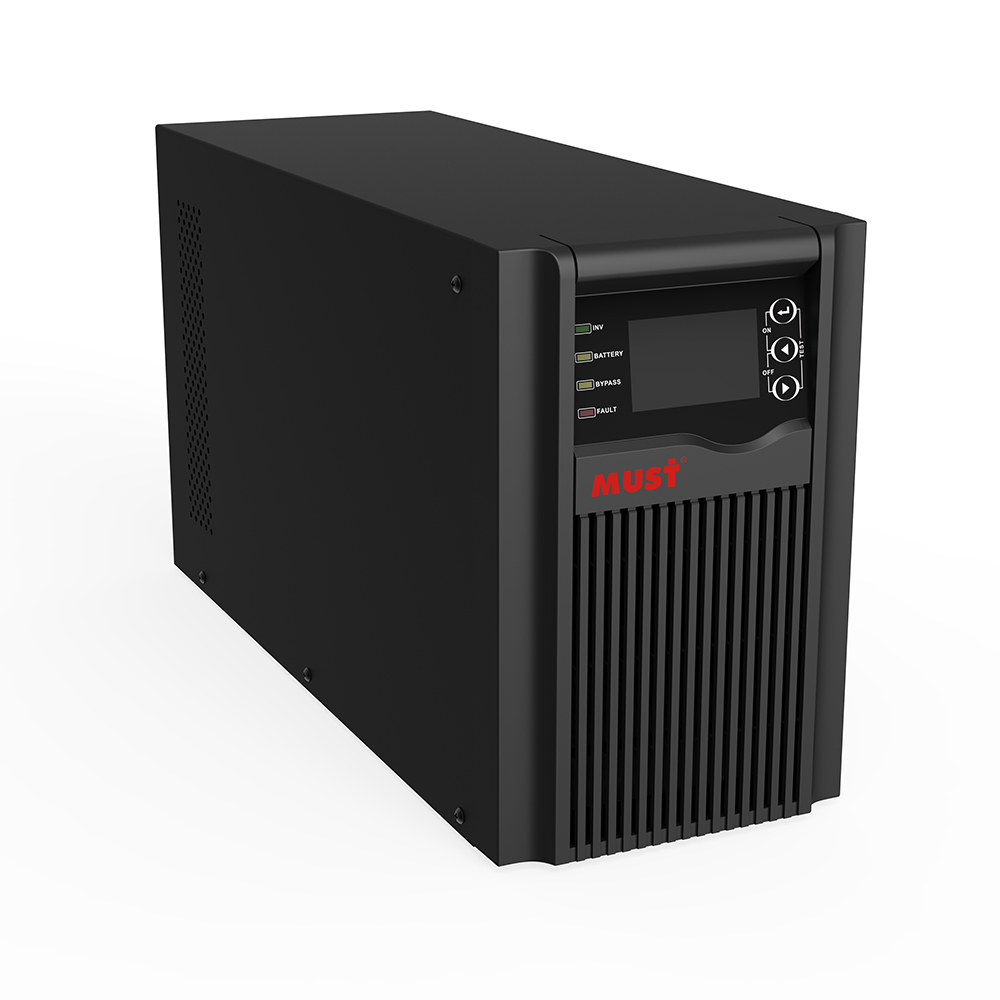

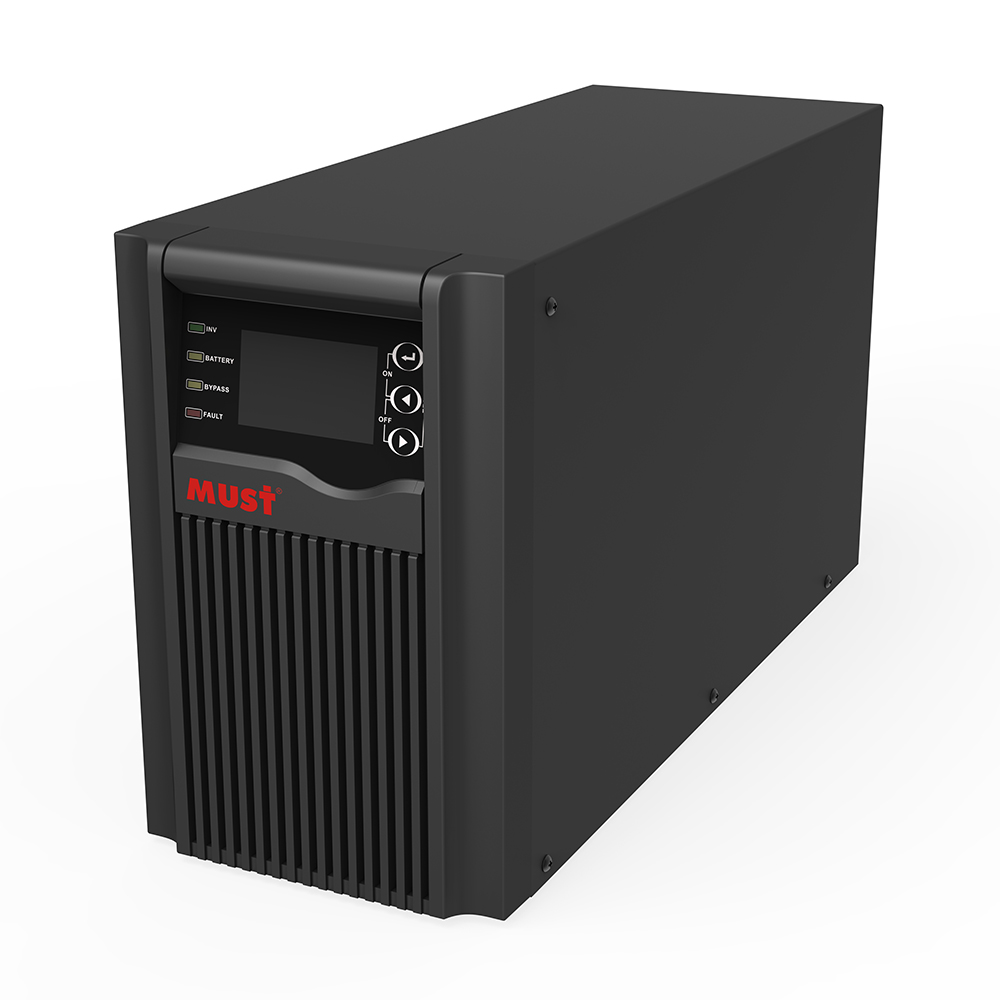

EH5500系列高频在线式单进单出UPS (1-3KVA)

EH5500系列是新—代研发的高频在线式UPS,采用先进的DSP数字化控制技术,有效提升了产品性能和系统可靠性,并实现了更高功率密度等特性。有效解决了断电、市电高压、市电低压、电压瞬时跌落、减幅振荡、高压脉冲、浪涌电压、谐波失真、杂波干扰、频率波动等电源问题,为负载提供最佳的电力环境。

工作方式: 高频在线式单进单出UPS

应用领域: 广泛应用于中小企业数据机房、金融系统小型网点、工业自动化控制系统、局域网络服务器、通信基站服务器、网吧、商场收银、银行证券、税务、通信、邮政、广电、公安、交通、电力、医疗、工业控制、国防、石化等领域。

联系购买

性能特点:

  • 双变换在线式设计、输出零转换时间。
  • 采用DSP数字化控制,各项性能指标优异,使控制系统更加稳定可靠。
  • 采用有源功率因数校正技术(PFC),输入功因接近1,大幅减少对市电电网的污染,达到节能、降低系统投资成本的巨的。
  • 超宽广的输入电压范围,输入电压最低可至110V而无需切换至电池供电。

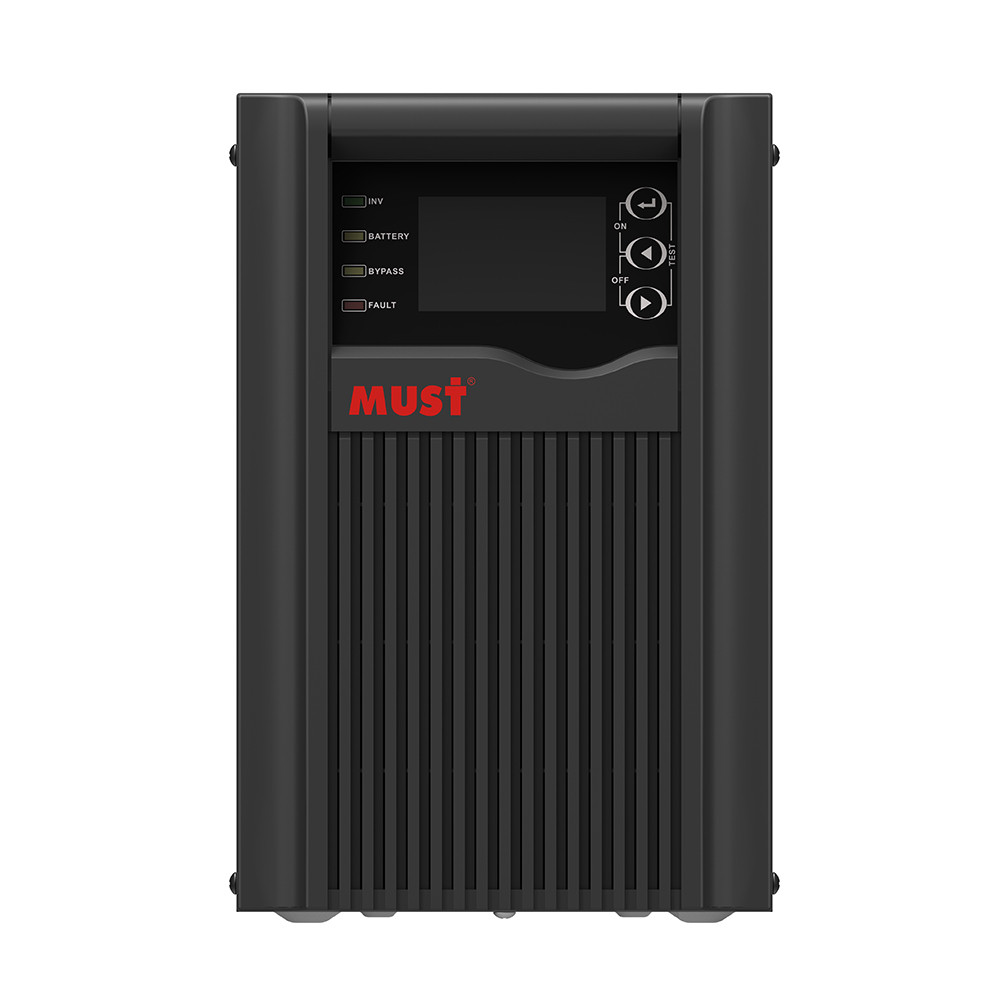

  • 采用LCD+LED实时显示,用户可直观的了解UPS运行状态。
  • 具有开机自诊断功能,可及时发现UPS的隐性故障。
  • 没有市电的情况下,可直接用电池冷启动。
  • 输入频率范围40-70Hz,保证接入各种燃泊发电机均可稳定工作。
  • 具有交流输入过、欠压保护,输出过载保护、短路保护、温度保护、电池欠压预警保护和电池过充保护等。
  • 输出功率因数1.0,实现了更强的带载能力,整机效率高达95.5%,降低了UPS的电力损耗。
  • 当市电中断,UPS在电池模式下放电至关机;当市电恢复时,UPS可自动开机,同时给电池充电,实现无人值守功能。
  • 标配RS232和USB通讯端口,使UPS与电脑之间通过电脑视窗实现多功能、多用途的监控管理操作,并可安装SNMP卡(选配)实现UPS远程监控功能。
型号 H1K H1KS H2K H2KS H3K H3KS
额定容量 1KVA/1KW 2KVA/2KW 3KVA/3KW
输入
输入制式 L+N+PE
额定输入电压 208/220/230/240VAC
电压范围 110~300VAC,110~176VAC、280~300VAC限功率
频率范围 50/60±6Hz(默认),±10Hz(可设)
输入功率因数 ≥0.99
输入总谐波失真 ≤4% 线性负载
≤6% 非线性负载(PF=0.7)
输出
输出制式 L+N+PE
输出电压 208/220/230/240VAC
输出精度 ±1%
输出频率 在线模式:跟随市电频率,电池模式:50/60Hz±0.1%
输出谐波失真 ≤2% 线性负载
≤4% 非线性负载(PF=0.7)
输出功率因数 1
过载能力 市电模式 30min@102%~110% Load
10min@110%~130% Load
30s@130%~150% Load
200ms@>150% Load
电池模式 1min@102%~110% Load
10s@110%~130% Load
3s@130%~150% Load
200ms@>150% Load
转换时间
市电转电池 0ms
逆变转旁路 4ms
市电优先模式 支持
整机效率
市电模式(满载) 94.5%@220VAC 95.5%@220VAC 95.5%@220VAC
电池模式(长机满载) 88.5%@36VDC 91.5%@72VDC 91.5%@96VDC
电池模式(标机满载) 87.5%@24VDC 89.5%@48VDC 91.5%@72VDC
电池
电池类型 铅酸电池
电池节数 7Ah×2 36V 7Ah×4 72V 7Ah×6/7Ah×8 96V
充电电流 内置电池1K-3K:1A(默认) 1-2A(可调)
外置电池组1KS-3KS:5A(默认) 1-12A(可调)
充电模式 两段/三段充电
显示
LCD接口 2×8PIN/Pitch2.54mm,支持128位段码,最多能支持4个按键+4个LED,可显示运行模式/负载/输入/输出等
接口
微型RS-232 支持Windwos 2000/2003/XP/Vista/2008/7/Linux/Unix和MAC
USB Windows Famlly & MAC
插槽(可选) SNMP/AS400 Relay Card/Rs485
EPO(可选) 支持紧急关机
环境温度
运行环境温度 0~40℃
储存温度 20%~95%(无凝露)
海拔高度 -15~60℃(电池:0~40℃)
海拔高度 海拔高度不应超过1000m,1000m以上降额,最高4000m,参考IEC62040
噪音 ≤45db
物理特性
外形体积(D×W×H) 285×143×222 395×143×222 455×190×330 395×143×222
净重(Kg) 7.5 3.5 14 5.5 22/26 5.7
