产品介绍
高频离网太阳能逆变器，提供2、3.8和4.2kW光伏辅助输出，纯电池模式对应1.6、3.2和3.8kW。双路交流输出可管理主负载与备用负载，内置WiFi并支持Bluetooth、RS485和CAN通信。
INVERTERS

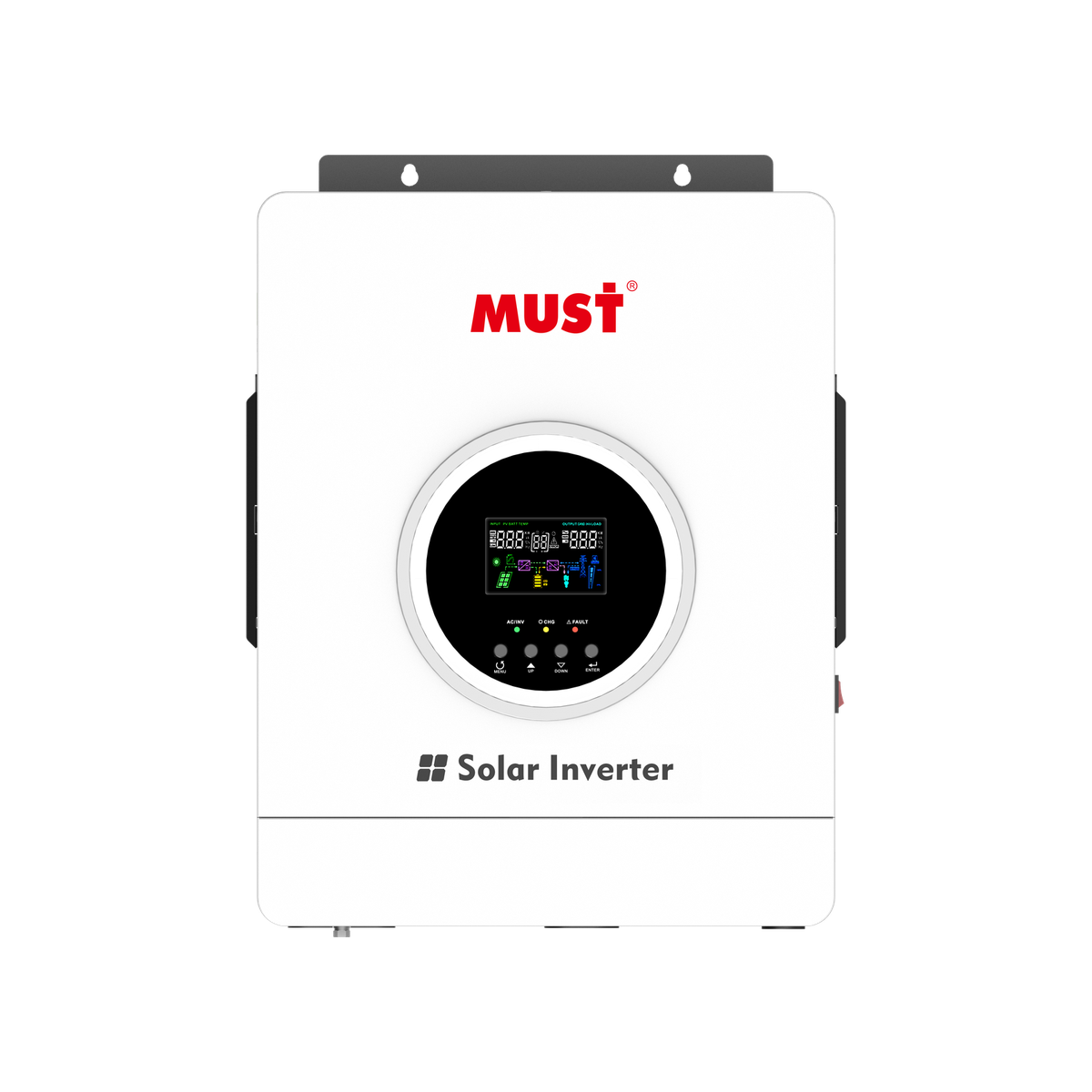

PV1900 EXP 系列
高频离网太阳能逆变器，提供2、3.8和4.2kW光伏辅助输出，纯电池模式对应1.6、3.2和3.8kW。双路交流输出可管理主负载与备用负载，内置WiFi并支持Bluetooth、RS485和CAN通信。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | PV19-2012 EXP；PV19-3824 EXP；PV19-4224 EXP |
|---|---|
| 额定输出功率 | PV19-2012 EXP：2kW（光伏输入>1000W）；PV19-3824 EXP：3.8kW（光伏输入>1000W）；PV19-4224 EXP：4.2kW（光伏输入>1000W） |
| 电池电压 | PV19-2012 EXP：12VDC；PV19-3824 EXP：24VDC；PV19-4224 EXP：24VDC |
| 纯电池模式输出 | 2012：1.6kW；3824：3.2kW；4224：3.8kW |
| 交流输出电压 | 230VAC±5%（可设置） |
| 太阳能充电额定功率 | 2012：3kW；3824：5kW；4224：5.5kW |
| 最大光伏开路电压 | 450VDC |
| MPPT电压范围 | 60-400VDC |
| 最大光伏输入电流 | 18A |
| 最大太阳能充电电流 | 2012：100A；3824/4224：120A |
| 最大交流充电电流 | 2012/3824：100A；4224：120A |
| 防护等级 | IP20 |
| 工作温度 | -10°C至50°C |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
双路交流输出
为主负载与备用负载分配供电，支持太阳能、市电和电池切换。
02
智能连接
内置WiFi，支持本地及云端系统管理。
03
高压光伏输入
最高450V光伏开路电压，MPPT工作范围60-400V。
04
电池管理
通过BMS通信监测电池，兼容主流锂电池。
05
多重保护
具备过载、过温、短路及高低压保护。
完整技术参数
| 主要参数 | |||
|---|---|---|---|
| 型号 | PV19-2012 EXP | PV19-3824 EXP | PV19-4224 EXP |
| 逆变输出 | |||
| 电池系统标称电压 | 12VDC | 24VDC | 24VDC |
| 额定输出功率（电池模式） | 1600W | 3200W | 3800W |
| 额定输出功率（光伏输入>1000W） | 2000W | 3800W | 4200W |
| 波形 | 纯正弦波 | ||
| 交流稳压精度（电池模式） | 230VAC±5%(可设置) | ||
| 逆变效率（峰值） | 92% | ||
| 切换时间 | 10ms (UPS / VDE4105) / 20ms (APL) | ||
| 过载保护 | 60s@105%~110% 负载; 10s@110%~130% 负载; 3s@130%~150% 负载; <1s>150% 负载 | ||
| 交流输入 | |||
| 电压 | 230VAC±5% | ||
| 可选电压范围 | 170~280VAC(UPS) / 90~280VAC(APL) / 184~253VAC(VED4105) | ||
| 频率范围 | 50Hz / 60Hz(自动识别) | ||
| 电池 | |||
| 标称电压 | 12VDC | 24VDC | 24VDC |
| 浮充电压 | 13.7VDC | 27.4VDC | 27.4VDC |
| 过充保护 | 15VDC | 30VDC | 30VDC |
| 太阳能与交流充电器 | |||
| 太阳能充电额定功率 | 3000W | 5000W | 5500W |
| 最大光伏输入电压（Voc） | 450VDC 最大 | ||
| MPPT 电压范围（典型值） | 60~400VDC | ||
| 最大光伏输入电流 | 18A | 18A | 18A |
| 最大太阳能充电电流 | 100A | 120A | 120A |
| 最大交流充电电流 | 100A | 100A | 120A |
| 最大充电电流 | 100A | 120A | 120A |
| 其他参数 | |||
|---|---|---|---|
| 型号 | PV19-2012 EXP | PV19-3824 EXP | PV19-4224 EXP |
| 保护功能 | |||
| 集成保护功能 | 过载/ 过温/ 短路/ 过压与欠压保护 | ||
| 通用参数 | |||
| 工作温度范围 | -10°C~+50°C | ||
| 存储温度 | -15°C~+60°C | ||
| 防护等级 | IP20 | ||
| 噪声（距离 1m，背景噪声 10dB） | ≤50dB | ||
| 通信 | WiFi/ 蓝牙/ RS-485/ CAN | ||
| 防尘组件 | 支持 | ||
| 安装方式 | 壁挂式 | ||
| 机械规格 | |||
| 机身尺寸（宽×高×深，mm） | 318*424.2*120 | ||
| 包装尺寸（宽×高×深，mm） | / | ||
| 净重（kg） | 6.8 | 6.8 | 7.1 |
| 毛重（kg） | / | ||
| 保修期 | 2 年 | ||
| 认证与标准 | |||
| CE | |||
参数说明
- 2/3.8/4.2kW输出要求光伏输入大于1000W；纯电池模式分别为1.6/3.2/3.8kW。
资料来源：MUST 2026 产品画册 V07.22，第 5 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
