产品介绍
高压三相混合储能逆变器，覆盖75、80、99.9、100、110及125kW，支持150-950V锂电池和最高250kW光伏输入。配置8或10路MPPT、3个电池接口与IP66外壳，支持工商业光储并离网运行。
INVERTERS

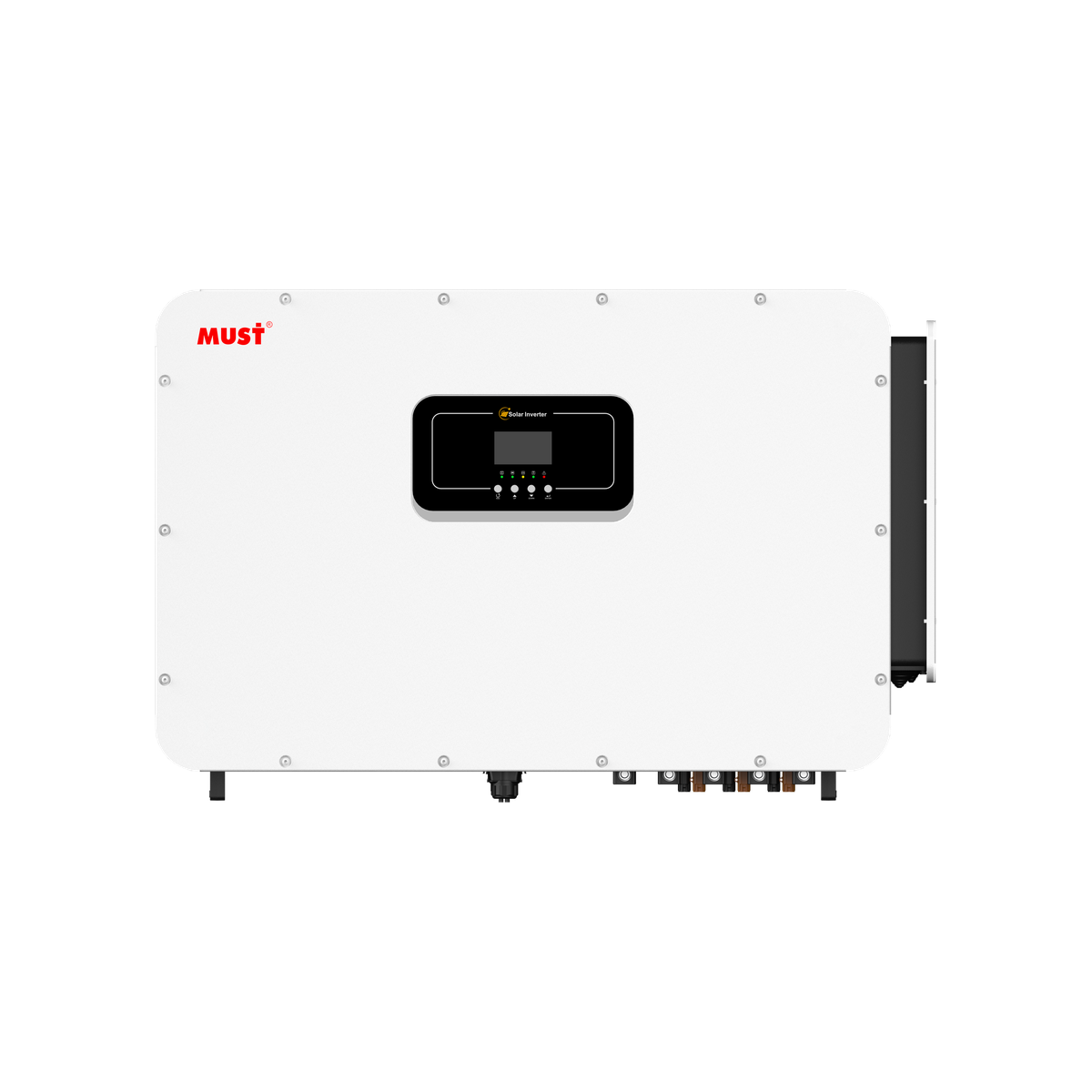

PH1100 EU 系列
高压三相混合储能逆变器，覆盖75、80、99.9、100、110及125kW，支持150-950V锂电池和最高250kW光伏输入。配置8或10路MPPT、3个电池接口与IP66外壳，支持工商业光储并离网运行。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | PH11-75KL3-EU-HV；PH11-80KL3-EU-HV；PH11-99.9KL3-EU-HV；PH11-100KL3-EU-HV；PH11-110KL3-EU-HV；PH11-125KL3-EU-HV |
|---|---|
| 额定输出功率 | PH11-75KL3-EU-HV：75kW；PH11-80KL3-EU-HV：80kW；PH11-99.9KL3-EU-HV：99.9kW；PH11-100KL3-EU-HV：100kW；PH11-110KL3-EU-HV：110kW；PH11-125KL3-EU-HV：125kW |
| 电池电压 | 150-950V；锂电池 |
| 交流输出电压 | 三相3/N/PE，220/380V |
| 最大光伏输入功率 | 75/80/99.9/100/110/125kW型号分别150/160/199.8/200/220/250kW |
| 最大光伏电压 | 1000V |
| MPPT电压范围 | 150-900V |
| MPPT数量/最大组串 | 75/80kW：8路/16串；99.9/100/110/125kW：10路/20串 |
| 最大光伏输入电流 | 75/80kW：8×42A；99.9/100/110/125kW：10×42A |
| 最大充放电功率 | 75/80/99.9/100/110/125kW型号分别93.75/100/124.87/125/137.5/156.25kW |
| 最大充放电电流 | 100A×3；3个电池输入接口 |
| 并机能力 | 标准3台，可扩展至9台 |
| 并离网切换时间 | <10ms |
| 最大效率 | 97.6% |
| 防护等级 | IP66 |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
光储集成
支持最高200%光伏配置，125kW型号最大光伏输入250kW。
02
负载与充放电
3个电池接口合计最大300A，支持短时过载与三相100%不平衡负载。
03
远程运维
支持监控、逆变器和BMS远程升级及锂电池远程激活。
04
系统扩展
标准最多3台并机，可扩展至9台。
05
多场景接口
电网与EPS备用输出，智能负载输出和独立发电机输入可选。
06
电能质量
支持电网回馈、半波负载，并网电流总谐波畸变<3%。
完整技术参数
| 主要参数 | ||||||
|---|---|---|---|---|---|---|
| 型号 | PH11-75KL3-EU-HV | PH11-80KL3-EU-HV | PH11-99.9KL3-EU-HV | PH11-100KL3-EU-HV | PH11-110KL3-EU-HV | PH11-125KL3-EU-HV |
| 直流输入（光伏侧） | ||||||
| 建议最大光伏功率 | 150 kW | 160 kW | 199.8 kW | 200 kW | 220 kW | 250 kW |
| 最大可用光伏输入功率 | 150 kW | 160 kW | 199.8 kW | 200 kW | 220 kW | 250 kW |
| 最大输入电压 | 1000 V | |||||
| 额定输入电压 | 600 V | |||||
| 启动电压 | 150 V | |||||
| MPPT 电压范围 | 150 - 900 V | |||||
| 最大输入电流 | 8 × 42 A | 10 × 42 A | ||||
| 最大短路电流 | 8 × 60 A | 10 × 60 A | ||||
| MPPT 数量/最大输入组串数 | 8/16 | 10/20 | ||||
| 电池 | ||||||
| 电池类型 | 锂电池 | |||||
| 电池电压范围 | 150 - 950 V | |||||
| 最大充放电功率 | 93.75 kW | 100 kW | 124.87 kW | 125 kW | 137.5 kW | 156.25 kW |
| 最大充放电电流 | 100 A × 3 | |||||
| 电池输入接口数量 | 3 | |||||
| 每个电池接口最大充放电功率 | 31.3 kW | 33.4 kW | 41.7 kW | 41.7 kW | 45.9 kW | 52.1 kW |
| 通信接口 | CAN / RS485 | |||||
| 交流输出（离网侧） | ||||||
| 额定输出功率 | 75 kW | 80 kW | 99.9 kW | 100 kW | 110 kW | 125 kW |
| 最大视在功率 | 支持 1.6× 额定功率输出 200 ms；支持 1.4× 额定功率输出 10 s；支持 1.2× 额定功率输出 100 s | |||||
| 并网/离网切换时间 | < 10 ms | |||||
| 额定输出电压 | 3/N/PE, 220V/380V | |||||
| 额定输出频率 | 50 Hz / 60 Hz | |||||
| 电压总谐波失真（THDv） | 3% | |||||
| 交流输入（电网侧） | ||||||
| 最大电网输入电流 | 250 A | 250 A | 250 A | 250 A | 250 A | 250 A |
| 交流输入（发电机侧） | ||||||
| 最大输入功率 | 75 kW | 80 kW | 99.9 kW | 100 kW | 110 kW | 125 kW |
| 额定输入电流 | 108.7 A | 115.94 A | 144.78 A | 144.93 A | 159.42 A | 181.16 A |
| 额定输入电压 | 3/N/PE, 220V/380V | |||||
| 额定输入频率 | 50 Hz / 60 Hz | |||||
| 交流输出（电网侧） | ||||||
| 额定输出功率 | 75 kW | 80 kW | 99.9 kW | 100 kW | 110 kW | 125 kW |
| 最大视在功率 | 82.5 kVA | 88 kVA | 99.9 kVA | 110 kVA | 121 kVA | 137.5 kVA |
| 额定电网电压 | 3/N/PE, 220V/380V | |||||
| 额定电网频率 | 50 Hz / 60 Hz | |||||
| 额定并网输出电流 | 108.7 A | 115.94 A | 144.78 A | 144.93 A | 159.42 A | 181.16 A |
| 功率因数 | 0.99 (可调范围为 0.8 超前至 0.8 滞后) | |||||
| 电流总谐波失真（THDi） | < 3% | |||||
| 负载能力 | ||||||
| 最大三相不平衡负载能力 | 100% | |||||
| 最大单相负载能力 | 40kW | 42.6kW | 53.3kW | 53.3kW | 58.6kW | 66.6kW |
| 效率 | ||||||
| 最大效率 | 97.60% | |||||
| 欧洲效率 | 97.20% | |||||
| 电池充放电效率 | 97.00% 97.00% | |||||
| 保护功能 | ||||||
| 防雷保护 (直流 II 类 / 交流 II 类); 交流输出过流保护; 集成光伏开关; 直流反接保护; 防护类别/过电压类别 (I 类 / 光伏 II 类, 电池 II 类, 交流 III 类); AFCI 保护 (可选) | ||||||
| 其他参数 | |
|---|---|
| 通用参数 | |
| 尺寸（宽×高×深，mm） | 1232×807×423 mm |
| 净重（kg） | 150 kg |
| 拓扑结构 | 无变压器 |
| 工作环境温度/湿度 | -30~60 / 0~100% ℃ |
| 防护等级 | IP66 |
| 冷却方式 | 智能风冷 |
| 最大工作海拔 | 4000 m |
| 标准 | |
| 并网合规标准 | EN50549-1&2/EN50549-10 |
| 安全/电磁兼容标准 | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4, EN 55011 |
| 接口与显示 | |
| 光伏接口 | MC4 连接器 |
| 电池接口 | 接线端子排 |
| 交流接口 | OT 端子 |
| 显示 | 7" LCD, 蓝牙 & APP |
| 通信接口 | CAN / RS485 / Wi-Fi (可选) / 蜂窝通信 (可选) / 以太网 (可选) |
参数说明
- WiFi在特点中标为标准配置，但通信接口表列为可选；是否标配需按实际配置确认。
- 特点提到长期1.1倍过载，而充放电功率表达到额定输出的1.25倍；充放电额定能力与交流过载时限应分别按对应参数理解。
资料来源：MUST 2026 产品画册 V07.22，第 21 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
