产品介绍
高压三相混合储能逆变器，提供30、40、50和60kW额定输出，配套150-800V锂电池，最高支持100kW光伏输入。采用IP66防护、双电池接口和多路MPPT，适用于工商业光储系统。
INVERTERS

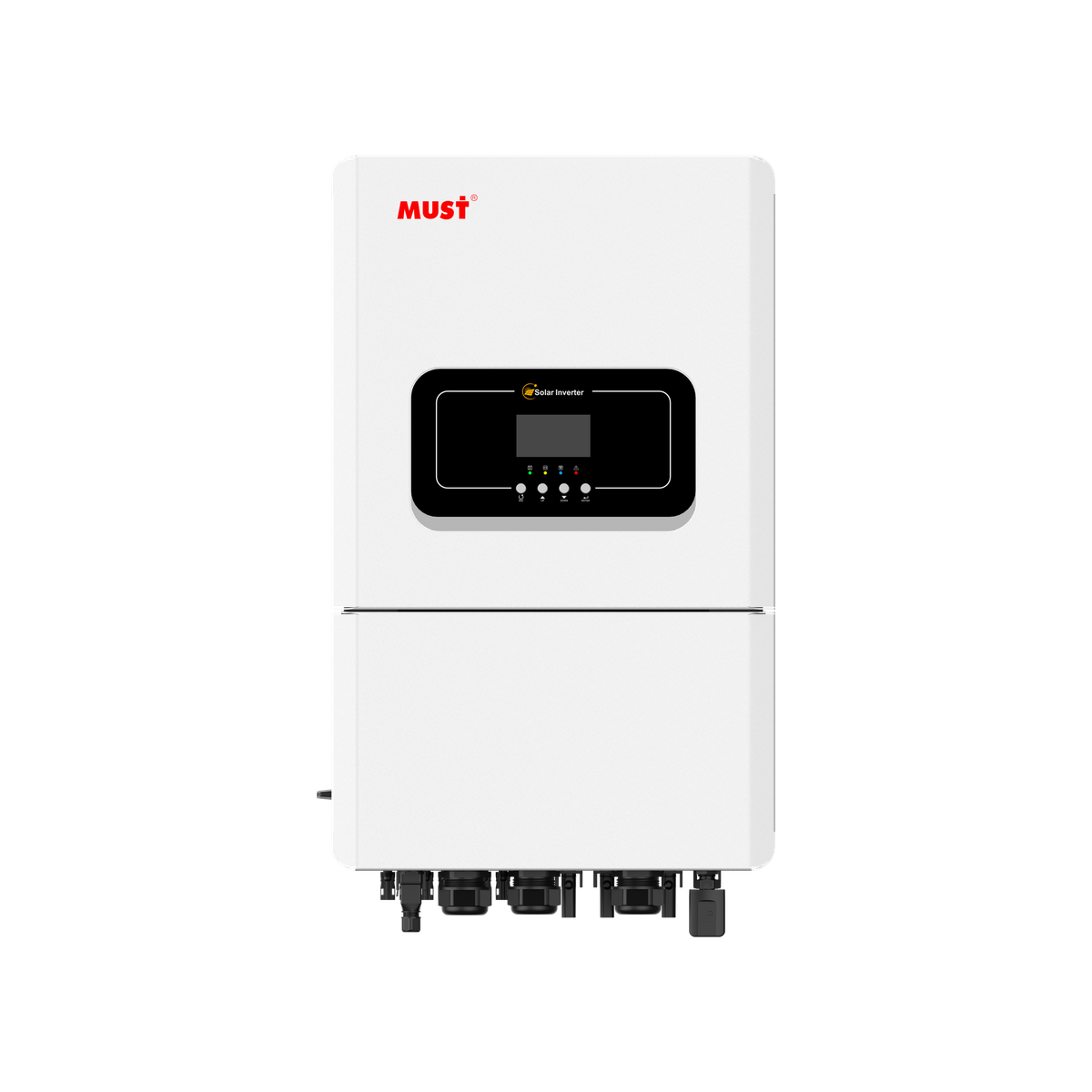

PH1100 EU 系列
高压三相混合储能逆变器，提供30、40、50和60kW额定输出，配套150-800V锂电池，最高支持100kW光伏输入。采用IP66防护、双电池接口和多路MPPT，适用于工商业光储系统。
SERIES AT A GLANCE
了解系统，
做出适合的选择。
| 产品型号 | PH11-29.9KL3-EU-HV；PH11-40KL3-EU-HV；PH11-50KL3-EU-HV；PH11-60KL3-EU-HV |
|---|---|
| 额定输出功率 | PH11-29.9KL3-EU-HV：30kW；PH11-40KL3-EU-HV：40kW；PH11-50KL3-EU-HV：50kW；PH11-60KL3-EU-HV：60kW |
| 电池电压 | 150-800V；锂电池 |
| 交流输出电压 | 三相3/N/PE，220/380V |
| 最大光伏输入功率 | 30/40/50/60kW型号分别60/80/100/100kW |
| 最大光伏电压 | 1000V |
| MPPT电压范围 | 150-850V |
| MPPT数量/最大组串 | 30kW：3路/6串；40/50/60kW：4路/8串 |
| 最大光伏输入电流 | 30kW：3×40A；40/50/60kW：4×40A |
| 最大充放电功率 | 30/40/50/60kW型号分别33/44/55/66kW |
| 最大充放电电流 | 80A×2；2个电池输入接口 |
| 并机能力 | 标准3台，可扩展至9台 |
| 并离网切换时间 | <10ms |
| 防护等级 | IP66 |
| 最大效率 | 97.7% |
DESIGNED FOR EVERYDAY
每一处设计，都回应真实需求。
从能源供给，到日常使用。
让系统能力与实际需求更好地配合。
01
工商业光储
30-60kW输出，50/60kW型号最高支持100kW光伏输入。
02
负载能力
支持100%三相不平衡负载；离网短时可输出1.6倍额定功率2秒或1.5倍10秒。
03
智能运维
LCD与LED显示，支持WiFi远程监控。
04
扩容设计
标准最多3台并机，可扩展至9台，双电池接口。
05
灵活接口
标配电网及EPS负载双输出，智能负载输出与独立发电机输入可选。
06
电能质量
并网电流总谐波畸变<3%，支持电网回馈和半波负载。
完整技术参数
| 主要参数 | ||||
|---|---|---|---|---|
| 型号 | PH11-29.9KL3-EU-HV | PH11-40KL3-EU-HV | PH11-50KL3-EU-HV | PH11-60KL3-EU-HV |
| 直流输入（光伏侧） | ||||
| 建议最大光伏功率 | 60kW | 80kW | 100kW | 100kW |
| 最大可用光伏输入功率 | 60kW | 80kW | 100kW | 100kW |
| 最大输入电压 | 1000V | |||
| 额定输入电压 | 600V | |||
| 启动电压 | 250V | |||
| MPPT 电压范围 | 150 - 850V | |||
| 最大输入电流 | 3*40A | 4*40A | ||
| 最大短路电流 | 3*50A | 4*50A | ||
| MPPT 数量/最大输入组串数 | 3/6 | 4/8 | ||
| 电池 | ||||
| 电池类型 | 锂电池 | |||
| 电池电压范围 | 150 - 800V | |||
| 最大充放电功率 | 33kW | 44kW | 55kW | 66kW |
| 最大充放电电流 | 80A *2 | |||
| 电池输入接口数量 | 2 | |||
| 每个电池接口最大充放电功率 | 33kW | 35kW | ||
| 通信接口 | CAN / RS485 | |||
| 交流输出（离网侧） | ||||
| 额定输出功率 | 30kW | 40kW | 50kW | 60kW |
| 最大视在功率 | 支持以 1.6 倍额定功率持续输出 2 秒；支持以 1.5 倍额定功率持续输出 10 秒 | |||
| 并网/离网切换时间 | < 10 ms | |||
| 额定输出电压 | 3/N/PE, 220V/380V | |||
| 额定输出频率 | 50Hz | |||
| 电压总谐波失真（THDv） | 2% | |||
| 交流输入（电网侧） | ||||
| 最大电网输入电流 | 91.2A | 121.6A | 152A | |
| 交流输入（发电机侧） | ||||
| 最大输入功率 | 30kW | 40kW | 50kW | 60kW |
| 额定输入电流 | 45.6A | 60.8A | 76A | 91.2A |
| 额定输入电压 | 3/N/PE, 220V/380V | |||
| 额定输入频率 | 50Hz | |||
| 交流输出（电网侧） | ||||
| 额定输出功率 | 30kW | 40kW | 50kW | 60kW |
| 最大视在功率 | 30kVA | 40kVA | 50kVA | 60kVA |
| 额定电网电压 | 3/N/PE, 220V/380V | |||
| 额定电网频率 | 50Hz | |||
| 额定并网输出电流 | 45.6A | 60.8A | 76A | 91.2A |
| 功率因数 | 0.99 (可调范围为 0.8 超前至 0.8 滞后) | |||
| 电流总谐波失真（THDi） | < 3% | |||
| 效率 | ||||
| 最大效率 | 97.70% | |||
| 欧洲效率 | 97.40% | |||
| 电池充放电效率 | 98.50%; 97.50% | |||
| 保护功能 | ||||
| 浪涌保护 (直流 II 类 / 交流 II 类); 交流输出过流保护; 集成光伏开关; 直流反接保护; 防护类别/过电压类别 (I 类 / 光伏 II 类, 电池 II 类, 交流 III 类); 直流电弧故障保护 (可选) | ||||
| 其他参数 | |
|---|---|
| 通用规格 | |
| 最大三相不平衡负载能力 | 100% |
| 最大单相负载能力 | 0.33 |
| 尺寸（宽×高×深，mm） | 530*880*290 |
| 净重（kg） | 76 |
| 拓扑结构 | 无变压器 |
| 工作温度/湿度 | -25~60 / 0~100% |
| 防护等级 | ℃ IP66 |
| 冷却方式 | 智能风冷 |
| 最大工作海拔 | 4000m |
| 标准 | |
| 并网标准 | GB/T 34120, GB/T 34133 |
| 安全/电磁兼容标准 | GB/T 34120, GB/T 34133 |
| 接口与显示 | |
| 光伏接口 | MC4 连接器 |
| 电池接口 | 接线端子 |
| 交流接口 | OT 端子 |
| 显示屏 | 7" LCD, 蓝牙 + APP |
| 通信接口 | CAN / RS485 / Wi-Fi (可选) / 蜂窝通信 (可选) / LAN (可选) |
参数说明
- 30kW型号的原始编码为PH11-29.9KL3-EU-HV，额定输出表为30kW；编码及表中额定值均保留。
- 本页IP66高压系列与另页20-50kW IP65系列属于不同彩页配置；即使存在相同型号编码，也不合并其参数。
- 特点写可选独立发电机输入，同时参数表列出发电机输入规格，具体接口配置以订单为准。
资料来源：MUST 2026 产品画册 V07.22，第 20 页。参数按原画册整理；“/”表示画册未提供。具体规格以最终技术确认为准。
