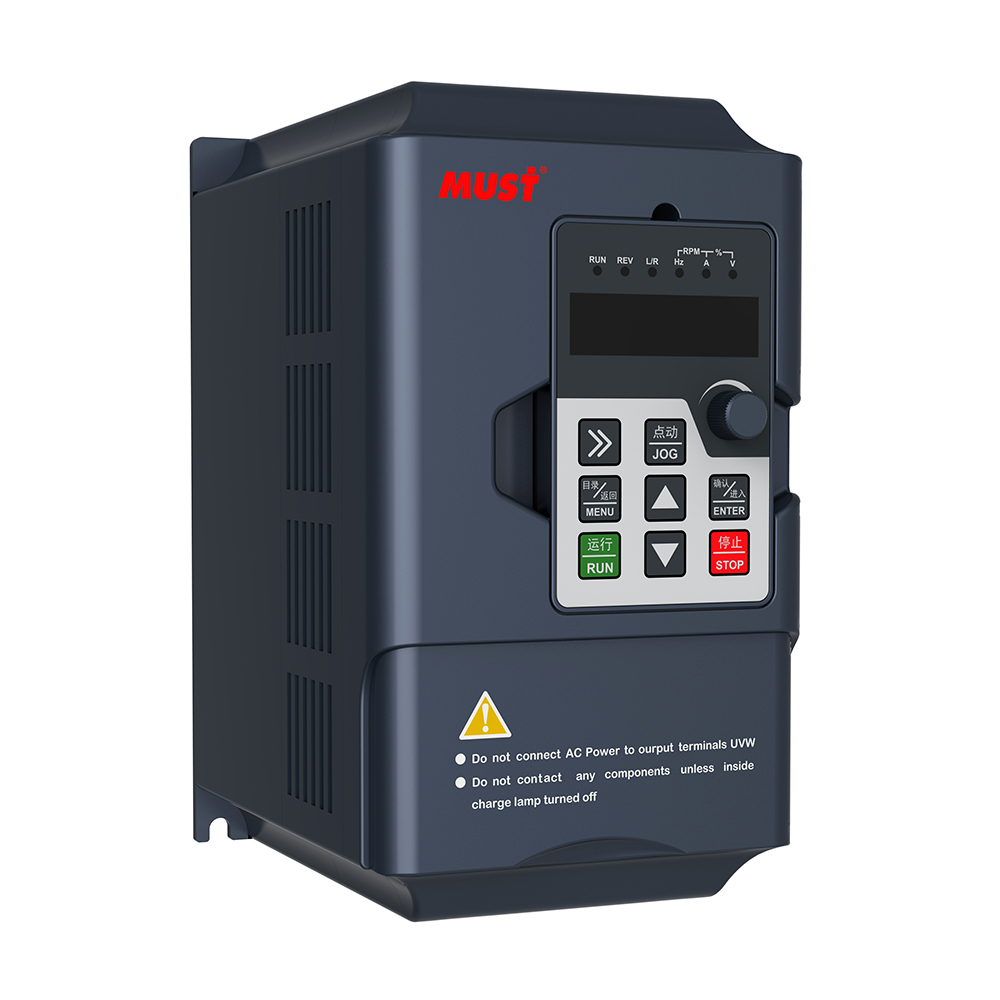

PT100 系列是 MUST 新推出的专门用于太阳能抽水应用的光伏水泵逆变器。电压等级可适用于单相 / 三相 220V、三相 380V 水泵，功率范围为 1.5KW至 55KW。
工作方式： 太阳能水泵逆变器
应用领域： 专门用于太阳能抽水应用的光伏水泵逆变器。
| 功能描述 | PT100 |
|---|---|
| 技术控制性能 | |
| 控制模式 | 开环矢量控制（SVC）； V/F 控制 |
| 电机类型 | 异步电机 |
| 速度控制精度 | ±0.5% (SVC) |
| 启动转矩 | 0.25Hz/150% (SVC) |
| 转矩提升 | 自动转矩提升；手动转矩提升 0.1%~30.0% |
| MPPT 追踪效率 | |
| MPPT 追踪效率 | 99.5%max ( 光伏模式 ) |
| 运行控制性能 | |
| 频率指令 | 数字给定、模拟电压给定、模拟电流给定、脉冲给定、串行口给定、键盘电位器给定。可通过多种方式切换 |
| 辅助频率命令 | 十一种辅助频率指令，可灵活实现辅助频率微调、频率合成。 |
| 运行指令 | 运行指令操作面板给定、控制端子给定、串行通讯口给定。可通过多种方式切换。 |
| 自动电压调整功能 | 电网电压变化时，能自动保持输出电压恒定 |
| 转速追踪再起动功能 | 实现对旋转中电机的无冲击平滑启动 |
| 保护功能 | |
| 缺相保护 | 输出缺相保护 |
| 瞬间过电流保护 | 在额定输出电流的 250% 以上时停机 |
| 过压保护 | 主回路直流电压在 800V 以上时停机 |
| 欠压保护 | 主回路直流电压在欠压时停机（依据机型不同而不同） |
| 过热保护 | 逆变桥过热时会触发保护 |
| 过载保护 | 150% 额定电流运行 60s 停机 |
| 过流保护 | 超过 2.5 倍额定电流停机保护 |
| 制动保护 | 制动单元过载保护，制动电阻短路保护 |
| 短路保护 | 输出相间短路保护 |
| 控制 | |
| 通讯接口 | RS-485 接口 |
| 输入终端 X | 8 个 X 端子，五十多种输入功能选择。其中 X8 端子支持高速脉冲信号输入 |
| 输出端子 | 1 个高速脉冲输出端子（可选为开路集电极式）， 支持 0~100kHz 的方波信号输出；2 个 AO 端子；2 个继电器输出端子 |
| 控制电压源输出 | DC24V, 100mA |
| 模拟信号输入 | AI1：0V ～ +10V； AI2：0 ～ +10V/0 ～ 20mA，主板拨码开关选择；AI3：-10V ～ +10V； |
| 模拟信号输出 | 2 路，0 ～ +10V/0 ～ 20mA 输出可编程，由主板拨码开关选择 |
| 集电极开路输出 | 2 路，多种运行状态可选；最大输出电流 50mA |
| 可编程继电器输出 | 2 路，多种状态可选；触点容量：250VAC/3A 或 30VDC/1A |
| 显示 | |
| 五位数显示 | 设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端子等 31 种状态参数，编程菜单参数及 25 种故障代码等 |
| 指示灯 (LED) | 参数单位、设定方向、RUN/STOP 状态、控制方式 |
| 环境 | |
| 使用场合 | 室内不受阳光直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 |
| 海拔高度 | 1000m 以下；当海拔高度超过 1000m 后，按照 100m 降额 1% 的比 |
| 环境温度 | － 10℃～＋ 40℃（环境温度在 40℃～ 50℃，环境温度超过 40℃后，按照 1℃降额 3% 的比例降额） |
| 湿度 | 5%~95%RH，无冷凝 |
| 振动 | 小于 5.9 米 / 秒 2（0.6g) |
| 储存温度 | –20℃～ +60℃ |
| 保护课 | IP20 |
| 结构 | |
| 冷却方法 | 强制风冷 |
| 安装类型 | 壁挂式 |
